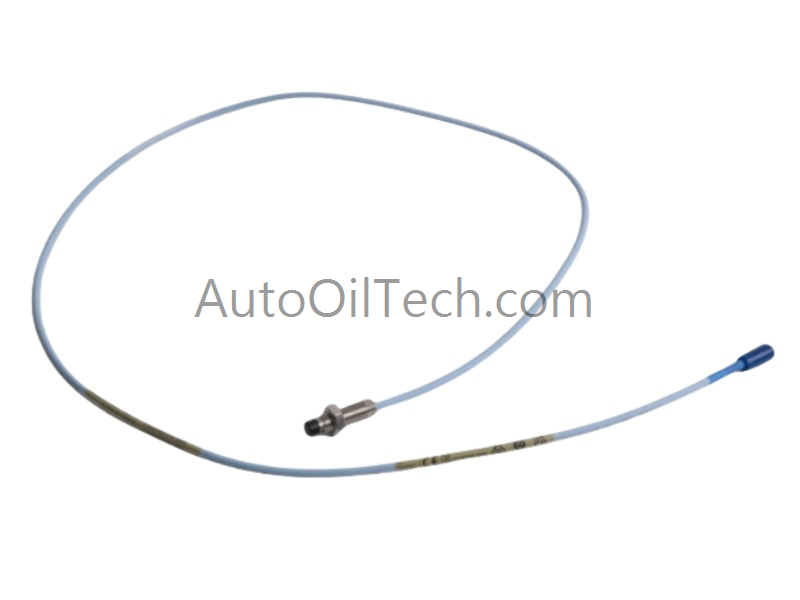

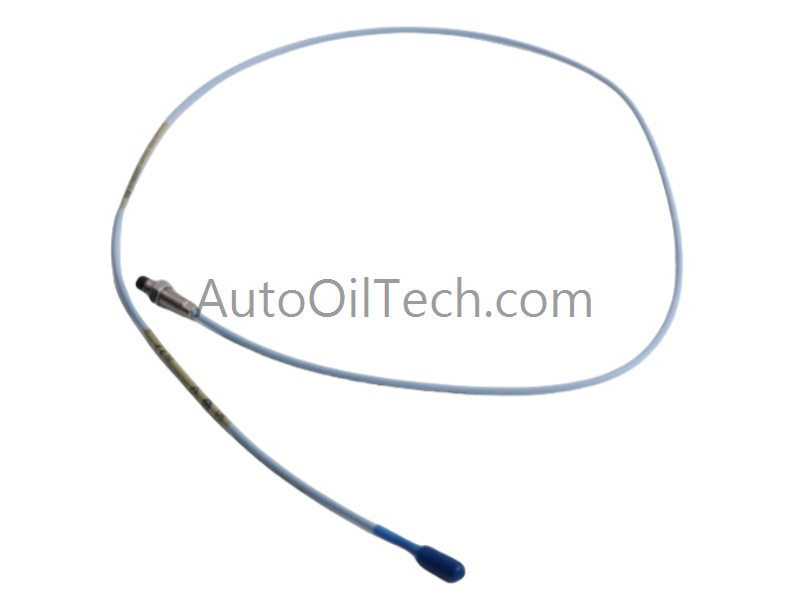

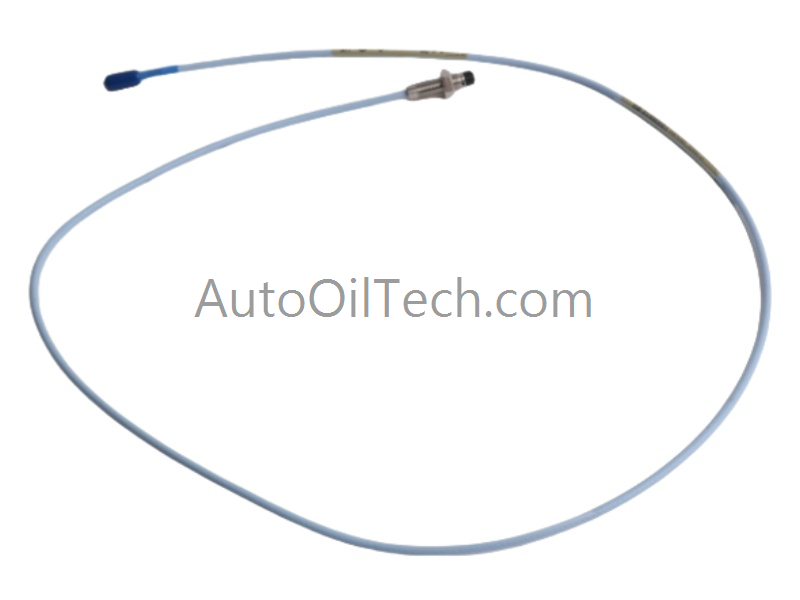

Bently Nevada 330101-00-75-15-02-05 Sonda de proximidad 3300 XL de 8 mm

Sonda de proximidad Bently Nevada 330101-00-75-15-02-05 3300 XL de 8 mm

La Bently Nevada 330101-00-75-15-02-05, también catalogada como sonda de proximidad 330101, funciona como un elemento sensor de corrientes de Foucault dedicado a la medición de desplazamiento dentro de las redes de transductores 3300 XL.

Desglose de sufijos y matriz de modelos

• 330101: Sonda de proximidad 3300 XL de 8 mm
• 00: Longitud sin rosca = 0,0 pulg.
• 75: Longitud total de la carcasa = 7,5 pulg.
• 15: Longitud total del cable = 1,5 m (4,9 pies)
• 02: Conector coaxial en miniatura ClickLoc
• 05: Múltiples aprobaciones de agencias (CSA, ATEX, IECEx)

Especificaciones de hardware

Escalado de sonda de corrientes de Foucault y validación de tensión de entrehierro

La familia de sondas 3300 XL de 8 mm mantiene la referencia de tensión de entrehierro nominal estándar de -10 VCC utilizada para el escalado de desplazamiento. La longitud del cable de 1,5 m se ajusta de fábrica para preservar las características de impedancia, lo que garantiza una respuesta lineal en todo el rango de funcionamiento de la sonda. El conector ClickLoc proporciona un asiento eléctrico repetible, mientras que las características de retención TipLoc y CableLoc evitan el micromovimiento y mantienen un comportamiento de fase rotordinámica estable. La supresión de diafonía se logra mediante una geometría coaxial controlada y una terminación de blindaje adecuada.

Preguntas frecuentes

P: ¿Se puede reemplazar esta sonda mientras el proximitor permanece energizado? R: El reemplazo debe realizarse con el canal desenergizado para evitar excursiones transitorias de la tensión de entrehierro.

P: ¿La longitud del cable de 1,5 m requiere recalibración? R: No. La longitud del cable se ajusta de fábrica para los módulos proximitor estándar 3300 XL.

P: ¿Se puede mezclar esta sonda con cables de extensión que no sean de Bently Nevada? R: No. La mezcla de marcas altera la impedancia, la linealidad y el factor de escala.

Pautas de instalación en campo

• Mantenga un radio de curvatura mínimo de 25,4 mm para evitar alterar la impedancia coaxial.
• Dirija el cable al menos a 150 mm de los conductores de alta corriente para reducir la interferencia electromagnética.
• Asegure el asiento adecuado de los conectores ClickLoc antes de energizar el canal de monitoreo.
• Verifique la alineación de la sonda y el asiento mecánico para mantener lecturas precisas de desplazamiento.
• Utilice solo cables de extensión y sensores de proximidad 3300 XL coincidentes.
