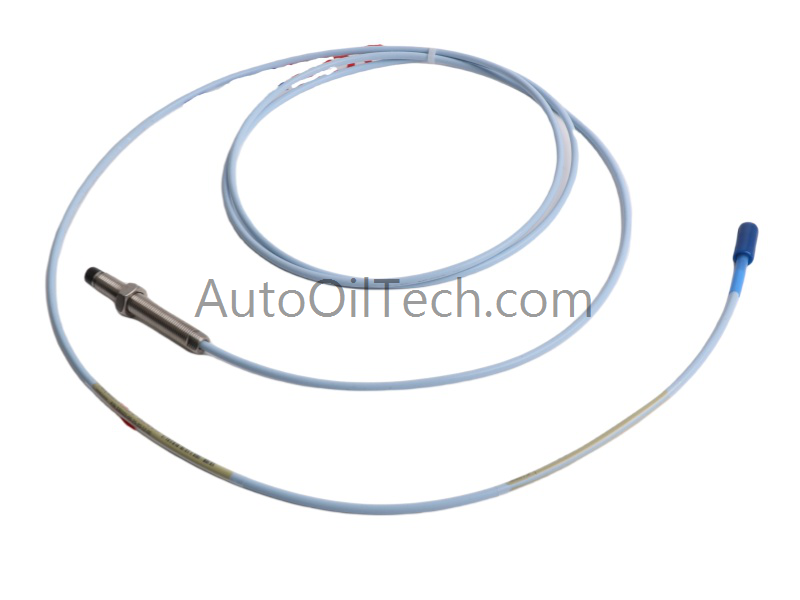

Sonda de proximidad Bently Nevada 330101-00-14-10-02-05

La Bently Nevada 330101-00-14-10-02-05, también catalogada como la sonda de proximidad 330101, funciona como un sensor de corriente de Foucault para el monitoreo de desplazamiento y vibración del eje dentro de los sistemas de sondas de 8 mm 3300 XL.

Desglose de sufijos y matriz de modelos

• 330101 → Modelo base, sonda de proximidad 3300 XL de 8 mm.

• 00 → Opción de longitud sin rosca, 0.0 pulg.

• 14 → Longitud total de la carcasa, 1.4 pulg.

• 10 → Opción de longitud de cable, 1.0 m (3.3 pies).

• 02 → Opción de conector, conector coaxial miniatura ClickLoc con cable estándar.

• 05 → Opción de aprobación de agencia, certificada para uso en áreas peligrosas.

Especificaciones de hardware

Escalado de sonda de corriente de Foucault

La sonda está calibrada para una validación de voltaje de espacio de –10 VCC, lo que garantiza una conversión de desplazamiento precisa en todo su rango lineal. Este escalado admite la dinámica del rotor y el monitoreo de vibraciones en máquinas con cojinetes de película fluida. La supresión de la diafonía dentro del sistema coaxial mantiene la fidelidad cuando se instalan varias sondas muy cerca una de otra.

Preguntas frecuentes

P: ¿Cuál es el rango de funcionamiento lineal de la sonda? R: La sonda admite un rango lineal de 0.25 mm a 2.3 mm (10–90 mils).

P: ¿Qué tipo de conector se utiliza? R: Se proporciona un conector coaxial miniatura ClickLoc con cable estándar.

P: ¿Cuál es la temperatura máxima de funcionamiento? R: La sonda está clasificada para –51 °C a +177 °C (–60 °F a +351 °F).

Pautas de instalación en campo

• Coloque la punta de la sonda perpendicular a la superficie del eje para una medición precisa del desplazamiento.

• Ajuste la profundidad de inserción para lograr una referencia de espacio de –10 VCC.

• Encamine el cable coaxial con el blindaje conectado a tierra en un solo punto para minimizar las interferencias.

• Evite dobleces pronunciados en el cable para evitar la fatiga del conductor.

• Confirme la calibración del controlador después de la instalación para garantizar un escalado adecuado.
