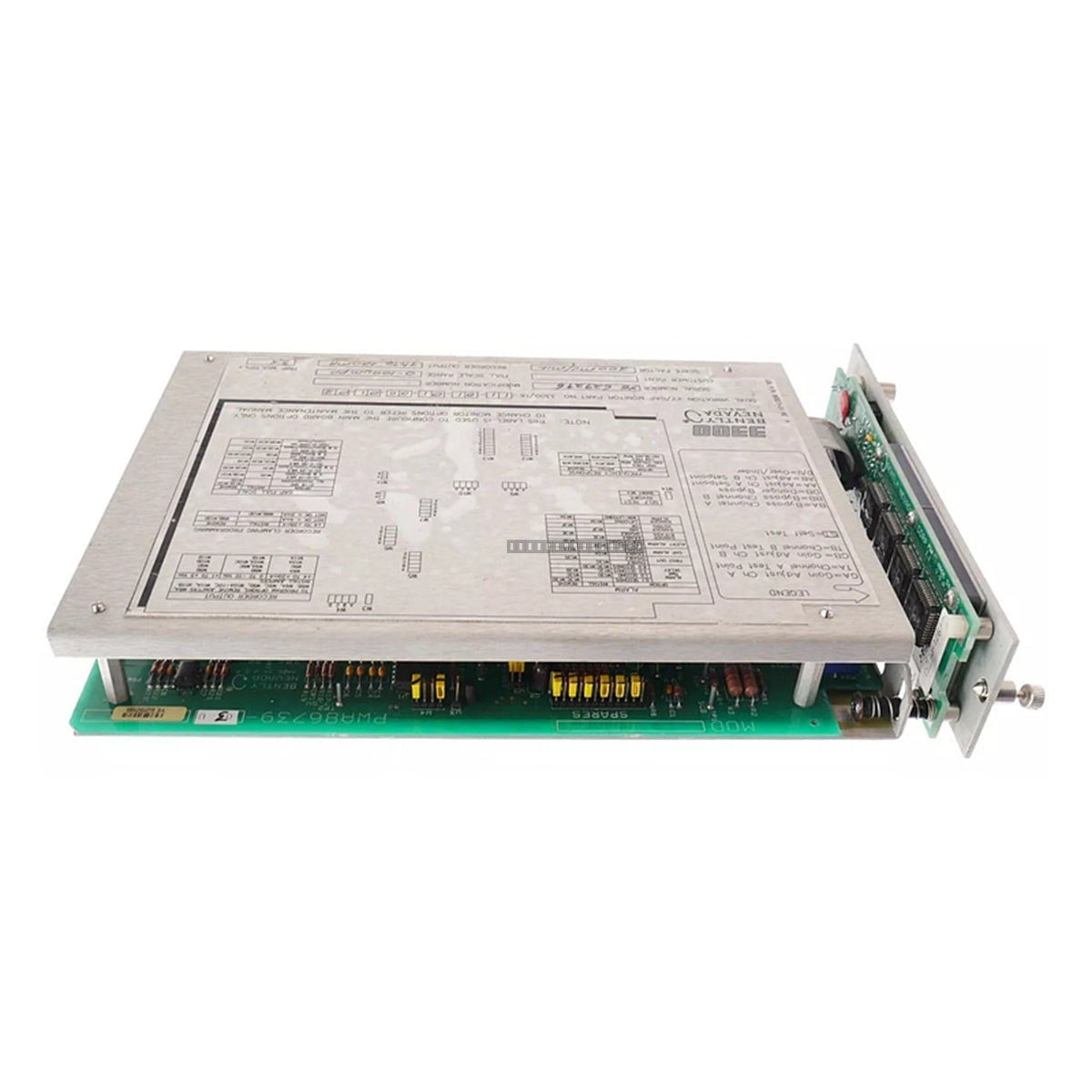

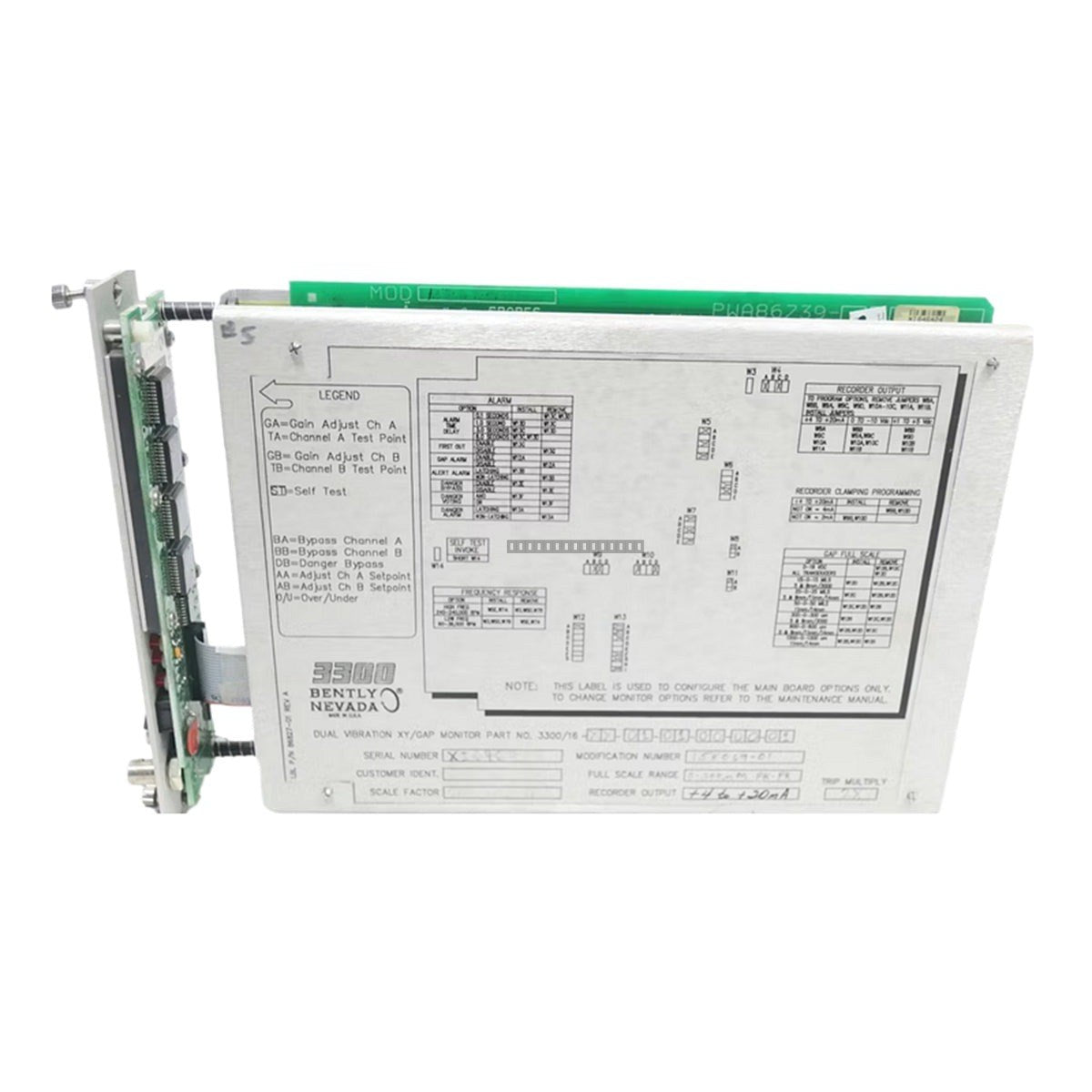

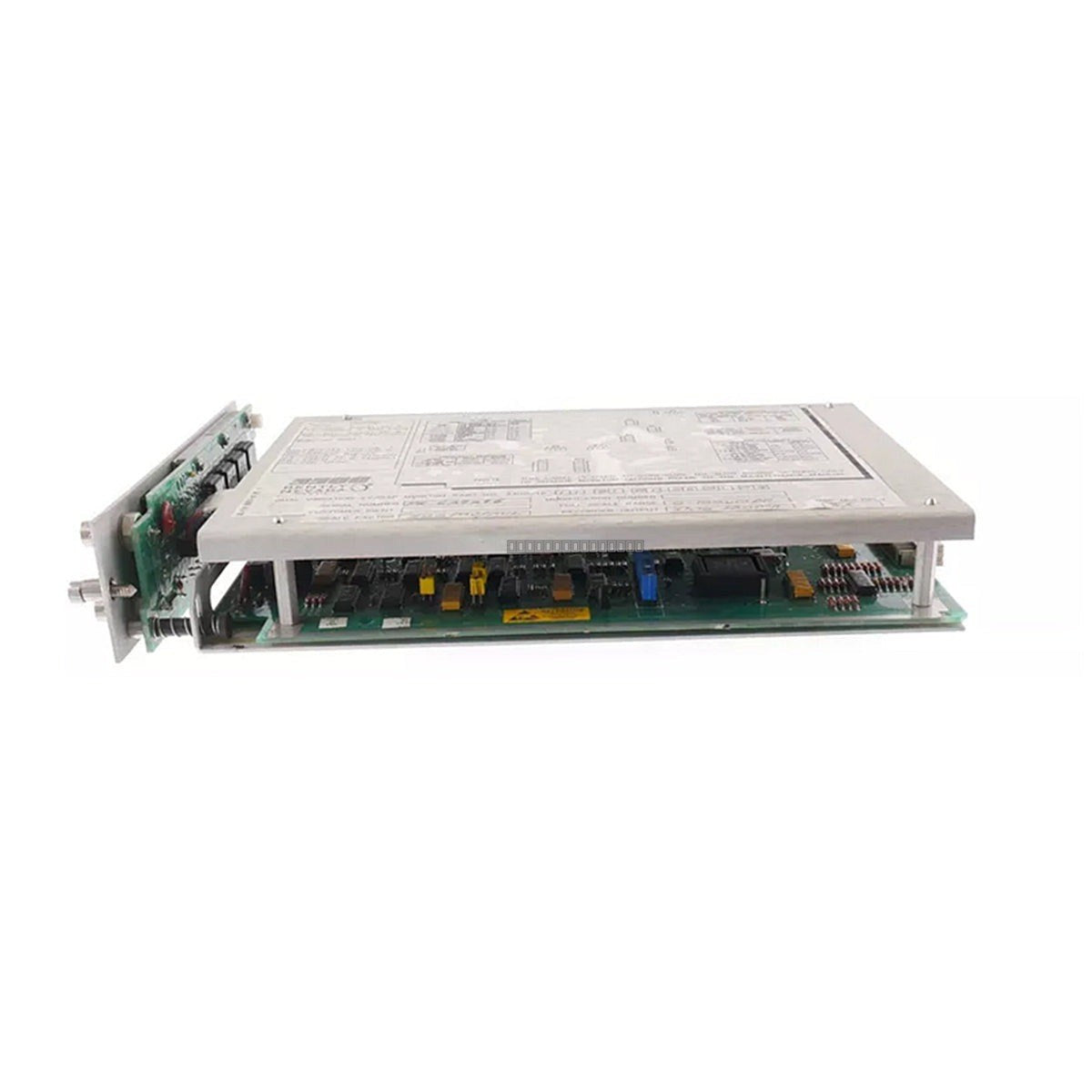

El monitor de expansión diferencial Bently Nevada 3300/46 es un módulo montado en rack diseñado para medir la expansión relativa entre el rotor de una turbina y su carcasa. Esta medición es crítica en turbinas de vapor y otra maquinaria rotatoria grande donde el crecimiento térmico puede causar interferencia mecánica. El monitor compara continuamente los valores de expansión con los puntos de ajuste de alarma, proporcionando una advertencia temprana de condiciones anormales y protegiendo el equipo de daños.
Características
Mide la expansión diferencial entre el rotor y la carcasa
Comparación continua de parámetros con los puntos de ajuste de alarma
Accionamiento de relés para condiciones de Alerta y Peligro
Indicadores LED para estado OK, Bypass, Alerta y Peligro
Compatible con entradas de sonda de proximidad estándar a través de sensores Proximitor
Especificaciones Técnicas
Modelo
3300/46-XX-XX-01-00
Marca
Bently Nevada
Serie
3300
Temperatura de Operación
0 a 60 degC
Consumo de Energía
1.5 W
Sensibilidad
200 mV/mil (8 V/mm) o 100 mV/mil (4 V/mm)
Precisión de Señal
+/- 0.33% típico, +/- 1% máx. a 25 degC
Señales de Salida
+4 a +20 mA, +1 a +5 VDC, 0 a -10 VDC
Pautas de Instalación
Asegúrese de que el rack 3300 esté correctamente conectado a tierra limpia para minimizar el ruido eléctrico.
Apague siempre el rack antes de insertar o quitar el módulo del monitor para evitar daños a los conectores del backplane.
Utilice cables blindados para todas las entradas del transductor para proteger contra EMI en entornos industriales.
Verifique que la configuración de la sonda coincida con los ajustes específicos del sufijo del módulo para una medición precisa.
Asegure una ventilación adecuada dentro del gabinete para mantener el rango de temperatura de operación de 0 a 60 degC.
Preguntas Frecuentes
¿Cuál es la función principal del monitor 3300/46?
Este módulo está diseñado para monitorear la expansión diferencial entre el rotor y la carcasa de la maquinaria rotatoria, como las turbinas de vapor, para prevenir la interferencia mecánica causada por el crecimiento térmico.
¿Este módulo incluye salidas de relé?
Sí, el sufijo 01 indica una configuración de salida de relé única para las condiciones de alarma de Alerta y Peligro.
¿Qué tipo de sensores soporta este módulo?
Está diseñado para aceptar entradas de sondas de proximidad a través de sensores Proximitor.
