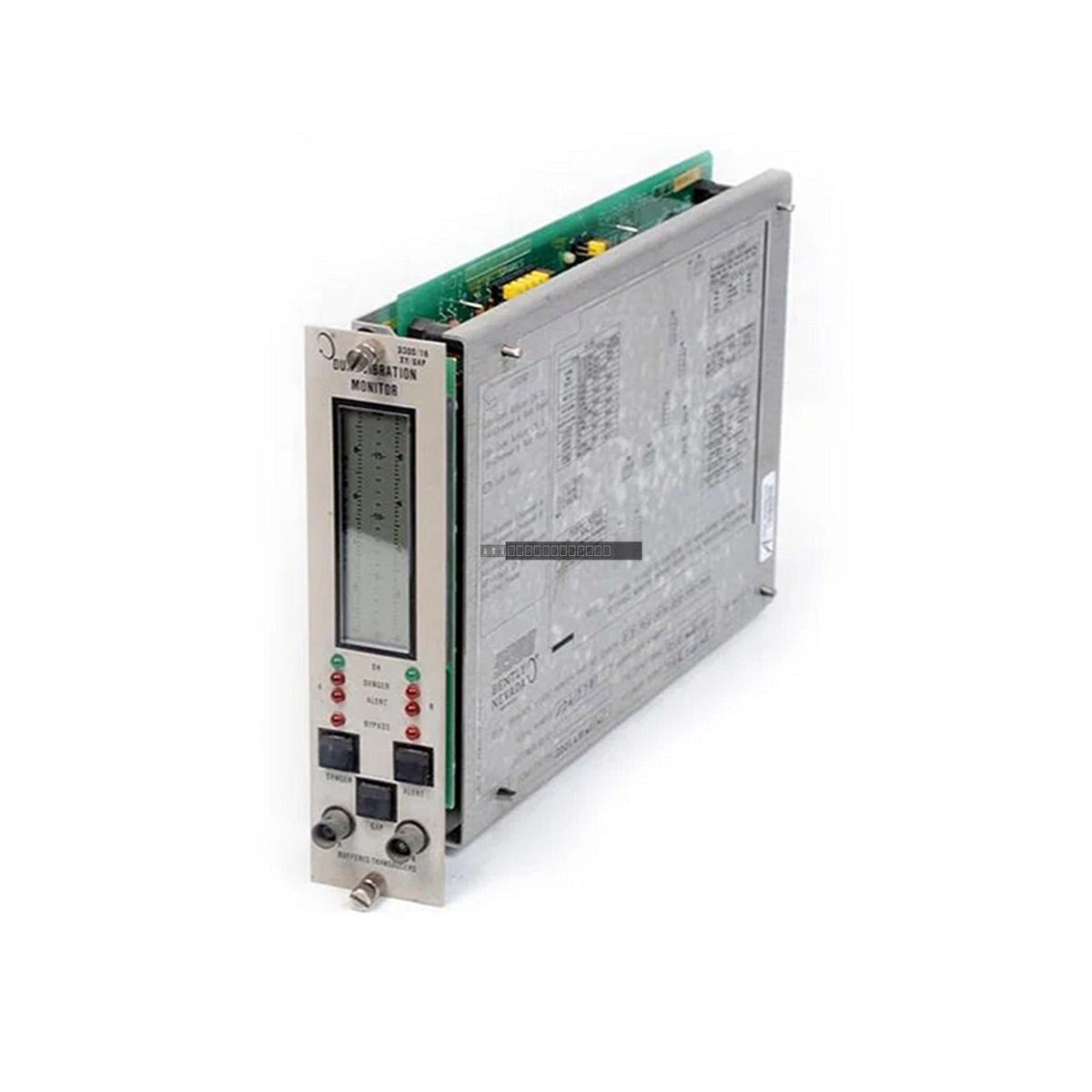

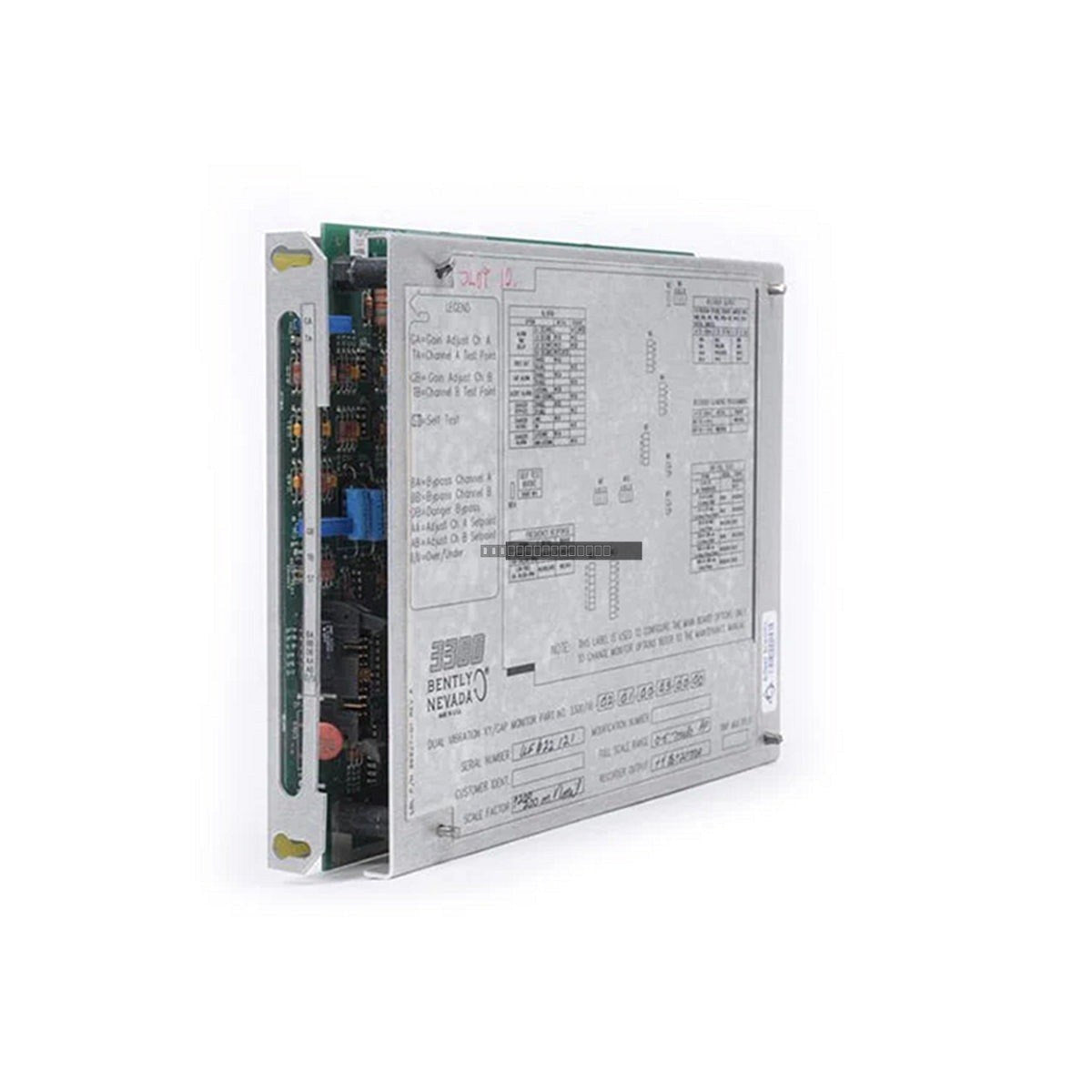

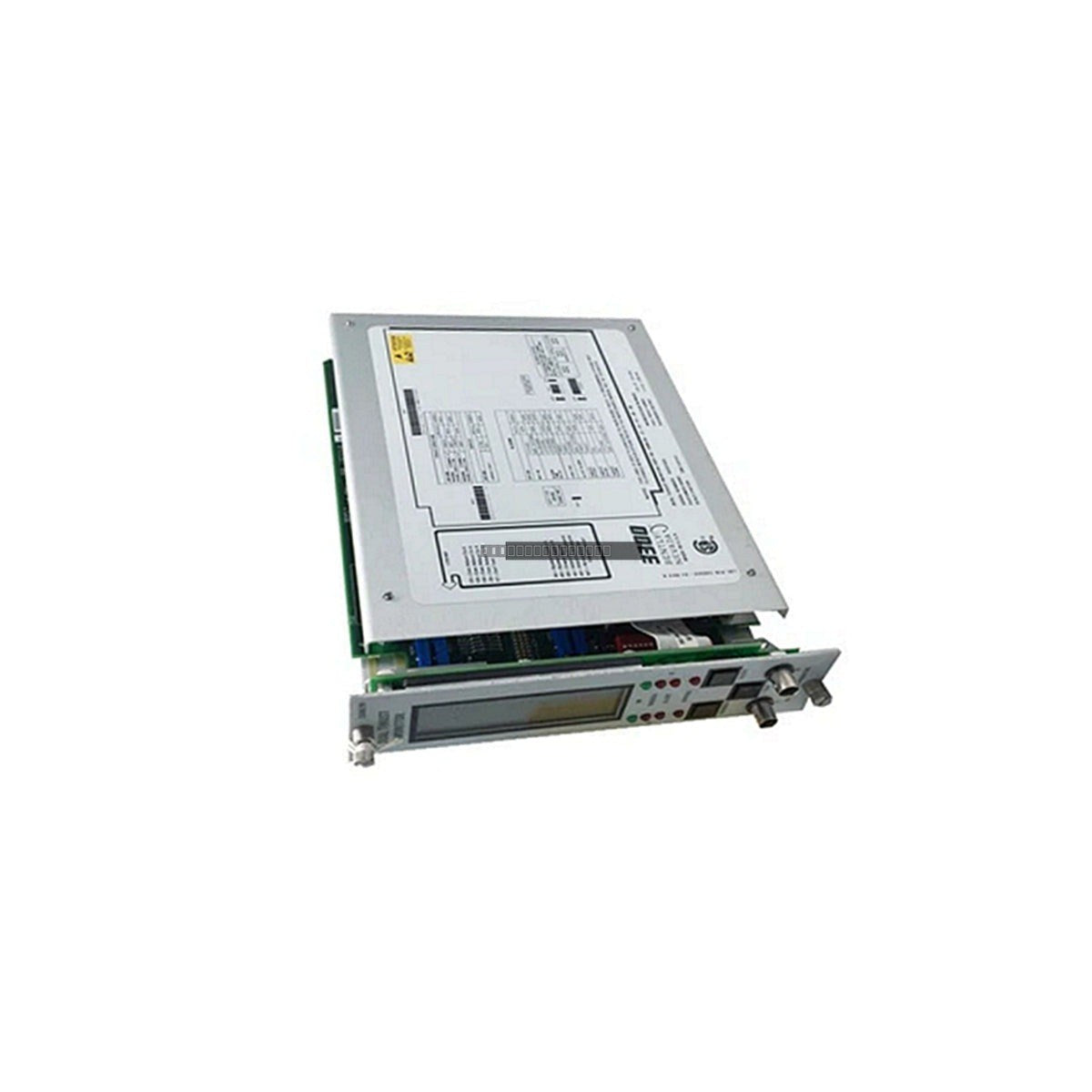

Bently Nevada 3300/55-01-04-12-12-00-00-05-00 Módulo Monitor de Doble Velocidad

Descripción

El monitor de velocidad dual Bently Nevada 3300/55 es un módulo montado en rack dentro del sistema de monitoreo de la serie 3300, diseñado para proporcionar mediciones continuas de la velocidad de vibración de la carcasa. Utilizando sensores de velocidad piezoeléctricos Velomitor, este módulo está configurado específicamente para la protección crítica de turbomaquinaria, asegurando un monitoreo confiable de los niveles de vibración y una coordinación precisa de las alarmas.

Características

• Medición de velocidad independiente de doble canal.
• Compatible con sensores de velocidad piezoeléctricos Velomitor.
• Salidas proporcionales de 4-20 mA para integración con sistemas de control externos.
• Lógica de relé integrada para condiciones de alarma de Alerta y Peligro.
• Indicadores LED en el panel frontal para el estado del sistema, incluyendo OK, Bypass, Alerta y Peligro.
• Capacidades mejoradas de escalado de entrada y diagnóstico.

Aplicaciones

Este módulo está diseñado para su uso en entornos industriales que requieren monitoreo de vibraciones de alta confiabilidad, como turbinas de vapor, turbinas de gas, compresores centrífugos y bombas grandes. Proporciona el procesamiento de señal necesario para detectar la degradación de la maquinaria y activar acciones de protección antes de que ocurran fallas críticas.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el rack de la Serie 3300 esté correctamente conectado a tierra de acuerdo con los protocolos de seguridad del sitio.
• Manipule el módulo utilizando procedimientos seguros para ESD para evitar daños a los componentes electrónicos internos.
• Verifique que el módulo esté completamente encajado en la ranura del rack antes de aplicar energía.
• Utilice cableado apantallado para las entradas de los sensores para minimizar la interferencia EMI/RFI.
• Apague siempre el rack o siga los procedimientos de intercambio en caliente (si son compatibles con la revisión específica del sistema) antes de insertar o extraer el módulo.
• Asegúrese de mantener las holguras de ventilación alrededor del rack para evitar el sobrecalentamiento.

Preguntas Frecuentes

¿Cuál es la función principal del módulo 3300/55?

El módulo está diseñado para monitorear la velocidad de vibración de la carcasa en maquinaria rotativa crítica utilizando dos canales independientes, proporcionando tanto el estado de alarma local como señales proporcionales de 4-20 mA para sistemas de monitoreo externos.

¿Este módulo es compatible con los sensores Velomitor estándar?

Sí, la configuración 3300/55-01-04-12-12-00-00-05-00 está diseñada específicamente para interactuar con sensores de velocidad piezoeléctricos Velomitor.

¿Qué representan los indicadores LED en el panel frontal?

Los LED proporcionan una confirmación visual de la salud del módulo y el estado de la alarma, indicando específicamente las condiciones de OK (salud del sistema), Bypass, Alerta y Peligro.
