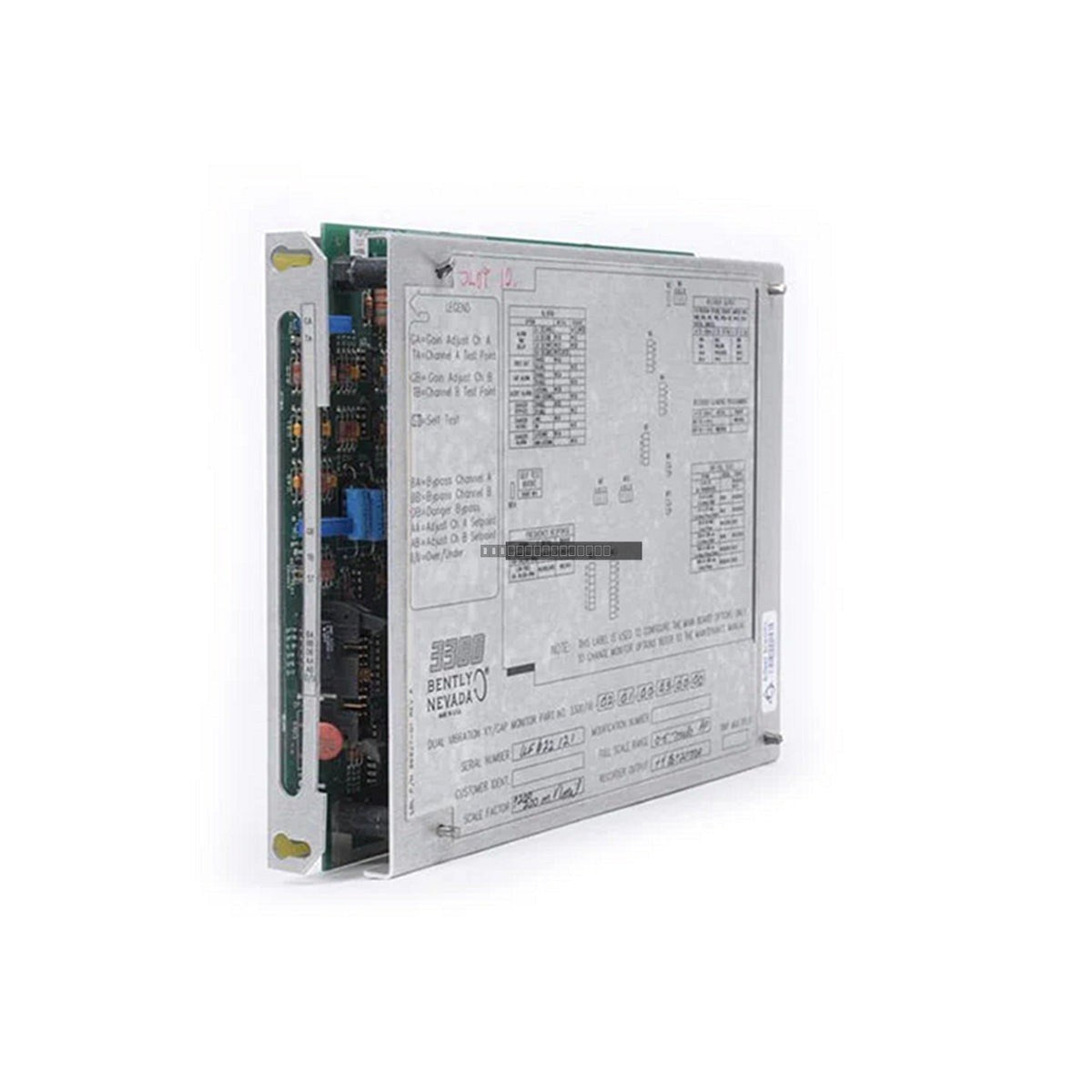

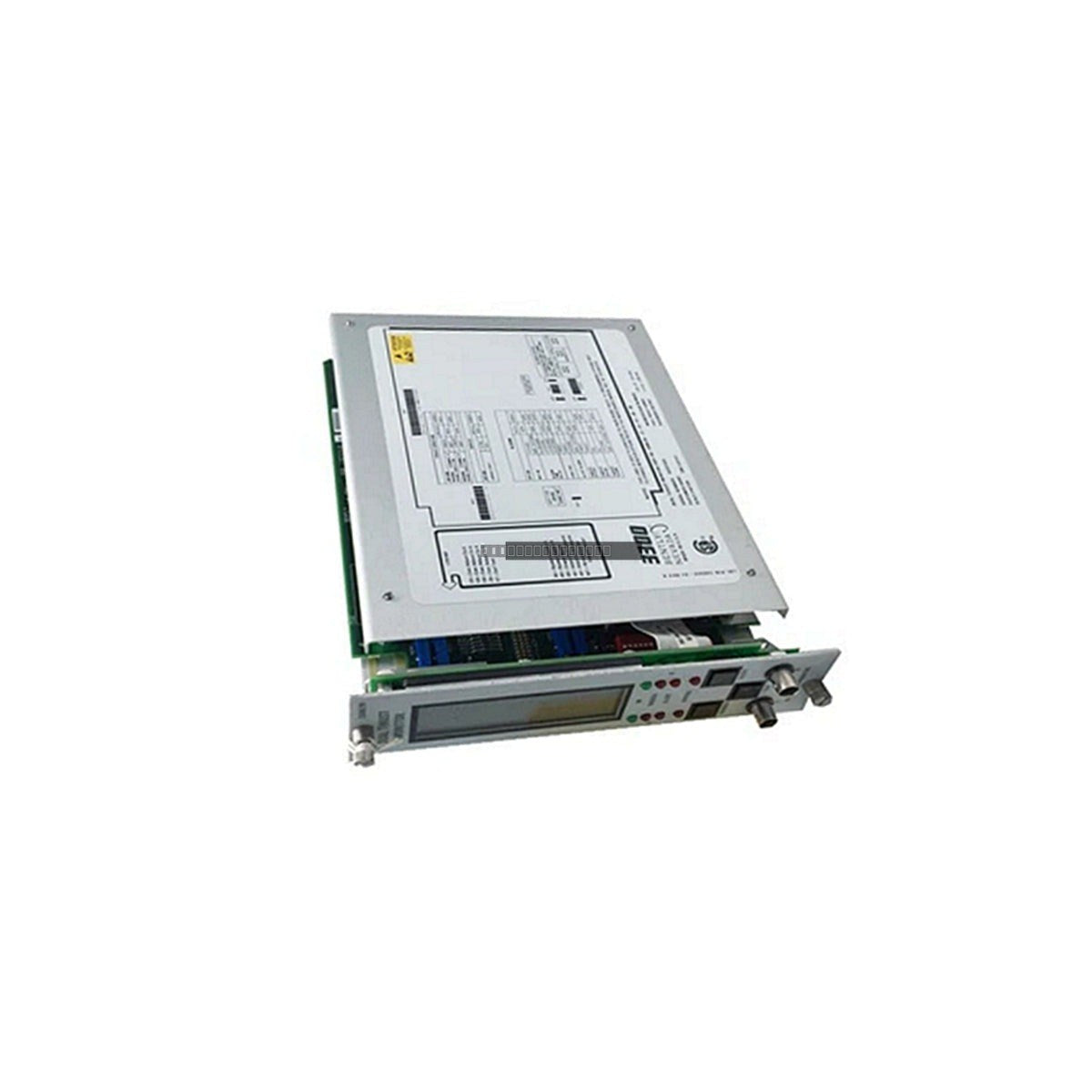

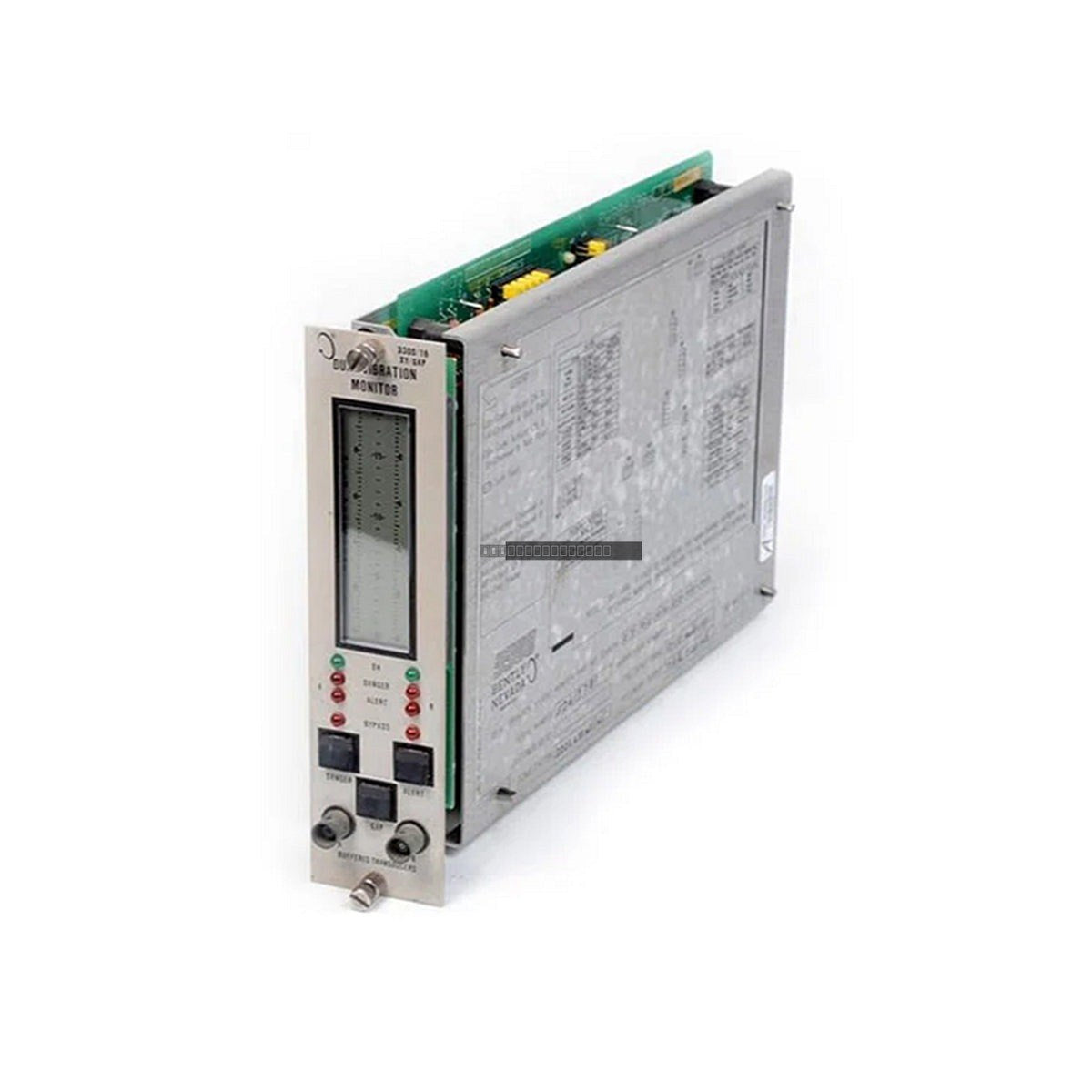

Módulo monitor de velocidad dual Bently Nevada 3300/55-01-05-12-12-00-00-05-00

Descripción

El monitor de velocidad dual Bently Nevada 3300/55 es un módulo montado en rack dentro del sistema de monitoreo de la Serie 3300. Está diseñado específicamente para medir la velocidad de vibración de la carcasa al interactuar con sensores de piezo-velocidad Velomitor. La configuración 3300/55-01-05-12-12-00-00-05-00 proporciona dos canales independientes de monitoreo de vibración, con escalado de entrada mejorado y lógica de relé diseñada para la protección de turbomaquinaria crítica.

Características

• Medición de velocidad dual independiente de dos canales.
• Compatible con sensores de piezo-velocidad Velomitor estándar.
• Salidas proporcionales de 4-20 mA para la integración con sistemas de control externos (DCS/PLC).
• Salidas de relé configurables para condiciones de alarma de Alerta y Peligro.
• Indicadores LED en el panel frontal para los estados de OK, Bypass, Alerta y Peligro.
• Escala de entrada mejorada y lógica de alarma para una protección precisa de la maquinaria.

Aplicaciones

Este módulo se utiliza ampliamente en entornos industriales para el monitoreo continuo de equipos rotativos críticos, incluyendo turbinas de vapor, turbinas de gas, compresores centrífugos y bombas grandes. Proporciona el procesamiento de señal necesario para detectar anomalías de vibración en la carcasa y activar paradas de protección o alertas al operador.

Especificaciones Técnicas

Directrices de instalación

• Asegúrese de que el rack 3300 esté apagado antes de insertar o retirar el módulo para evitar daños eléctricos.
• Verifique que el módulo esté correctamente asentado en la ranura del rack y que los tornillos del panel frontal estén apretados para asegurar una conexión a tierra segura.
• Utilice cables de par trenzado blindados para las entradas del sensor a fin de minimizar la interferencia EMI/RFI.
• Mantenga una ventilación adecuada dentro del gabinete para asegurar que la temperatura ambiente se mantenga dentro del rango de 0 °C a +60 °C.
• Siga los procedimientos estándar de manipulación de descargas electrostáticas (ESD) al tocar componentes o conectores internos.

Preguntas frecuentes

¿Cuál es la función principal del módulo 3300/55?

El 3300/55 está diseñado para monitorear la velocidad de vibración de la carcasa. Procesa las señales de dos sensores Velomitor y las compara con los puntos de ajuste de Alerta y Peligro definidos por el usuario para proteger la maquinaria rotativa.

¿Se puede usar este módulo en áreas peligrosas?

Este código de pedido específico (3300/55-01-05-12-12-00-00-05-00) incluye una configuración de barrera de entrada estándar (sin seguridad intrínseca). Verifique los requisitos de áreas peligrosas de su sitio antes de la instalación.

¿Qué representan los indicadores LED en el panel frontal?

Los LED proporcionan información visual inmediata sobre el estado del módulo y el estado de la maquinaria monitoreada, indicando específicamente las condiciones de alarma de OK (estado del sensor/módulo), Bypass (modo de mantenimiento), Alerta y Peligro.
