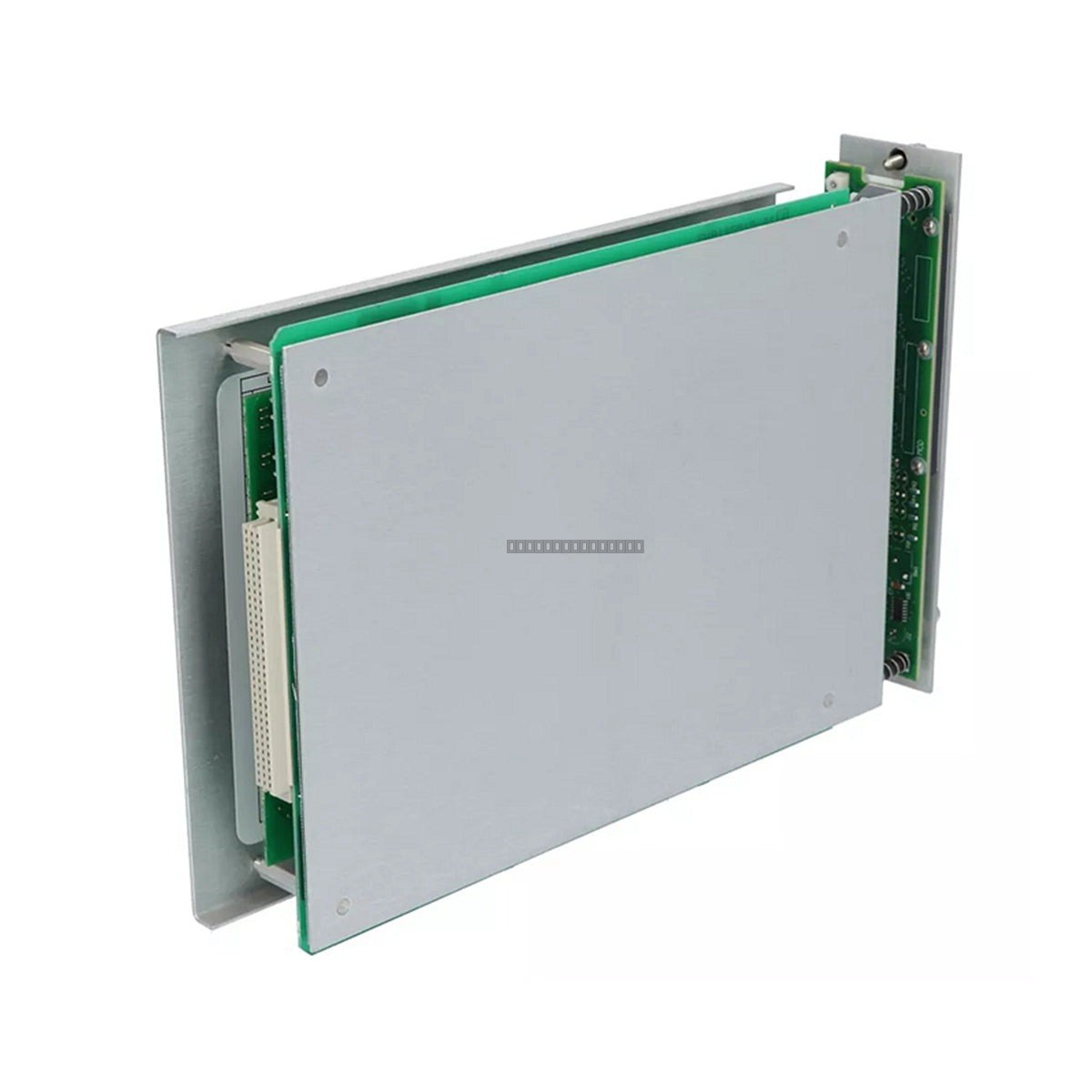

El módulo tacómetro Bently Nevada 3300/50 es una unidad de monitoreo montada en bastidor diseñada para medir la velocidad de rotación del eje y proporcionar protección crítica contra sobrevelocidad para maquinaria rotativa como turbinas y compresores. Este módulo procesa señales de sondas de proximidad o captadores magnéticos, entregando salidas acondicionadas para su integración en sistemas de monitoreo y control de planta.
Características
Configuración de doble canal compatible con entradas de velocidad redundantes.
Monitoreo continuo de la velocidad de rotación del eje y la referencia de fase.
Lógica de alarma integrada para puntos de ajuste de Alerta y Peligro con actuación de relé.
Indicadores LED en el panel frontal para el estado del sistema, incluyendo OK, Bypass, Alerta y Peligro.
Acondicionamiento de señal configurable para varias sensibilidades de sonda.
Especificaciones Técnicas
Modelo
3300/50-02-02-00-00
Marca
Bently Nevada
Serie
3300
Temperatura de Funcionamiento
0 a 60 °C
Consumo de Energía
1,5 W (típico)
Compatibilidad de Entrada
Sondas de proximidad, captadores magnéticos
Precisión de Señal
+/- 0,33% típico (+/- 1% máx. a 25 °C)
Salida de Corriente
+4 a +20 mA (+/- 0,7% de precisión)
Salida de Voltaje
+1 a +5 VCC / 0 a -10 VCC (+/- 1,1% de precisión)
Directrices de Instalación
Asegúrese de que el bastidor 3300 esté apagado antes de insertar o retirar el módulo para evitar daños eléctricos.
El módulo debe estar firmemente asentado en la ranura designada del bastidor para garantizar una conexión adecuada del panel posterior.
Utilice cableado blindado para todas las señales de entrada para minimizar la interferencia electromagnética (EMI).
Mantenga prácticas de conexión a tierra adecuadas para el bastidor y los transductores asociados para garantizar la integridad de la señal.
Verifique que la configuración del módulo coincida con el tipo de transductor específico y el rango de velocidad requeridos para la aplicación.
Preguntas Frecuentes
¿Cuál es la función principal del módulo 3300/50?
Está diseñado para medir la velocidad de rotación del eje y proporcionar una protección fiable contra sobrevelocidad para equipos rotativos críticos, monitoreando entradas de sondas de proximidad o captadores magnéticos.
¿Puede este módulo utilizarse para referencia de fase?
Sí, el módulo es capaz de medir tanto la velocidad de rotación del eje como las señales de referencia de fase.
¿Qué representan los indicadores LED en el panel frontal?
Los LED proporcionan un estado visual para las condiciones OK (salud del sistema), Bypass (modo de mantenimiento), Alerta (umbral de advertencia) y Peligro (umbral de apagado).
