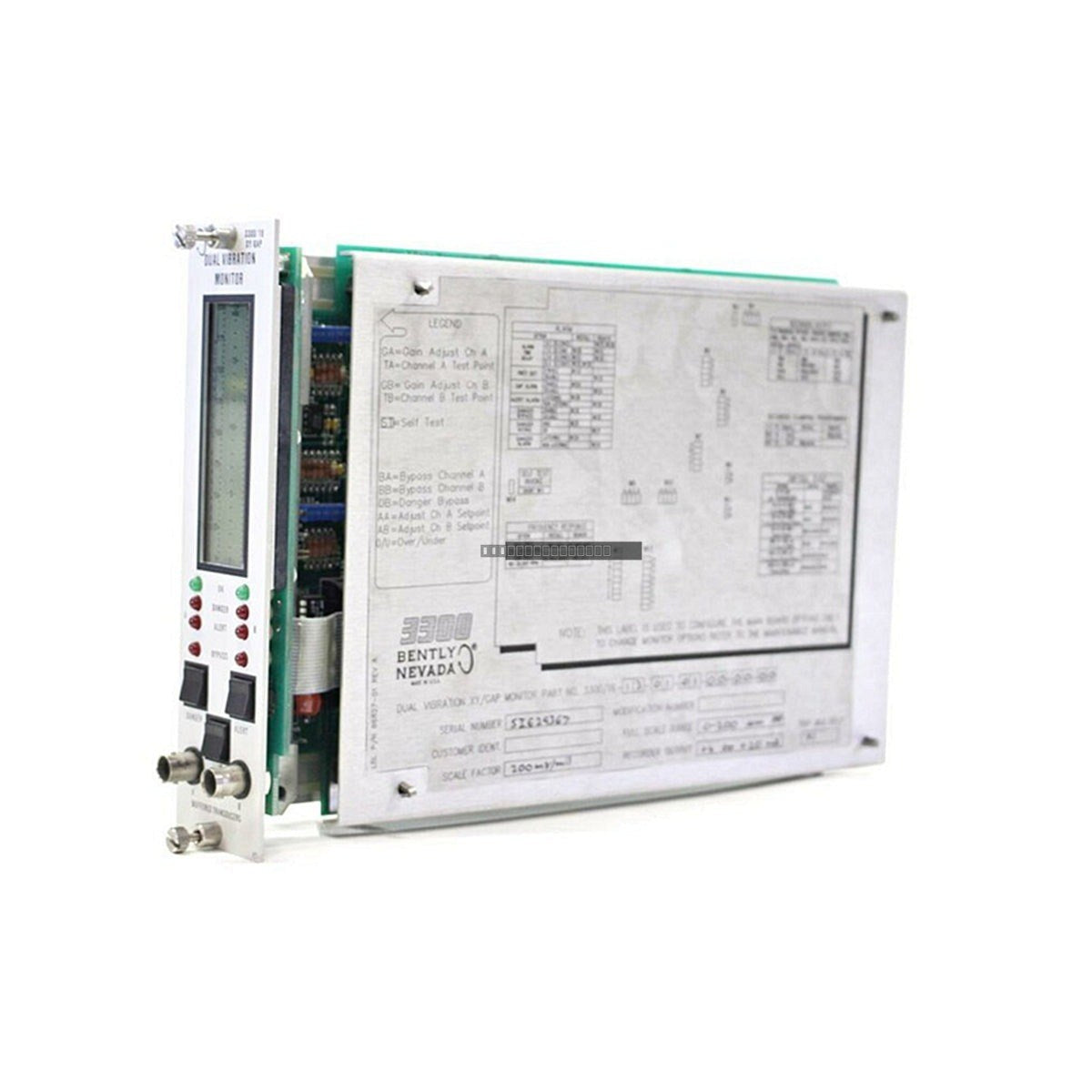

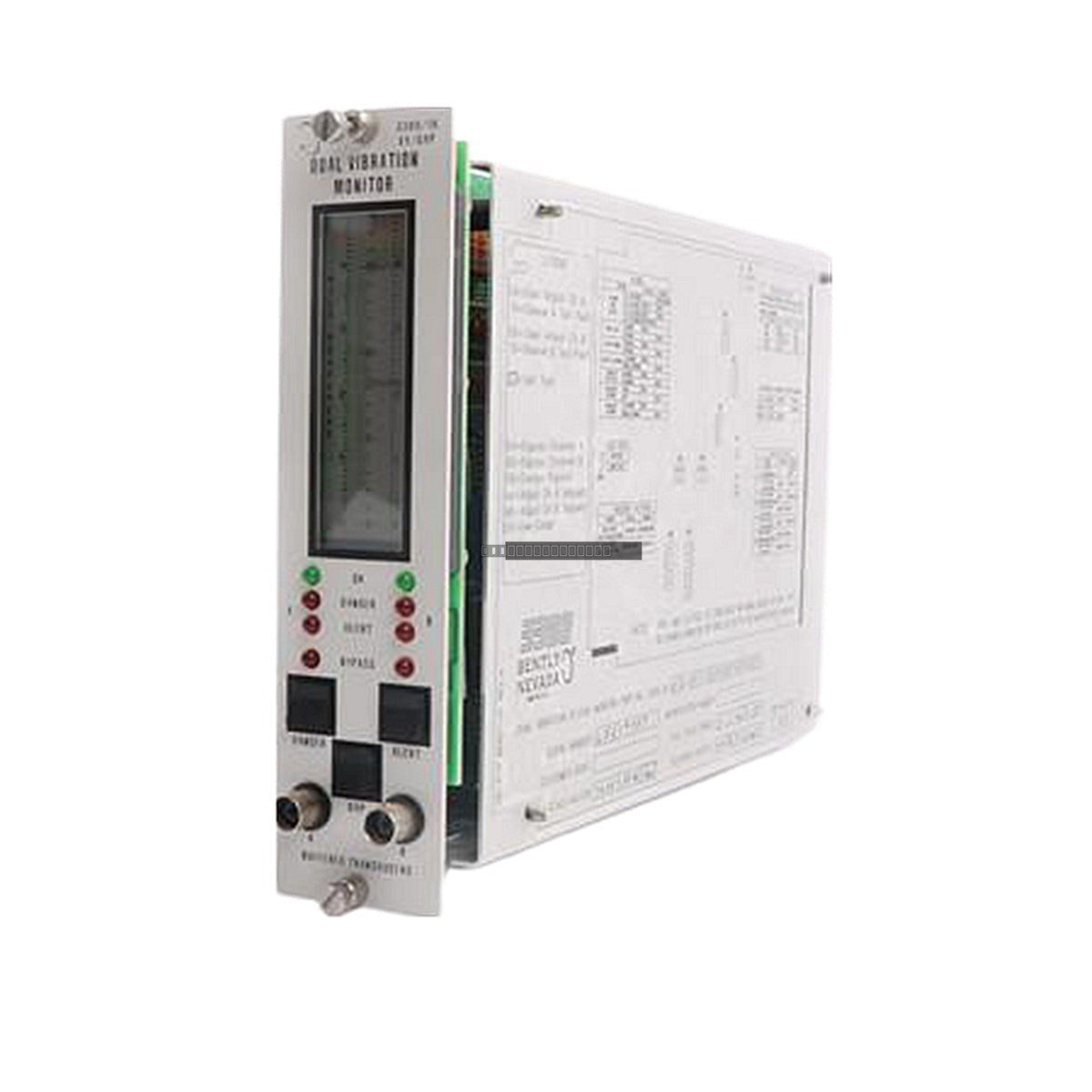

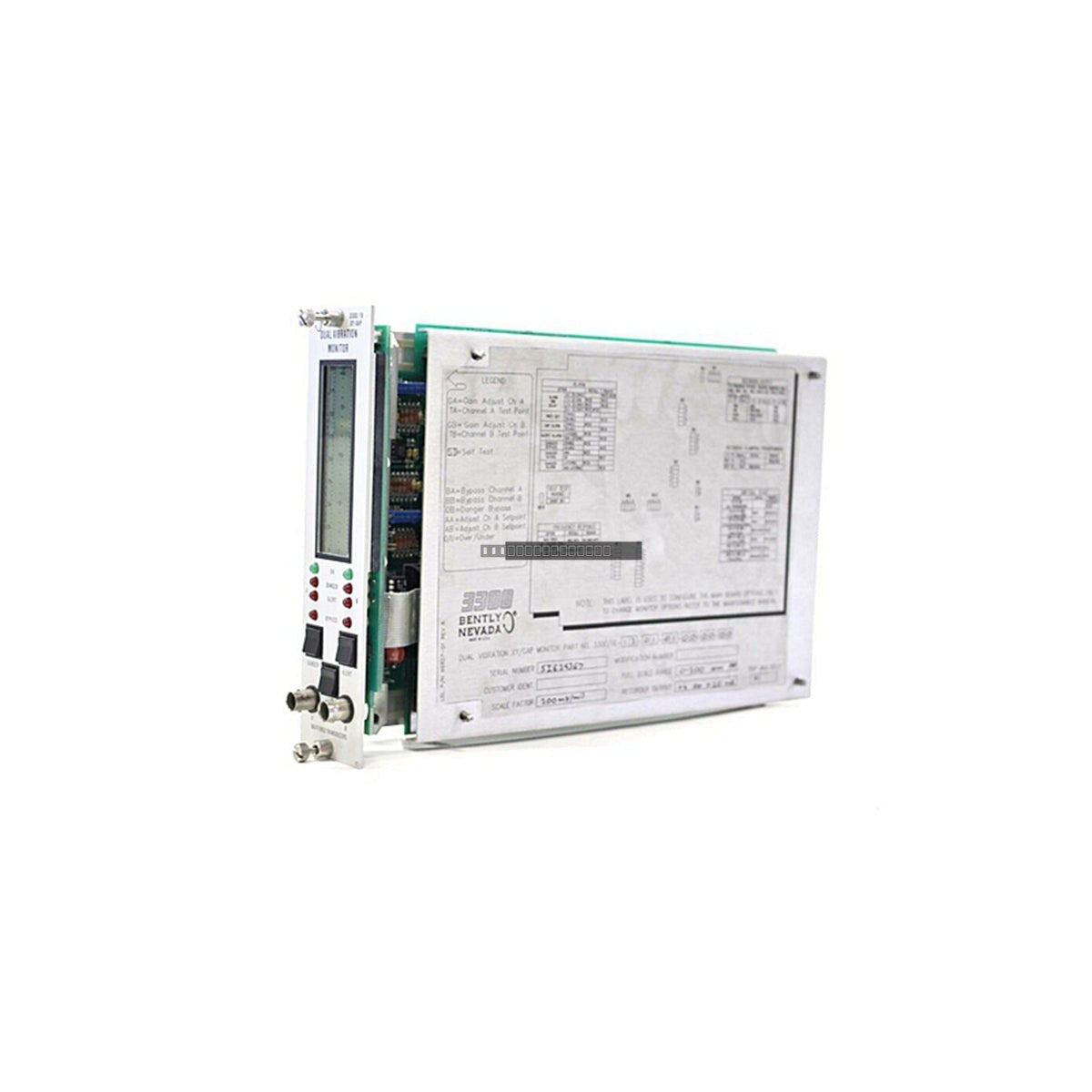

Monitor de vibración doble Bently Nevada 3300/16-11-01-01-00-00-00

El monitor de vibración dual Bently Nevada 3300/16 es un módulo montado en rack diseñado para la medición continua de la vibración radial del eje en maquinaria rotativa crítica, incluyendo turbinas, compresores y bombas. Este monitor de doble canal proporciona protección esencial al comparar datos de vibración en tiempo real con puntos de ajuste de Alerta y Peligro preconfigurados, lo que facilita tanto la seguridad del equipo como el mantenimiento predictivo.

Características

• Monitorización de vibración radial de doble canal para un análisis completo del eje.
• Configurado para entradas de sonda de proximidad a través de sensores Proximitor.
• Lógica de alarma integrada con actuación de relé para condiciones de Alerta y Peligro.
• Indicadores LED en el panel frontal para el estado del sistema: OK, Bypass, Alerta y Peligro.
• Compatibilidad con el sistema de rack 3300 estandarizado.

Aplicaciones

Este módulo está diseñado para su uso en entornos industriales donde la monitorización del desplazamiento del eje es crítica para prevenir fallos mecánicos. Las aplicaciones comunes incluyen grandes turbinas de vapor y gas, compresores centrífugos y bombas de alta velocidad donde las tendencias de vibración son indicadores clave de la salud de la máquina.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que el rack 3300 esté apagado antes de insertar o retirar el módulo para evitar daños eléctricos.
• Asegure una conexión a tierra adecuada del sistema de rack para mitigar la EMI y garantizar la integridad de la señal.
• Utilice cableado apantallado para las entradas de la sonda de proximidad para minimizar la interferencia de ruido.
• Verifique que el módulo esté completamente encajado en la ranura del rack y que los conectores del panel frontal estén bien sujetos.
• Mantenga una ventilación adecuada dentro del gabinete para asegurar que el módulo opere dentro del rango de temperatura especificado de 0 a 60 °C.

Preguntas Frecuentes

¿Qué indica el sufijo 11-01-01-00-00-00?

Estos códigos definen la configuración específica de su módulo, incluyendo la configuración de vibración radial XY, la aprobación estándar de la agencia, la compatibilidad con la entrada de sonda de proximidad y la configuración predeterminada de relé/barrera.

¿Se puede utilizar este módulo para mediciones de vibración no radiales?

El 3300/16 está optimizado específicamente para la vibración radial del eje. Para otros tipos de mediciones, consulte la documentación de la serie Bently Nevada 3300 para el modelo de módulo adecuado.
