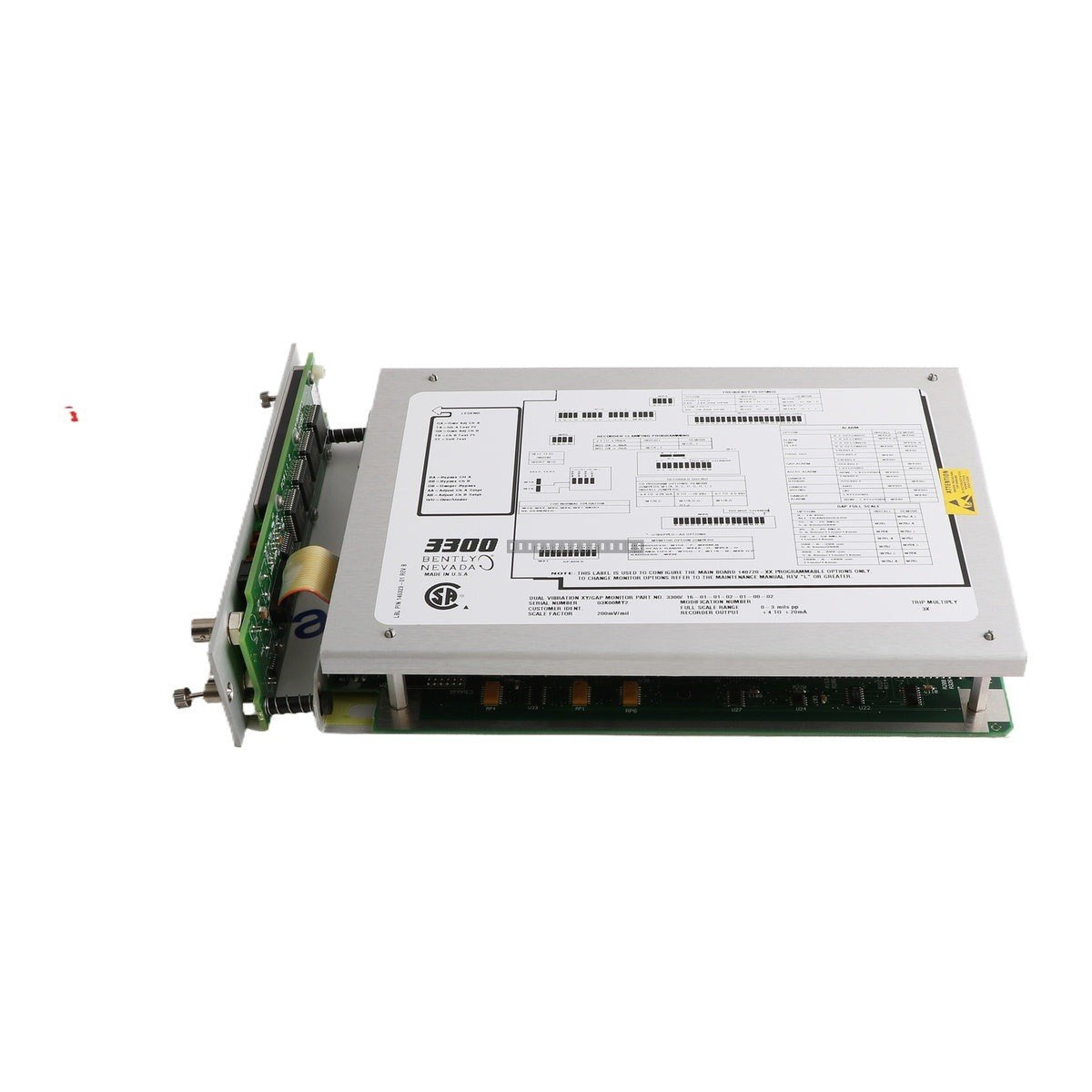

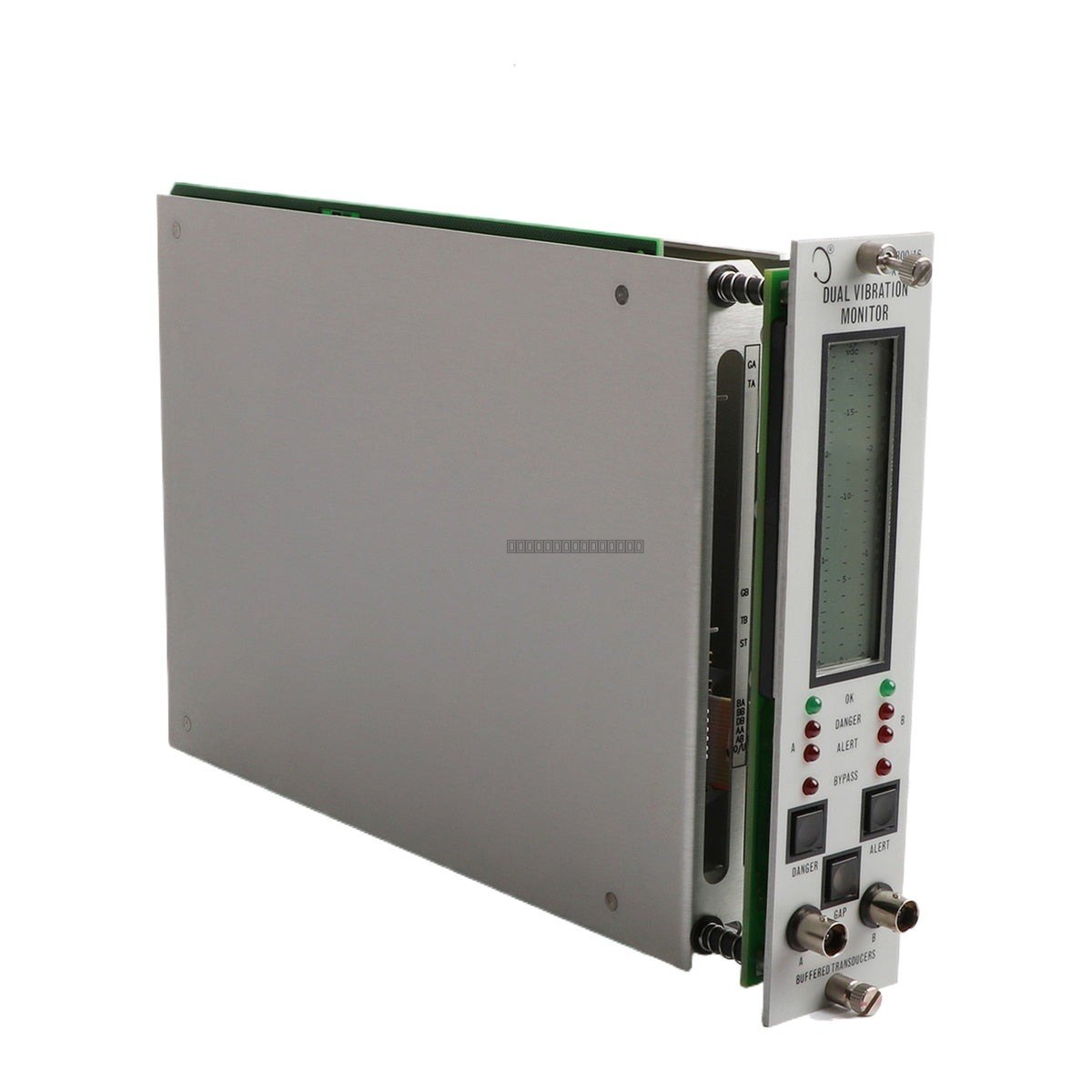

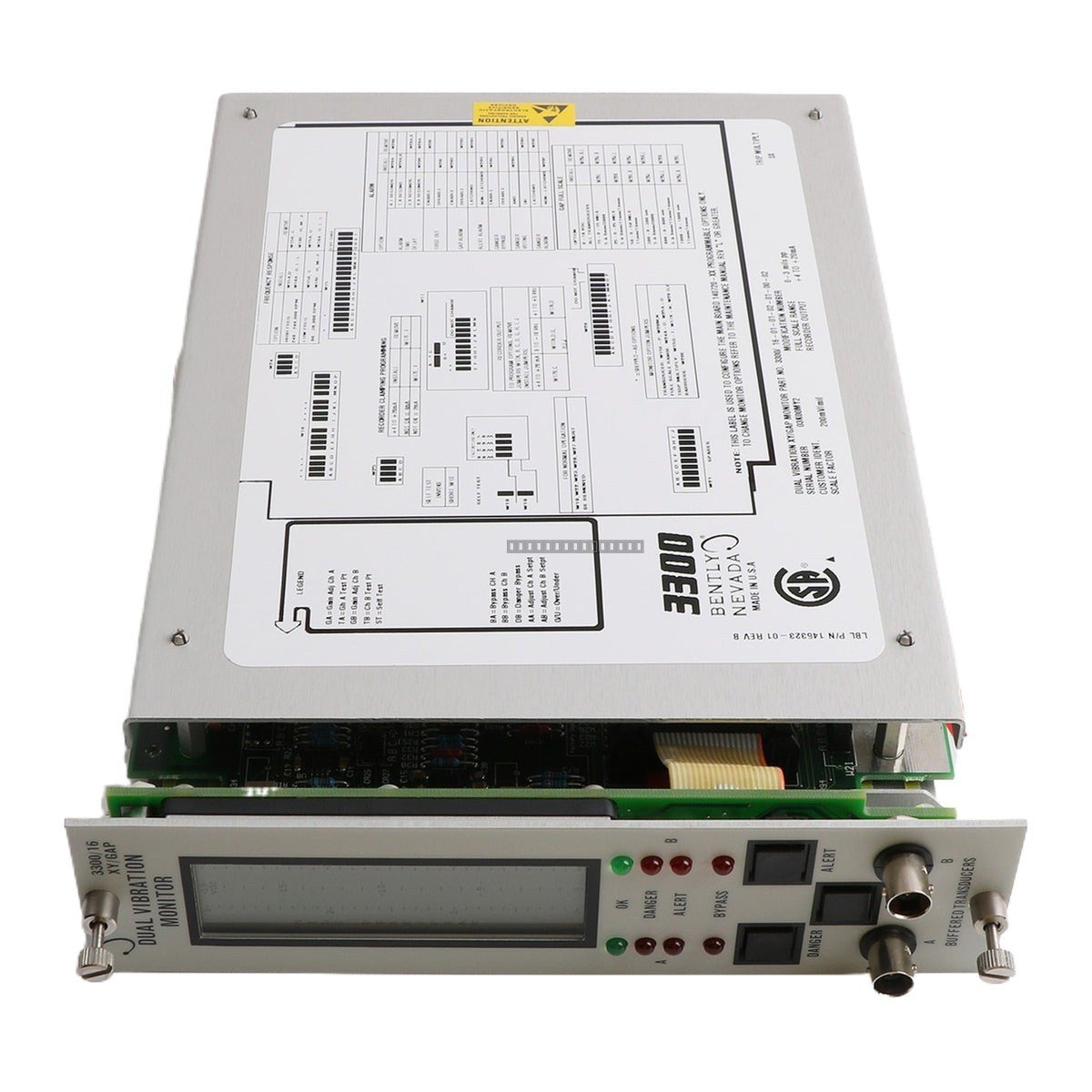

Monitor de vibración dual XY/Gap Bently Nevada 3300/16-01-01-02-01-00-02

Descripción

El monitor de vibración dual XY/Gap Bently Nevada 3300/16 es un componente crítico del sistema de monitoreo 3300, diseñado para proporcionar protección continua y confiable para la maquinaria rotativa. Este módulo monitorea las mediciones de vibración radial (XY) y holgura (posición), proporcionando datos esenciales para evaluar la salud mecánica de turbinas, compresores y bombas. Procesa señales de sensores Proximitor para detectar niveles excesivos de vibración y desplazamiento del eje, activando alarmas o funciones de disparo cuando se superan los umbrales.

Características

• Configuración de doble canal para vibración XY y monitoreo de holgura.
• Compatible con sensores Proximitor 3300 de 8 mm, 3300 XL de 8 mm y 7200 de 5 mm/8 mm.
• Configurado para una sensibilidad de transductor de 200 mV/mil.
• Función de multiplicación de disparo integrada (3X) para análisis de arranque y transitorios.
• Equipado con relés de alarma herméticamente sellados para una alta fiabilidad en entornos industriales.
• Aprobación de la agencia CSA/NRTL/C para el cumplimiento de ubicaciones peligrosas.

Aplicaciones

Este monitor es ampliamente utilizado en las industrias de generación de energía, petroquímica y petróleo y gas. Está específicamente diseñado para monitorear máquinas con cojinetes de manguito donde la vibración radial y la posición del eje son indicadores críticos de la integridad de la máquina.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que la alimentación del rack 3300 esté desconectada antes de insertar o retirar el módulo para evitar daños eléctricos.
• Verifique que el módulo esté completamente asentado en la ranura del rack y que los tornillos del panel frontal estén apretados para asegurar una conexión a tierra y una estabilidad mecánica adecuadas.
• Utilice cableado de par trenzado blindado para todas las entradas del transductor para minimizar la interferencia electromagnética (EMI).
• Asegure el enrutamiento adecuado de los cables de señal lejos de líneas eléctricas de alto voltaje o equipos de conmutación de alta frecuencia.
• Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para proteger los circuitos internos de descargas electrostáticas.

Preguntas frecuentes

¿Cuál es la función principal del monitor 3300/16?

El 3300/16 está diseñado para monitorear la vibración radial y la holgura (posición del eje) en maquinaria rotativa, proporcionando capacidades de alarma y disparo para prevenir daños al equipo.

¿Es compatible este módulo con los sensores existentes de la serie 7200?

Sí, este modelo específico está configurado para admitir sensores Proximitor de la serie 7200 de 5 mm y 8 mm, así como sensores de la serie 3300 de 8 mm.
