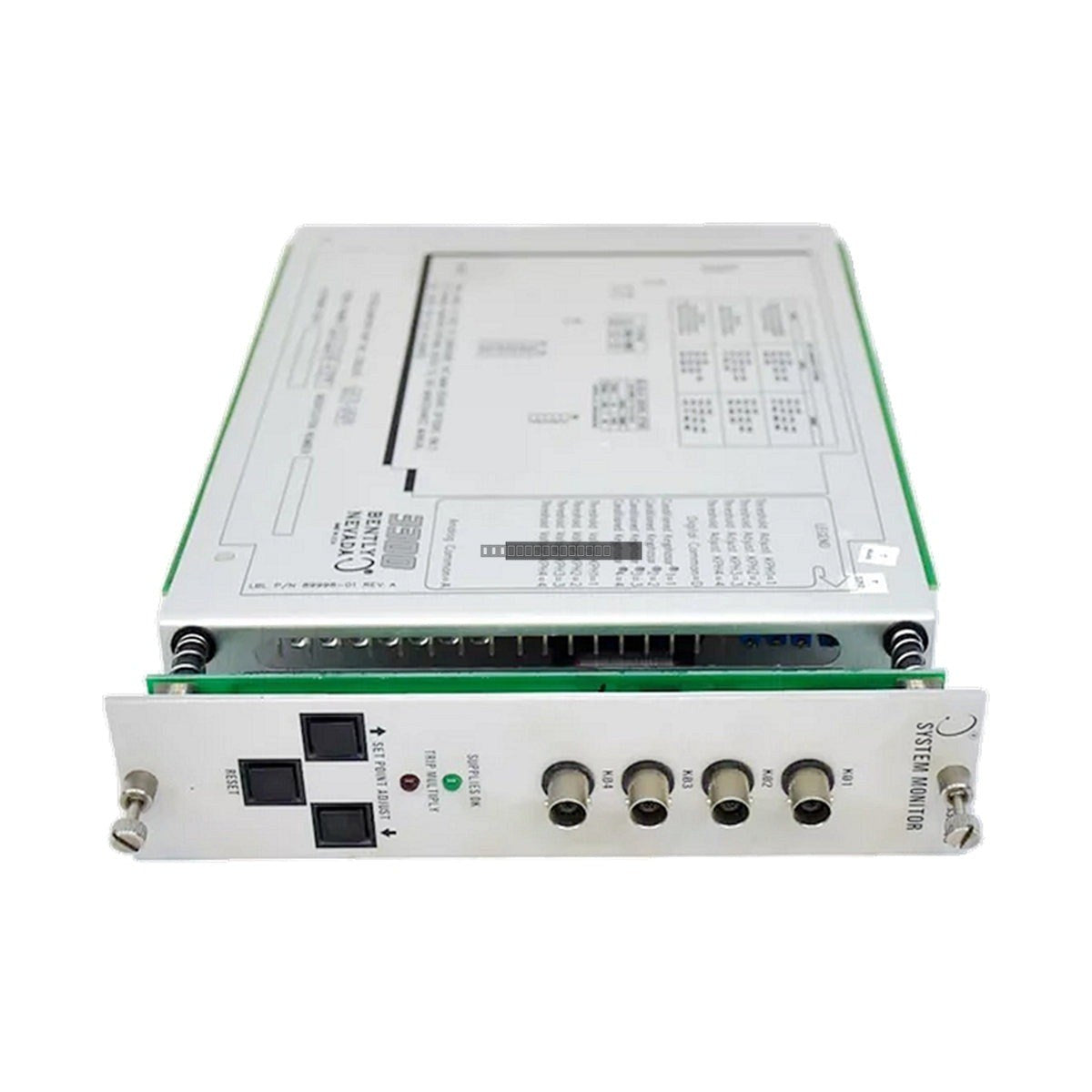

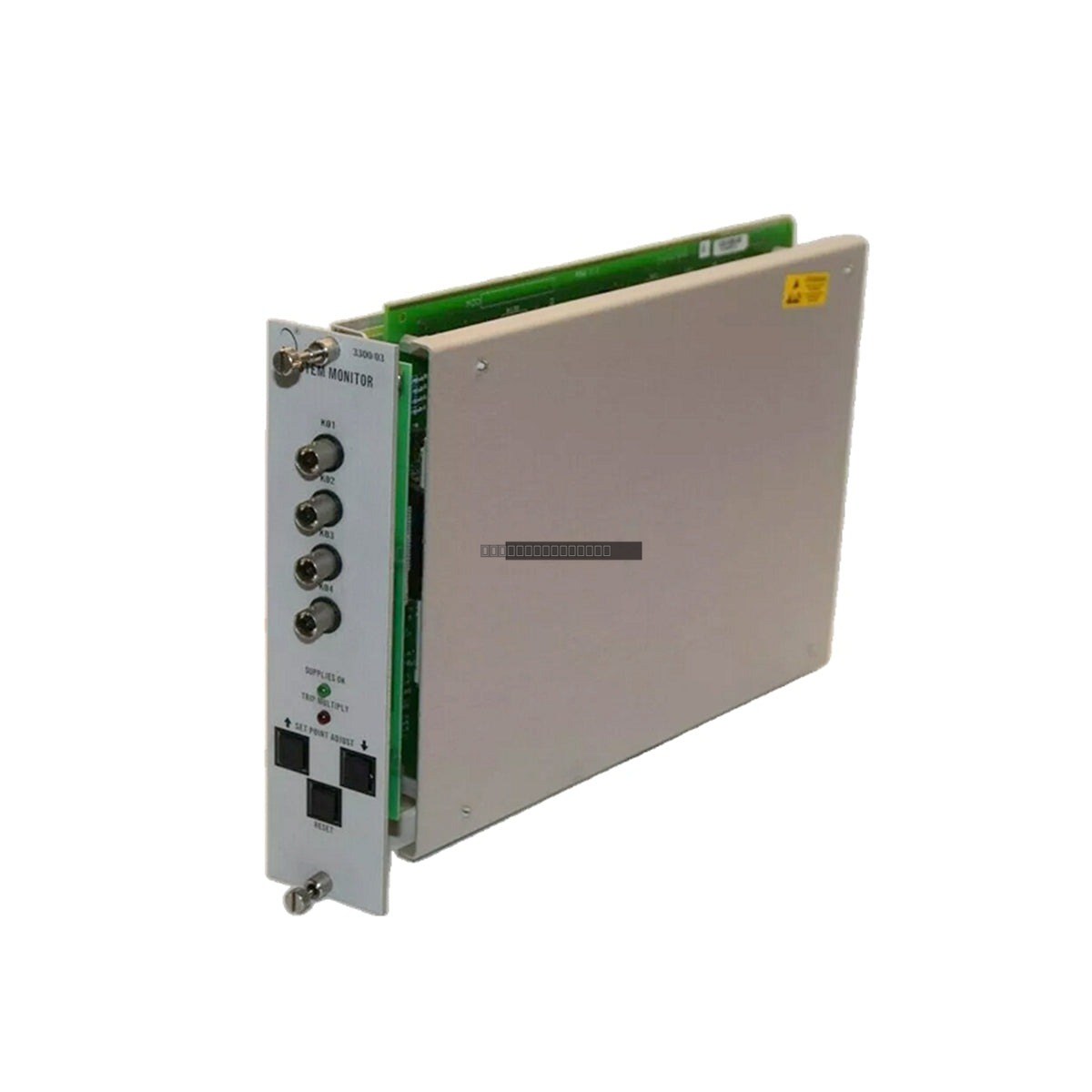

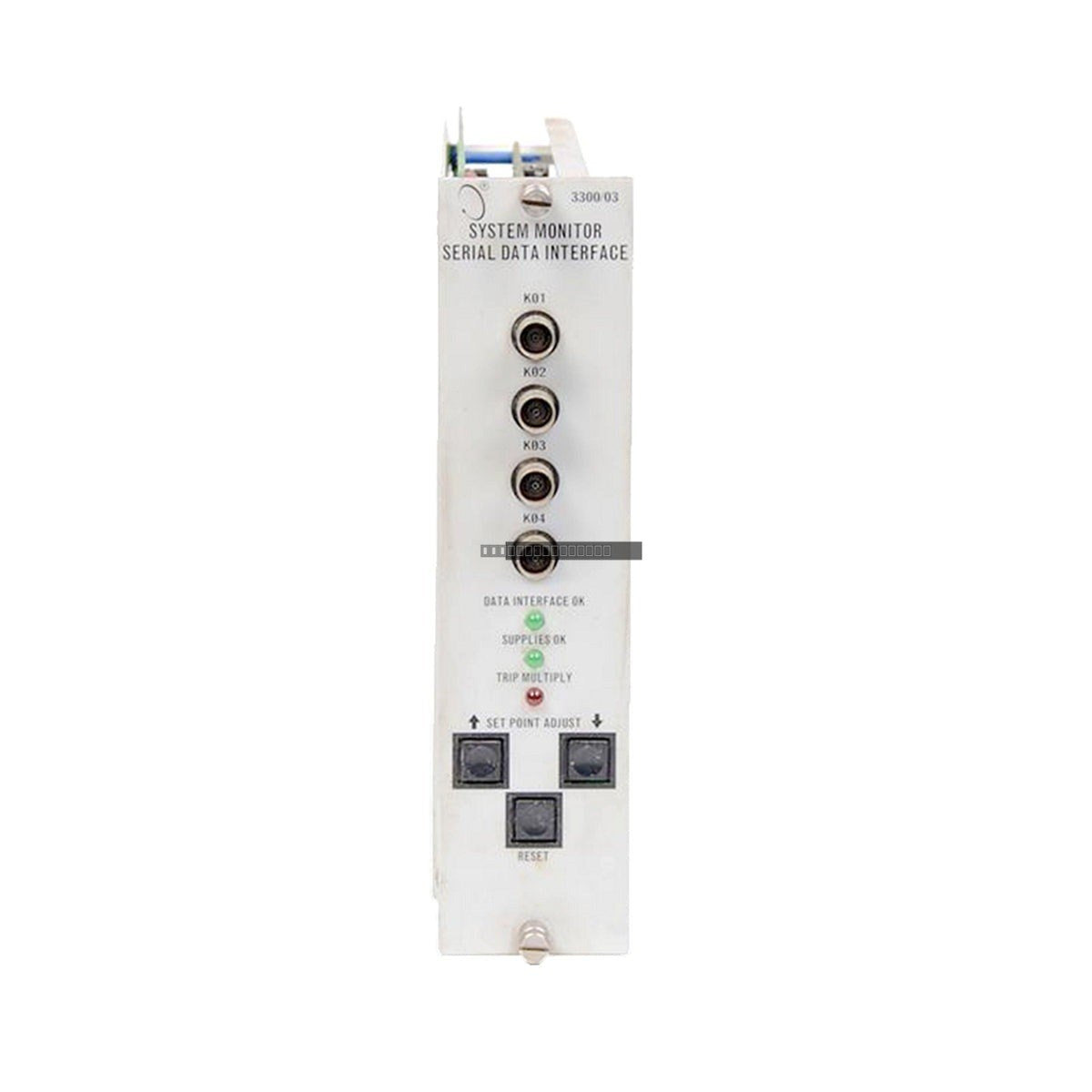

Módulo monitor del sistema Bently Nevada 3300/03-02-00

Descripción

El Monitor de Sistema Bently Nevada 3300/03-02-00 sirve como la unidad de supervisión principal para el sistema de monitoreo basado en rack de la Serie 3300. Este módulo está diseñado para proporcionar una supervisión centralizada del estado del rack, incluyendo el monitoreo de la fuente de alimentación, la integridad del bus de comunicación y el estado operativo de los módulos de monitoreo individuales. Al coordinar la lógica de los relés de alarma y proporcionar una interfaz de diagnóstico unificada, asegura una protección confiable para maquinaria rotativa crítica como turbinas y compresores.

Características

• Supervisión centralizada de todos los módulos instalados dentro del rack 3300.
• Coordinación integrada para los estados de relé OK, Bypass, Alerta y Peligro.
• Monitoreo continuo del nivel de alimentación del rack y la salud del bus de comunicación interno.
• Indicadores LED en el panel frontal para un estado visual inmediato del rack y la salud del módulo.
• Facilita la señalización de alarmas y el intercambio de datos de diagnóstico con sistemas externos de control y automatización.

Aplicaciones

Este módulo es esencial para la protección de infraestructura crítica en entornos industriales, diseñado específicamente para su uso en sistemas de rack Bently Nevada 3300 que monitorean equipos rotatorios, incluyendo turbinas de vapor y gas, compresores centrífugos, bombas y motores grandes.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que el rack 3300 esté apagado antes de insertar o quitar el módulo Monitor de Sistema para evitar daños eléctricos o la activación no intencionada del relé.
• Deslice el módulo en la ranura designada en el rack 3300, asegurando una alineación adecuada con los conectores del backplane.
• Asegure el módulo utilizando los mecanismos de bloqueo del panel frontal provistos para garantizar una conexión confiable y una conexión a tierra adecuada.
• Mantenga una ventilación adecuada alrededor del rack para asegurar que la temperatura ambiente se mantenga dentro del rango de funcionamiento de 0 a 60 °C.
• Manipule con las precauciones estándar de ESD para proteger los componentes electrónicos internos sensibles.

Preguntas frecuentes

¿Cuál es la función principal del 3300/03-02-00?

El módulo actúa como el controlador supervisor para el rack 3300, gestionando la coordinación de los relés de alarma y monitoreando el estado de la infraestructura de energía y comunicación del rack.

¿Puede este módulo ser usado en cualquier rack de Bently Nevada?

Este módulo está diseñado específicamente para el sistema de rack de la Serie 3300. No es compatible con otras series como los sistemas 3500 o 7200.

¿Qué significan los indicadores LED en el panel frontal?

Los LEDs proporcionan actualizaciones de estado en tiempo real sobre la salud de la alimentación del rack, la integridad del bus de comunicación y el estado operativo de los módulos de monitoreo instalados en el rack.
