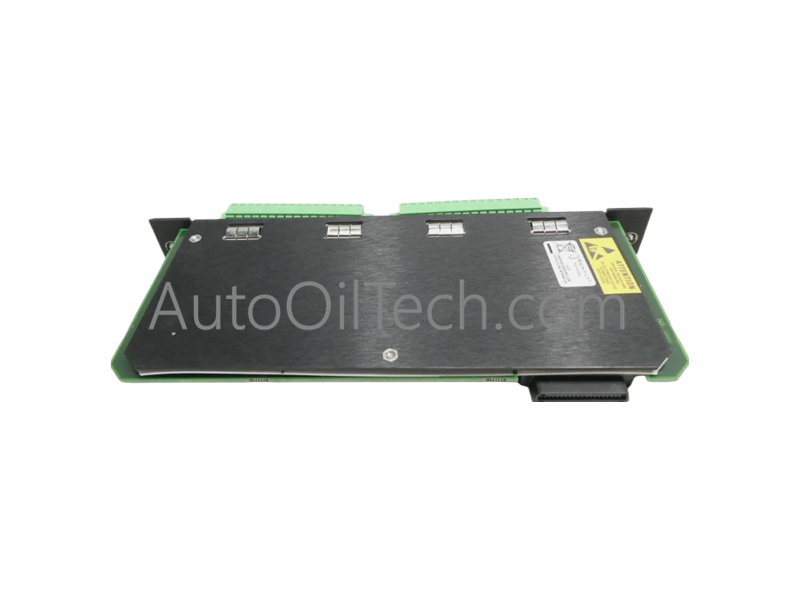

La Bently Nevada 149811-01 es una tarjeta de entrada directa de transductor de alto rendimiento diseñada para el sistema del módulo de escaneo dinámico (DSM) Trendmaster.Proporciona una interfaz especializada para sensores de modo de voltaje de -24 V, lo que permite la adquisición directa de datos críticos de vibración y desplazamiento para el monitoreo del estado de la maquinaria en toda la planta.
Presupuesto
Número de pieza:149811-01
Canales de entrada:4 canales de entrada de sensores independientes por tarjeta.
Tipo de transductor:Admite sensores de modo de voltaje de 3 cables (por ejemplo, serie Bently Nevada 3300).
Voltaje de suministro:Proporciona alimentación de transductor de -24 V CC (± 5 %).
Respuesta de frecuencia:1/3 Hz a 24 kHz (esquinas de 3 dB) para monitoreo de amplio ancho de banda.
Resolución:Conversión de analógico a digital de alta resolución de 14 bits a 16 bits.
Impedancia de entrada:10 kΩ para una carga de señal optimizada.
Temperatura de funcionamiento:-20°C a +65°C (-4°F a +149°F).
Características
Procesamiento a bordo:Realiza cálculos locales en tiempo real para variables de vibración True RMS, pico a pico y 1X/2X para reducir el ancho de banda de la red.
Muestreo sincrónico:Admite procesamiento sincrónico y asincrónico para capturar con precisión gráficos de órbitas de maquinaria y datos espectrales.
Redundancia y confiabilidad:Cuenta con rutinas de autocomprobación automática para la tarjeta y los transductores conectados para garantizar la integridad de los datos.
Filtrado configurable:Incluye filtros de paso alto, paso de banda y región de rotor configurables por el usuario para un análisis de señal preciso.
Diseño intercambiable en caliente:Se puede instalar en cualquiera de las cuatro ranuras de uso general de un rack Trendmaster DSM sin interrumpir las comunicaciones del sistema.
