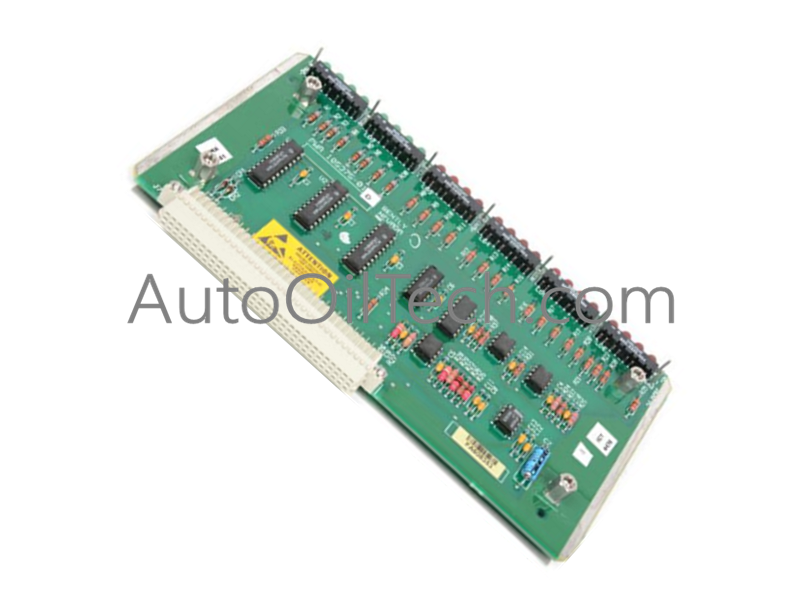

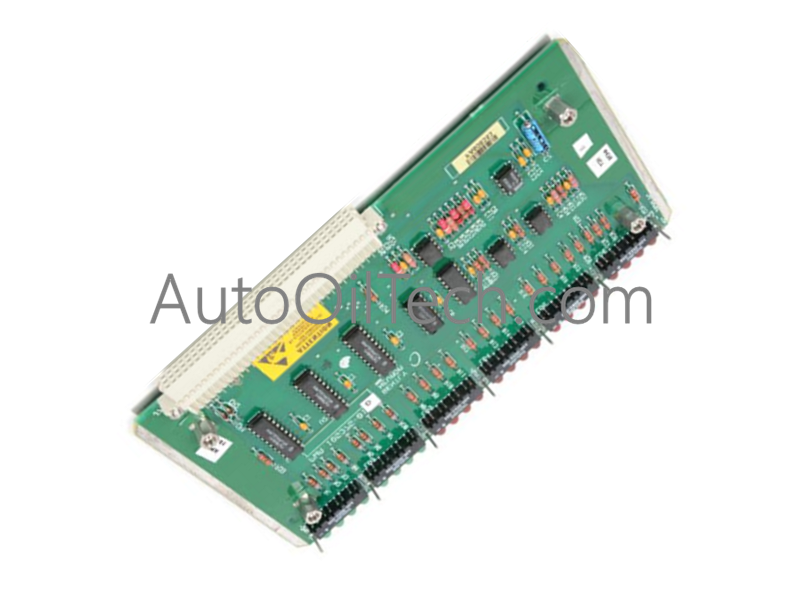

La 103928-02 es una Tarjeta de Entrada Keyphasor® de alto rendimiento para el Sistema de Protección de Maquinaria Bently Nevada 3500. Actúa como el centro de sincronización para todo el rack, convirtiendo pulsos analógicos de sondas de proximidad o captadores magnéticos en señales de temporización digitales.
Datos técnicos
Fuentes de señal: Sondas de proximidad, captadores magnéticos
Salidas digitales: Velocidad, amplitud de vibración, fase
Comunicación: Enlace Ethernet al Administrador de datos
Gestión de datos: 2 búferes de arranque/parada independientes
Recuperación: Lógica de recuperación inmediata tras pérdida de energía
Dimensiones: 16 x 12 x 10 pulgadas (tamaño aproximado en caja)
Características principales
Conversión de señal de precisión: Transforma los pulsos analógicos "una vez por vuelta" en señales digitales limpias, asegurando una sincronización sin retardo para todo el rack 3500.
Medición de múltiples parámetros: Más allá del simple seguimiento de la velocidad, proporciona la referencia de fase necesaria para calcular las órbitas del eje y la monitorización vectorial.
Diagnóstico de alta resolución: Ofrece datos estáticos, de órbita y de espectro con alta resolución, lo que permite a los ingenieros identificar fallos mecánicos específicos como desequilibrio o desalineación.
Búferes de eventos duales: Equipado con dos búferes independientes diseñados específicamente para capturar datos críticos durante los ciclos de arranque y parada de la máquina.
Integración de red perfecta: Cuenta con una interfaz Ethernet dedicada para una transmisión eficiente de datos al Administrador de Datos del Sistema o al software host.
