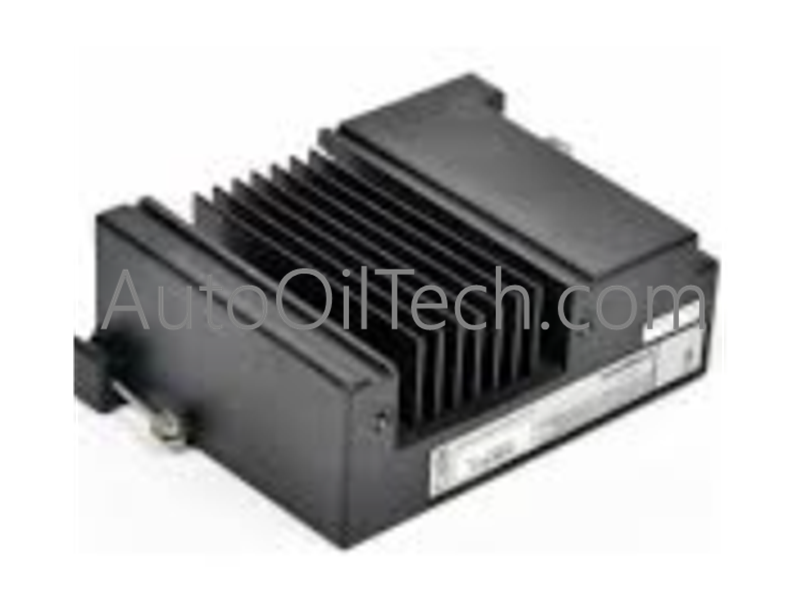

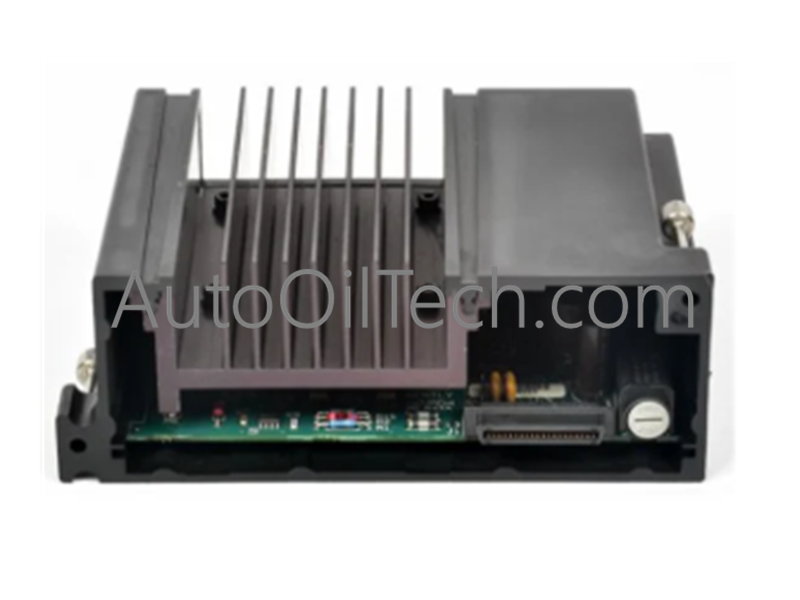

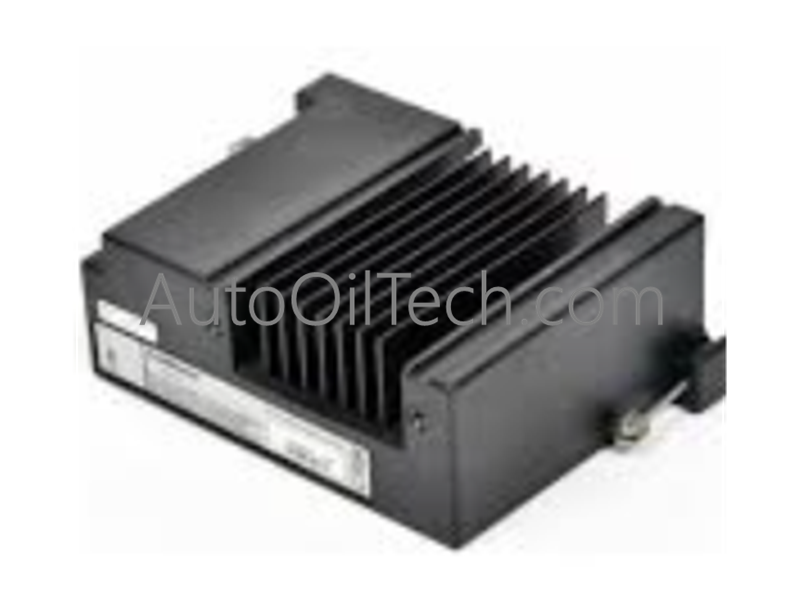

Fuente de alimentación Bently Nevada 1034549-10

Descripción general

La 1034549-10 es un módulo de fuente de alimentación de CC de 24 V especialmente diseñado para el sistema Bently Nevada FieldMonitor™. Este módulo es la base energética para la supervisión distribuida, ya que convierte la entrada de CC sin procesar en los voltajes lógicos y del transductor precisos que requieren los módulos FieldMonitor. Diseñado para entornos industriales de alta fiabilidad, se instala directamente en las ranuras de alimentación dedicadas de las bases de terminales 1701/05 o 1701/06.

Datos técnicos

• Número de pieza: 1034549-10

• Tipo de producto: Fuente de alimentación FieldMonitor

• Rango de voltaje de entrada: +18 V a +36 V CC

• Corriente de irrupción: 30 amperios pico (nominal)

• Protección contra sobrevoltaje: Soporta hasta 50 V CC sin daños

• Voltaje de aislamiento: 850 V CC (primario a chasis)

• Fusible interno: 250 V, 3 amperios, de fusión lenta

• Dimensiones (Alto × Ancho × Profundidad): 105 mm x 150 mm x 56 mm

• Peso: 0,57 kg (1,26 lb)

• Temperatura de funcionamiento: -20 °C a +70 °C (-4 °F a +158 °F)

Características principales

• Integración directa con la base de terminales: Diseñada para deslizarse en las bases de terminales de la serie 1701, lo que proporciona un ajuste mecánico sin herramientas que simplifica la instalación y el mantenimiento en el campo.

• Alto aislamiento eléctrico: Cuenta con aislamiento de 850 V CC entre la alimentación primaria y el chasis, lo que protege los módulos posteriores de bucles de tierra e interferencias eléctricas.

• Amplia tolerancia de entrada: Acepta un amplio rango de entrada de CC (+18 V a +36 V), lo que le permite funcionar de forma fiable en sistemas de batería estándar de 24 V o bucles de alimentación industrial que pueden experimentar fluctuaciones de voltaje.

• Protección integrada: El circuito de sobrevoltaje incorporado garantiza que la fuente de alimentación sobreviva a los picos repentinos en la línea de CC, mientras que el fusible interno de fusión lenta proporciona una capa final de seguridad contra fallas catastróficas.

• Diseño robusto para el borde: Capaz de funcionar en temperaturas extremas de -20 °C a +70 °C, lo que lo hace adecuado para recintos de campo sin aire acondicionado ubicados cerca de la maquinaria.

• Fiabilidad probada en el campo: Como componente central del ecosistema FieldMonitor, esta unidad está diseñada para un funcionamiento continuo las 24 horas del día, los 7 días de la semana, en sectores de alta criticidad como la generación de energía y el petróleo y el gas.
