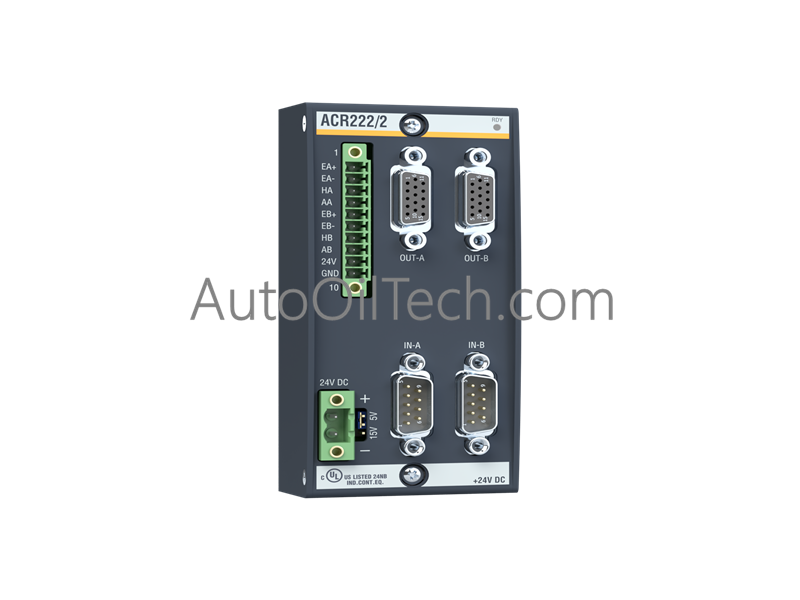

El módulo controlador de ejes Bachmann ACR222/2 es una interfaz de codificador y tarjeta controladora de ejes para el sistema de automatización M1. Permite el control de una o dos etapas de salida de motores paso a paso con funcionamiento de alta frecuencia, lo que garantiza un control de movimiento preciso en entornos industriales exigentes.
Presupuesto
Modelo: ACR222/2
Tipo: Módulo controlador de eje
Motores compatibles: Motores paso a paso (con soporte para micropasos)
Frecuencia del motor paso a paso: Hasta 150 kHz
Interfaces del codificador: 2 entradas de codificador incremental, hasta 1 MHz.
Alimentación del codificador: Se suministra directamente a través de los conectores del módulo.
Entradas por canal: Inicio, anular y 2 interruptores de límite.
Perfiles de aceleración: aceleración lineal, sin² o parabólica
Perfiles de velocidad: Control de velocidad lineal en dos etapas
Monitorización de tensión externa: Monitorización integrada de la tensión de alimentación.
Dimensiones: Aprox. 100 × 90 × 60 mm
Peso: 0,3 kg
Temperatura de funcionamiento: -25 °C a +70 °C
Características
Control de doble eje: Permite el funcionamiento de hasta dos etapas de motor paso a paso independientes.
Alta precisión: La retroalimentación del codificador de hasta 1 MHz garantiza un posicionamiento preciso.
Aceleración flexible: admite curvas de aceleración lineales, parabólicas y sin² para un movimiento suave.
Entradas de seguridad integradas: Entradas de inicio, aborto e interruptor de límite por canal.
Monitorización de voltaje: Garantiza un suministro externo estable para un funcionamiento fiable.
Diseño compacto: se adapta perfectamente a los racks Bachmann M1.
Fiabilidad industrial: Diseñado para entornos de automatización exigentes con un sólido cumplimiento de la normativa EMC.
