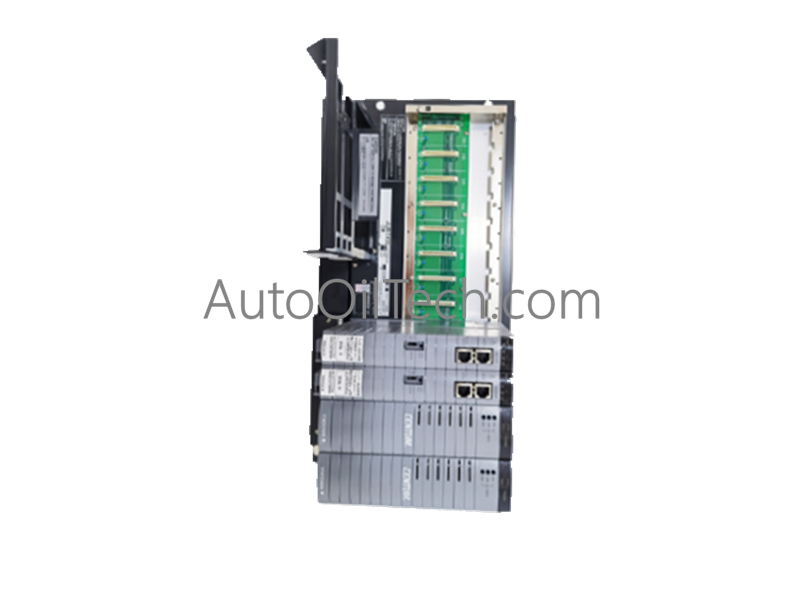

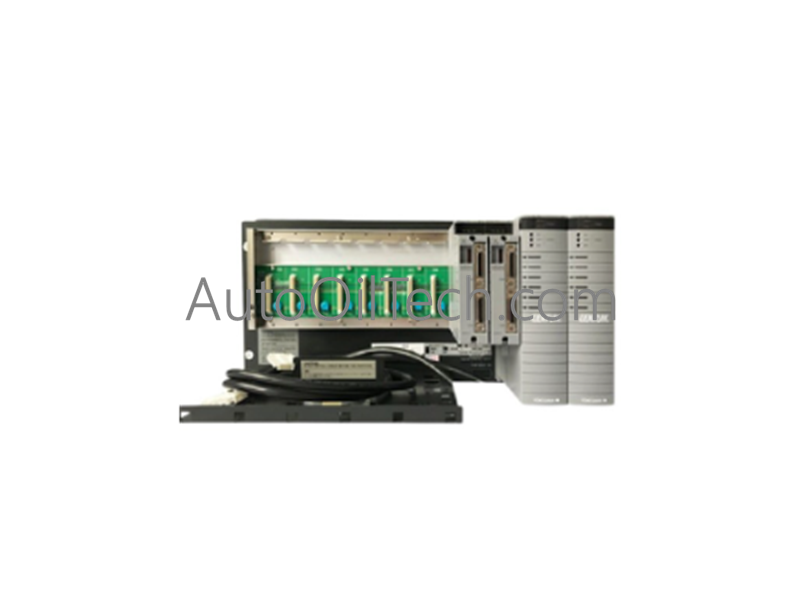

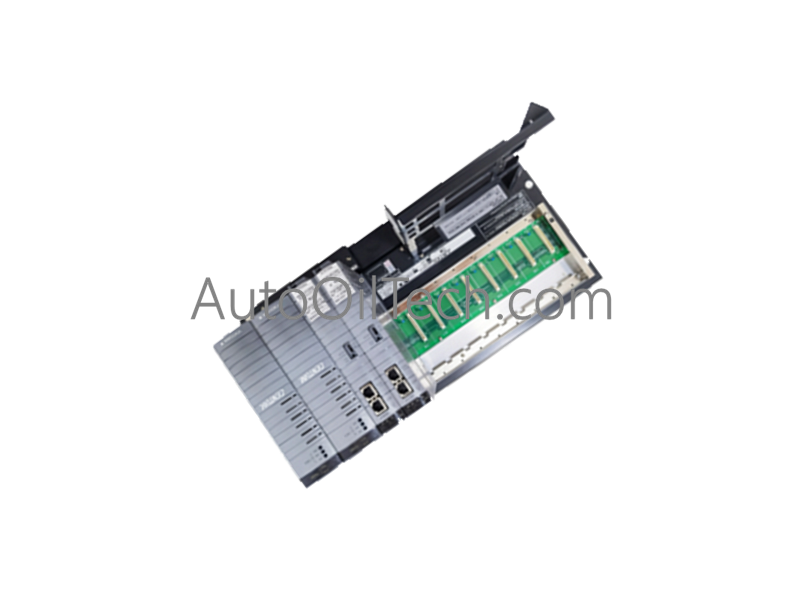

Unidad de Nodo de Bus ESB Yokogawa ANB10D-445

El Yokogawa ANB10D-445/CU2T/NDEL, también catalogado como la Unidad de Nodo de Bus ESB ANB10D-445, opera como un componente de hardware dedicado para el procesamiento de E/S de campo y la expansión de la comunicación dentro de las plataformas del sistema de control CENTUM VP.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Control de Procesos y Características DCS

• Protocolo de bucle HART de 4-20 mA: La unidad de nodo mantiene rutas de señal de alta fidelidad para módulos de E/S habilitados para HART, admitiendo la transmisión transparente de diagnósticos a nivel de dispositivo a la estación de gestión de activos del DCS.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La unidad actúa como una pasarela para datos de bus de campo digital, asegurando la entrega determinista de variables de proceso e información de estado a través de la arquitectura del bus ESB.
• Aislamiento canal a canal: Se mantiene el aislamiento eléctrico entre la interfaz del bus ESB y los módulos de E/S del lado del campo, evitando que los bucles de tierra y las interferencias transitorias afecten la integridad del bucle de control de proceso.
• Compensación de unión fría (CJC): La unidad de nodo admite tarjetas de terminales equipadas con sensores de referencia térmica, facilitando cálculos precisos de CJC para entradas de termopares en el punto de conexión de campo.

Preguntas Frecuentes

P: ¿El ANB10D-445 admite el intercambio en caliente de los módulos de la fuente de alimentación?

R: Sí. La unidad está diseñada con fuentes de alimentación de redundancia dual que permiten el intercambio en caliente de módulos durante el funcionamiento normal sin causar una falla en el enlace de E/S o una interrupción en la comunicación del nodo.

P: ¿Cuál es el propósito del código de opción NDEL?

R: El código NDEL indica la inclusión de la licencia de software requerida para la Expansión de Nodo, que debe activarse dentro de la base de datos del sistema para permitir la inclusión de este nodo en la configuración de control.

Pautas de Instalación en Campo

• Montaje: Instale la unidad de nodo en un gabinete de rack limpio y sin vibraciones. Asegúrese de que la unidad esté fijada a los rieles de montaje en todos los puntos designados para evitar la tensión mecánica en los conectores del bus ESB.
• Conexión a tierra: Conecte el terminal de tierra del chasis a la toma de tierra de protección (PE) del gabinete principal utilizando un conductor de cobre de al menos 2 mm cuadrados. Una conexión a tierra de baja impedancia es necesaria para satisfacer los requisitos de EMC para la comunicación de bus de alta velocidad.
• Cableado: Dirija los cables del bus ESB a través de conductos blindados separados de las líneas de CA de alto voltaje. Asegúrese de que el terminador (S9564FA) esté correctamente instalado en el nodo final del segmento del bus para evitar reflejos de señal y pérdida de paquetes.
