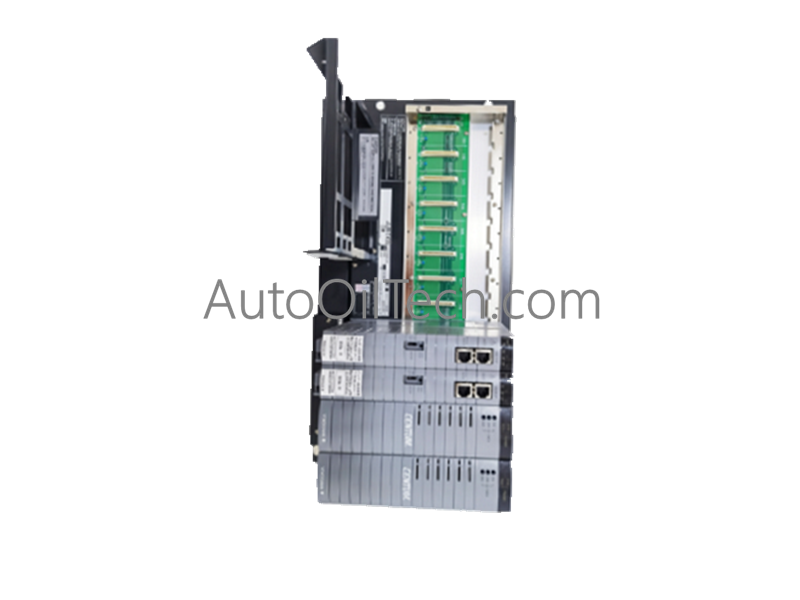

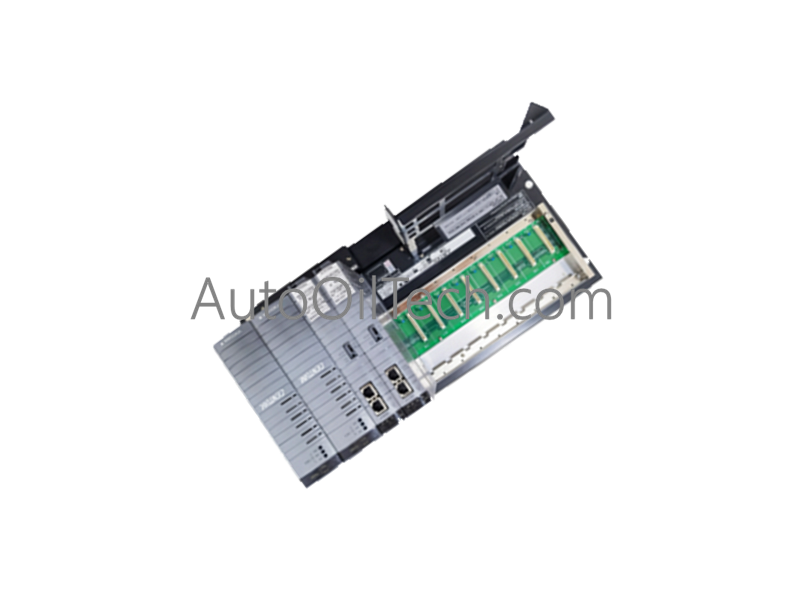

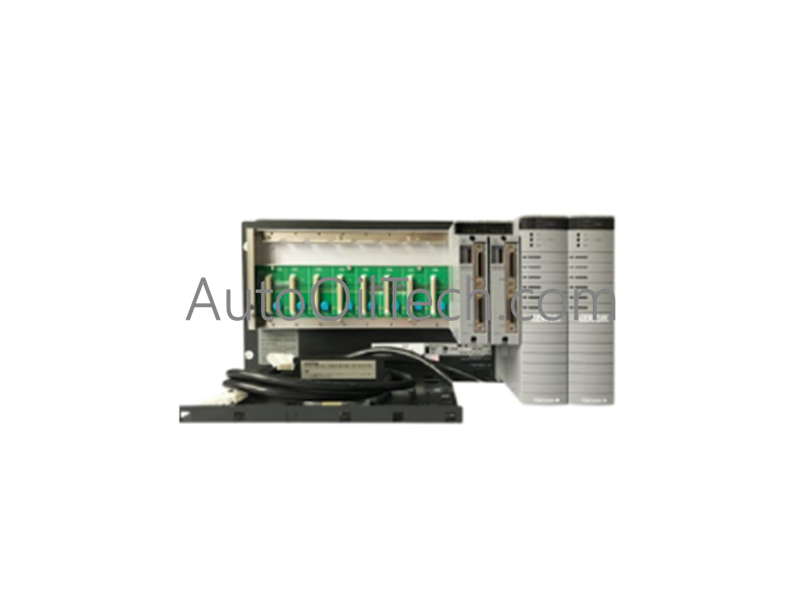

Unidad Yokogawa ANB10D-420

Configurada para la expansión de E/S de campo en plataformas de control CENTUM VP, la Yokogawa ANB10D-420/CU2T/NDEL (Unidad de nodo de bus ESB ANB10D-420) proporciona una ejecución física/eléctrica directa de la comunicación de bus de alta velocidad y la integración de dispositivos de campo.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Características de control de procesos y DCS

• Protocolo de bucle HART de 4-20 mA: La unidad mantiene la integridad de la trayectoria de la señal para la instrumentación habilitada para HART, asegurando que los datos de diagnóstico del dispositivo se procesen y se transmitan al host de gestión de activos del DCS sin atenuación.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La arquitectura del bus ESB admite el intercambio determinista de datos de bus de campo digital, lo que permite una integración perfecta de la instrumentación inteligente en la red de control de procesos.
• Aislamiento canal a canal: Los circuitos internos proporcionan aislamiento galvánico entre la interfaz del bus ESB y los módulos de E/S conectados al campo, protegiendo la red de control de transitorios y ruido de modo común.
• Compensación de unión fría (CJC): La unidad utiliza detección térmica de precisión en las placas de terminales para ejecutar cálculos precisos de CJC para señales de termopar, manteniendo la precisión de la medición en todo el nodo.

Preguntas frecuentes

P: ¿Es este modelo compatible con las configuraciones ANB10D/CU2T heredadas?

R: Sí. El ANB10D-420/CU2T/NDEL es un reemplazo directo de la unidad ANB10D/CU2T heredada, manteniendo la compatibilidad de forma, ajuste y función.

P: ¿Cuál es el requisito para la licencia de software /NDEL?

R: El código /NDEL indica la inclusión de la licencia de expansión de nodos. Esto debe estar activo dentro de la configuración de la base de datos de CENTUM VP para autorizar al sistema a comunicarse con la capacidad de nodos adicionales.

Directrices de instalación en campo

• Montaje: Fije la unidad de nodo en un rack de equipos estándar de 19 pulgadas utilizando los cuatro tornillos M5. Asegúrese de que la base aislante (incluida como accesorio) esté instalada para mantener un aislamiento dieléctrico adecuado entre el chasis y el rack.
• Conexión a tierra: Conecte el chasis del nodo al bus de tierra de protección (PE) del armario utilizando un cable de tierra dedicado de baja impedancia. Una referencia de tierra sólida es obligatoria para la compatibilidad electromagnética del bus ESB de alta velocidad.
• Cableado: Conecte la fuente de alimentación a los terminales de entrada redundantes, asegurando una fase adecuada. Separe los cables de comunicación del bus ESB de las líneas de CA de alto voltaje para evitar interferencias inducidas y mantener la integridad de los datos. Verifique que el terminador del bus ESB incluido en la unidad /CU2T esté instalado al final de la cadena del bus.
