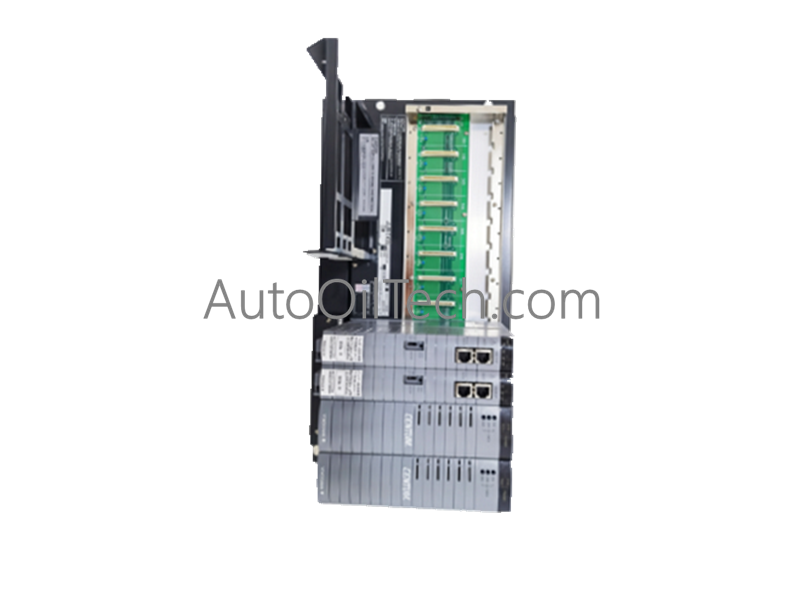

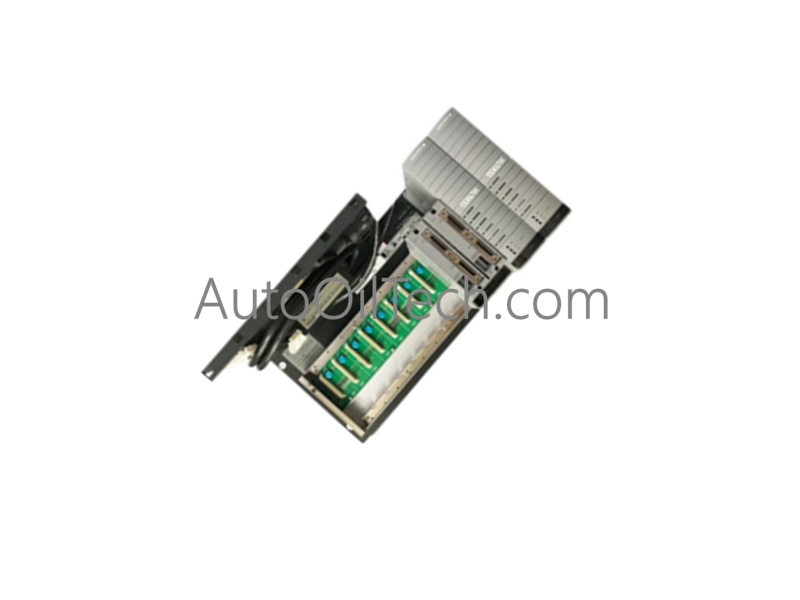

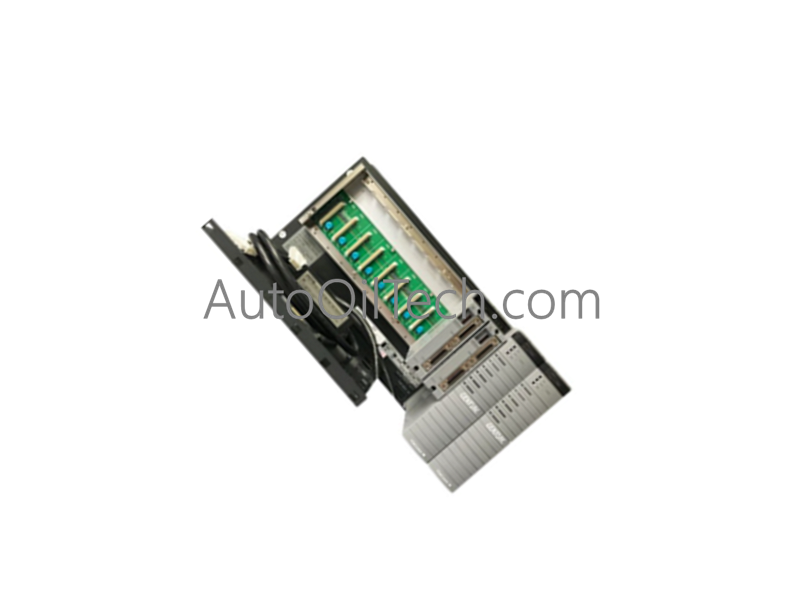

Unidad de nodo Yokogawa ANB10D-415

Configurada para comunicación de bus de campo de alta velocidad en plataformas CENTUM VP, la Yokogawa ANB10D-415/CU2N/NDEL (Unidad de Nodo ANB10D-415) proporciona una ejecución física/eléctrica directa del intercambio de datos entre el bus ESB y los módulos de E/S de campo.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Características de Control de Procesos y DCS

• Protocolo de bucle HART de 4-20 mA: La unidad facilita la transmisión transparente de datos HART desde los canales de E/S conectados al DCS host, manteniendo la integridad de la señal para el diagnóstico a nivel de dispositivo.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La interfaz de nodo admite tráfico determinístico de bus de campo, asegurando tasas de actualización consistentes para las variables de proceso en toda la arquitectura del bus ESB.
• Aislamiento de canal a canal: El diseño interno del backplane proporciona aislamiento galvánico para mitigar el ruido de modo común y evitar que las diferencias de potencial de tierra afecten la comunicación del bus de alta velocidad.
• Compensación de unión fría (CJC): La unidad se interconecta con módulos de E/S para admitir CJC de termopares, asegurando la precisión de la medición de temperatura al referenciar sensores térmicos ambientales locales.

Preguntas Frecuentes

P: ¿Se pueden retirar las fuentes de alimentación de redundancia dual durante el funcionamiento del sistema?

R: Sí. Las unidades de fuente de alimentación admiten el intercambio en caliente para garantizar la disponibilidad continua del nodo durante el mantenimiento sin interrupción de la comunicación del bus ESB.

P: ¿Se requiere el código de licencia NDEL para todos los escenarios de expansión de nodo?

R: Sí. La opción /NDEL indica una licencia de software obligatoria que debe instalarse en la base de datos del sistema CENTUM VP para habilitar la comunicación con el número de nodos expandido.

Directrices de Instalación en Campo

• Montaje: Fije la unidad ANB10D en un rack de equipos estándar de 19 pulgadas. Utilice todos los tornillos de montaje M5 necesarios para garantizar la estabilidad estructural y mitigar los efectos de la vibración mecánica en las conexiones del bus.
• Conexión a tierra: Conecte el terminal de tierra del chasis al bus principal de tierra de protección (PE) del sistema. Se requiere una conexión a tierra sólida y de baja impedancia para cumplir con los estándares EMI/EMC para la interfaz del bus ESB de alta velocidad.
• Cableado: Mantenga una estricta separación entre el cableado del bus ESB y las líneas de alta potencia de CA/CC para evitar interferencias electromagnéticas. Asegúrese de que todos los conectores del bus ESB estén completamente asentados y libres de residuos para mantener la integridad de la señal en todo el segmento del bus.
