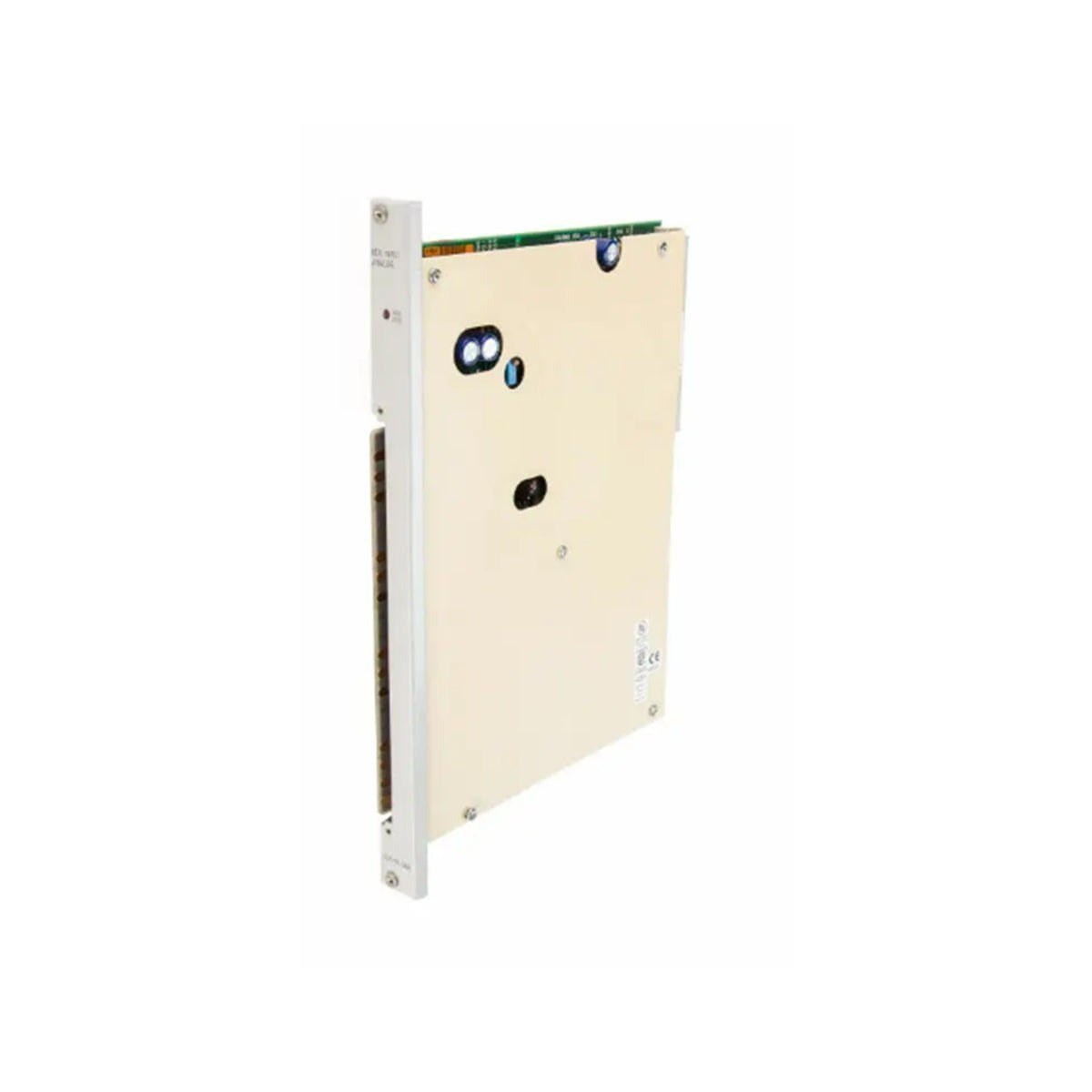

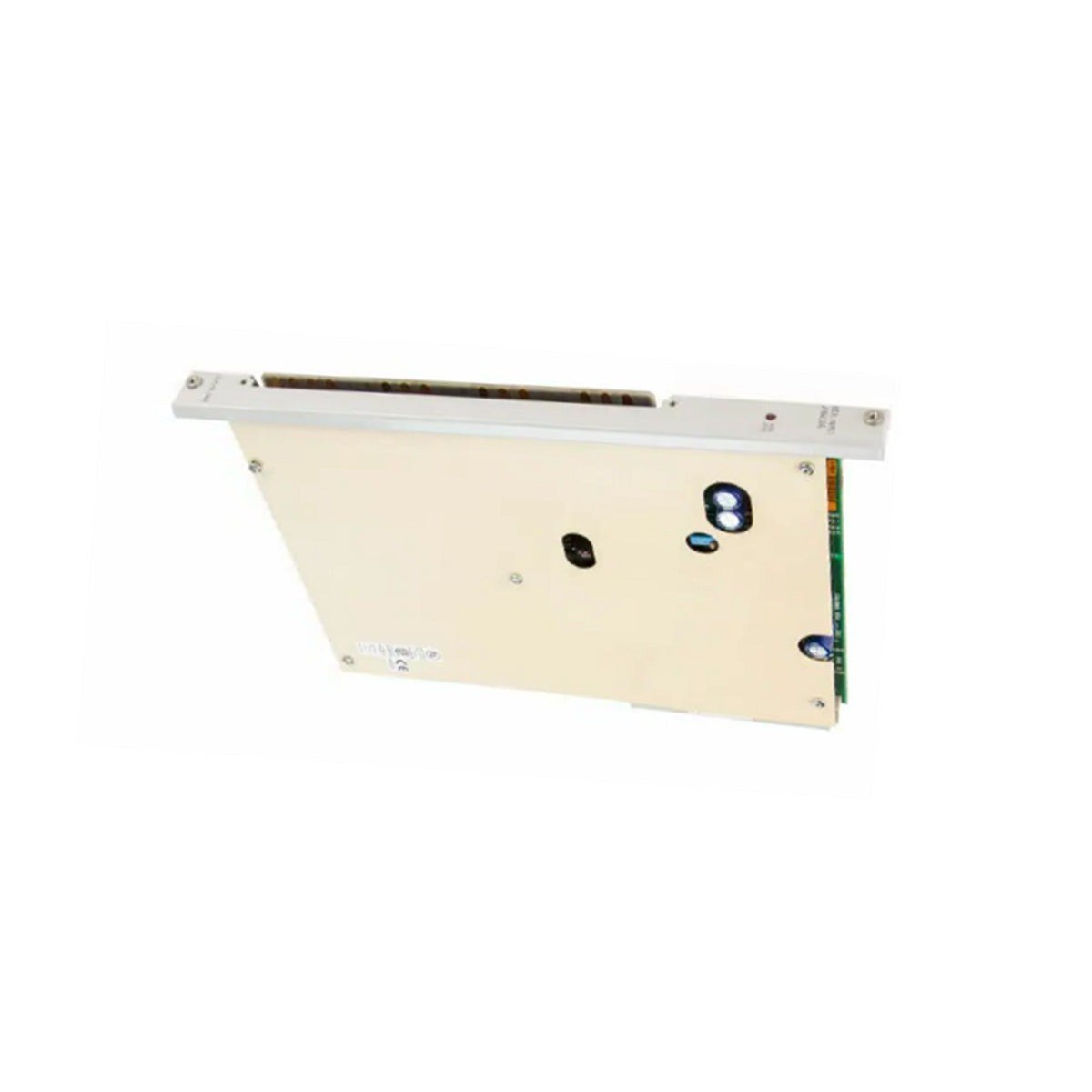

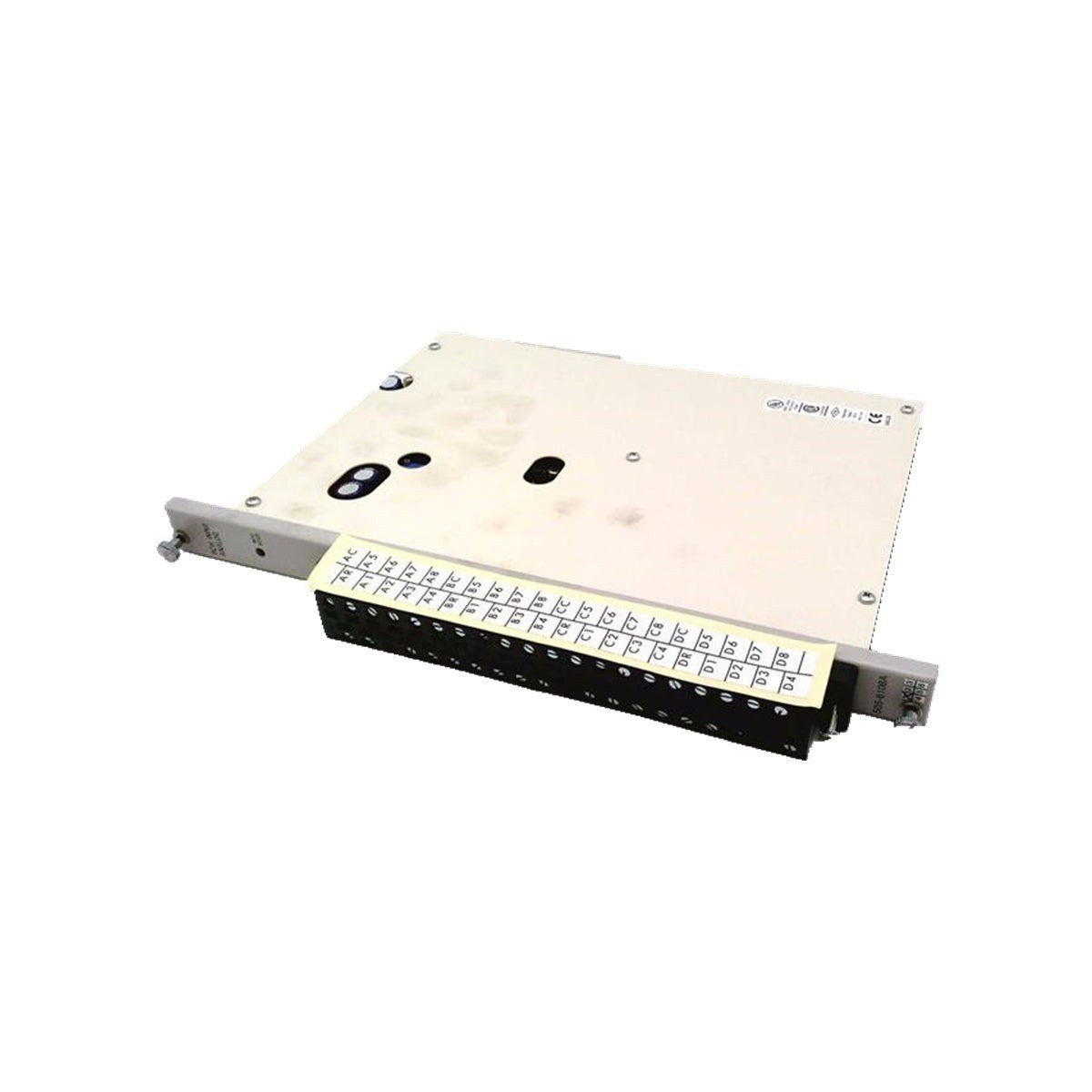

El Siemens 505-6108A es un módulo de entrada analógica de 8 canales diseñado para los sistemas de controlador lógico programable (PLC) de la serie SIMATIC TI 505. Este módulo proporciona adquisición de datos de alta resolución para aplicaciones de control industrial, soportando señales de entrada de corriente y voltaje. Como módulo de 12 bits y ancho simple, se integra directamente en la base de E/S del TI 505, permitiendo una expansión eficiente de las capacidades de monitoreo analógico en entornos de automatización heredados.
Características
Capacidad de entrada analógica de 8 canales para un monitoreo de señal versátil.
Resolución de 12 bits para una conversión analógico-digital precisa.
Compatible con los bastidores de E/S estándar de la serie Siemens TI 505.
Admite configuraciones de entrada de voltaje y corriente.
Diseño de módulo de ancho simple para un montaje en rack que ahorra espacio.
Aplicaciones
Este módulo se utiliza típicamente en industrias de control de procesos donde se requiere el monitoreo de variables analógicas como presión, temperatura, flujo o nivel. Se encuentra comúnmente en líneas de fabricación heredadas, instalaciones de tratamiento de agua y sistemas de control de generación de energía que dependen de la arquitectura TI 505.
Especificaciones Técnicas
Modelo
505-6108A
Fabricante
Siemens
Serie
SIMATIC TI 505
Tipo de Módulo
Entrada Analógica
Canales
8
Resolución
12 bits
Factor de Forma
Ancho simple
Código Arancelario
8538907080
Pautas de Instalación
Asegúrese de que la alimentación del rack del PLC esté desconectada antes de insertar o quitar el módulo para evitar daños eléctricos.
Verifique que el módulo esté completamente encajado en el conector del backplane para garantizar una comunicación confiable con la CPU.
Utilice cableado de par trenzado blindado para todas las entradas analógicas para minimizar la interferencia electromagnética (EMI) y el ruido de la señal.
Encamine los cables de señal lejos de líneas de CA de alto voltaje y arrancadores de motores pesados para mantener la integridad de la señal.
Siga los procedimientos estándar de manipulación de descargas electrostáticas (ESD) al tocar el circuito del módulo.
Preguntas Frecuentes
¿El Siemens 505-6108A sigue en producción?
No, este módulo ha sido descontinuado por el fabricante. Proporcionamos unidades probadas y confiables para respaldar el mantenimiento continuo de los sistemas TI 505 existentes.
¿Este módulo puede manejar entradas de voltaje y corriente?
Sí, el 505-6108A está diseñado para admitir ambos tipos de señales analógicas de corriente y voltaje, lo que lo convierte en una solución flexible para diversas necesidades de instrumentación dentro de la serie TI 505.
