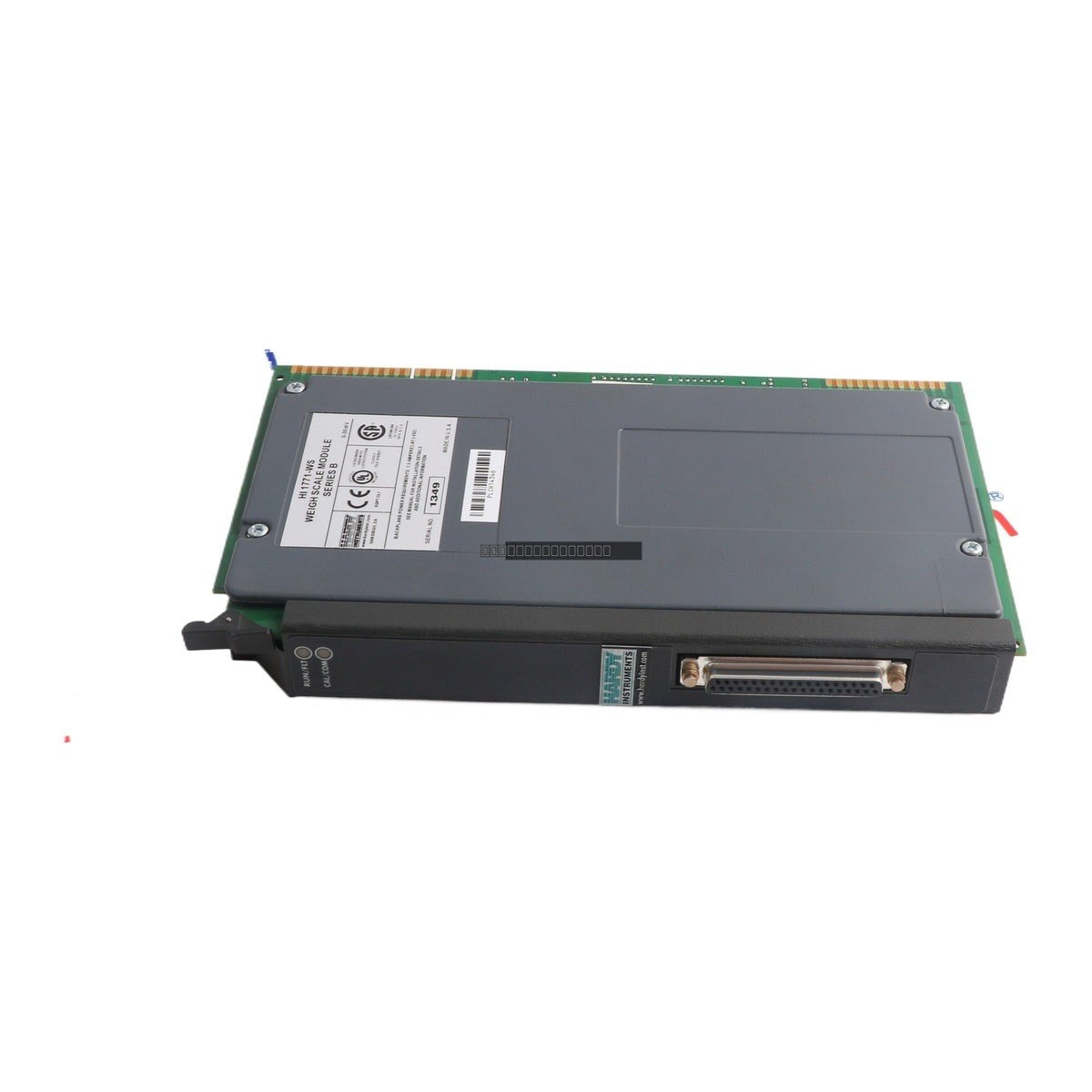

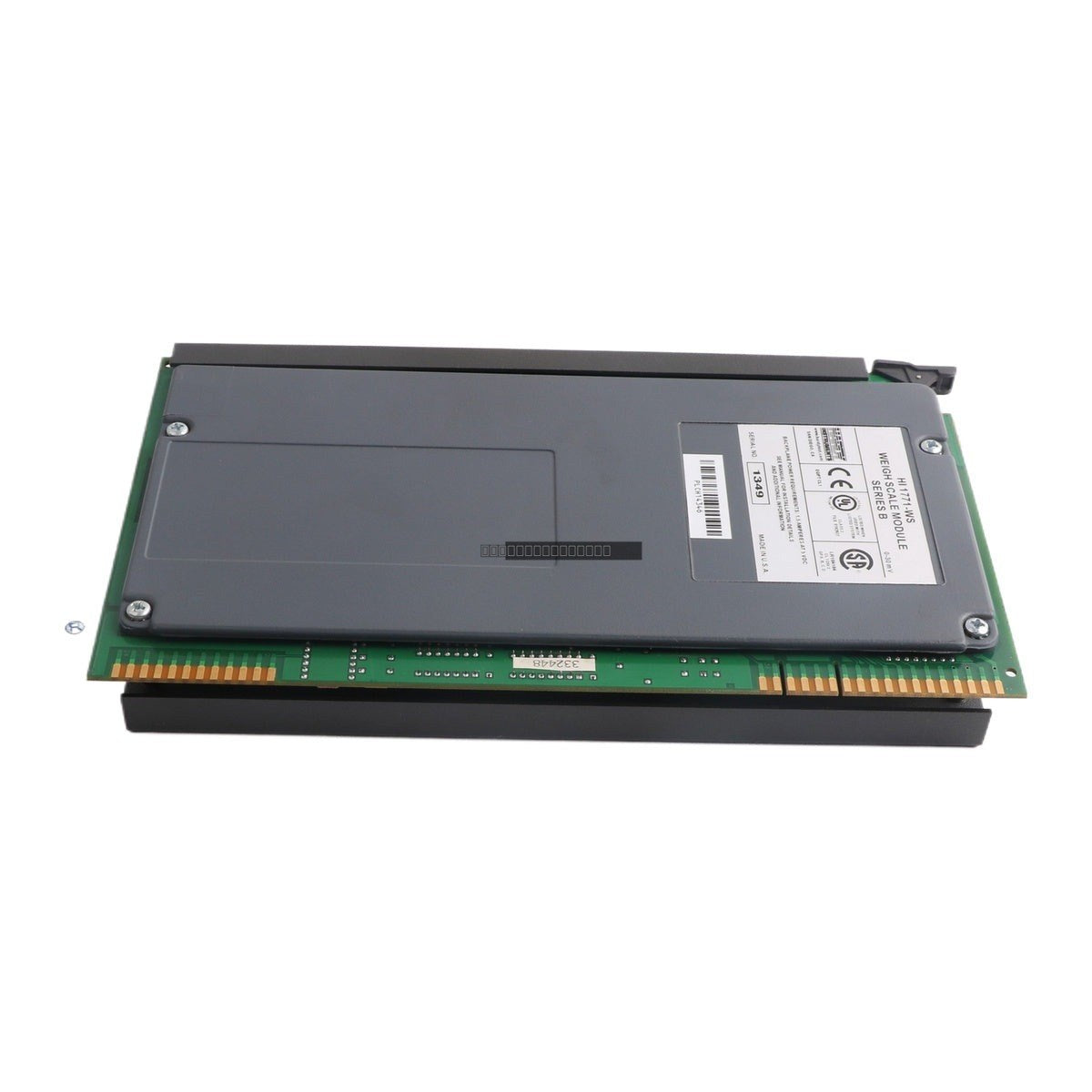

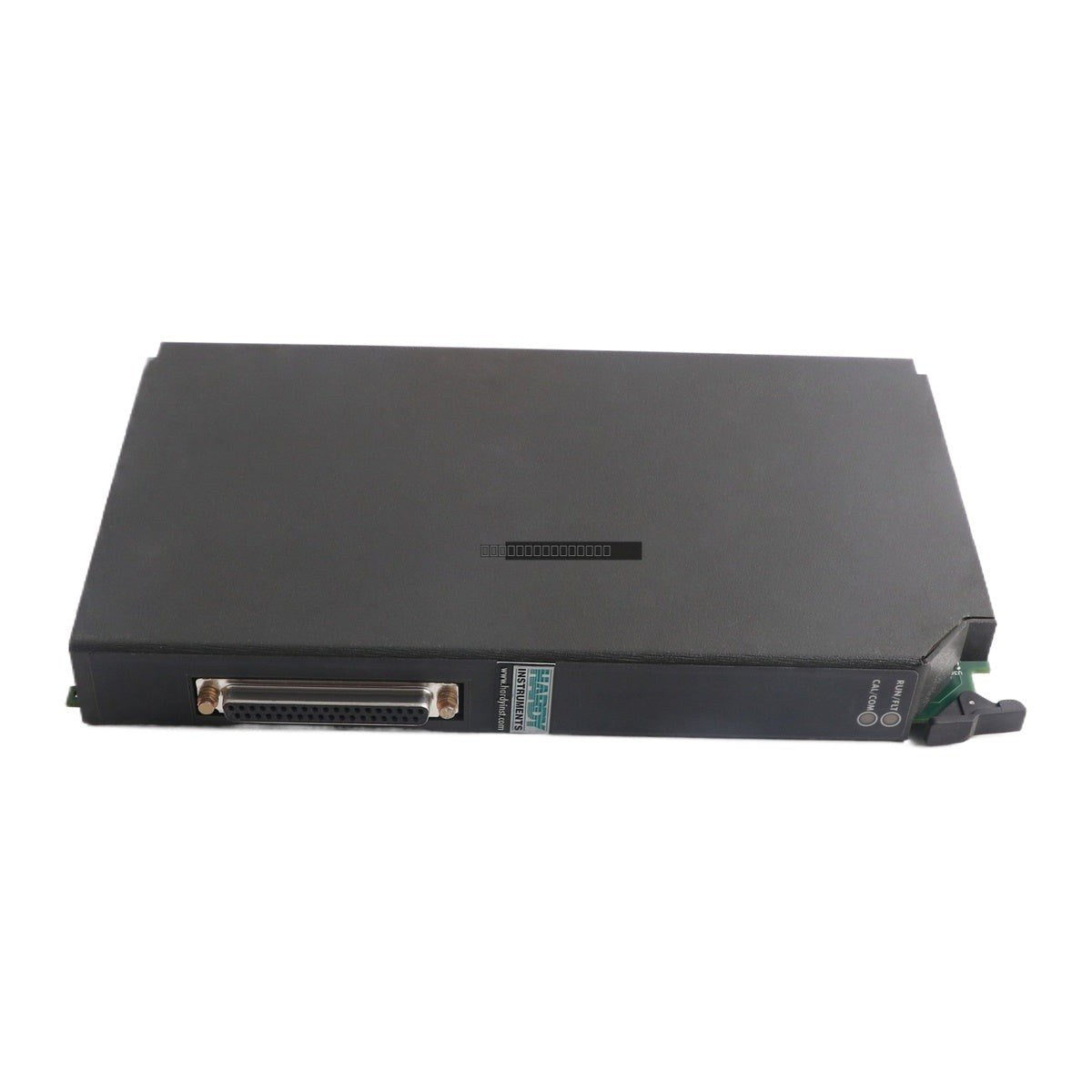

El Allen-Bradley 1771-WS es un módulo de balanza especializado diseñado para la plataforma de controlador programable PLC-5. Este módulo de un solo canal está diseñado para interactuar directamente con celdas de carga de galgas extensiométricas, proporcionando una medición de peso precisa y un acondicionamiento de señal para aplicaciones de pesaje industrial. Es un componente heredado, a menudo utilizado en sistemas de pesaje de un solo recipiente donde se requiere una adquisición de datos de alta precisión dentro de un entorno PLC-5.
Características
Entrada de un solo canal para conectividad con celdas de carga de galgas extensiométricas.
Diseñado específicamente para la integración con el chasis de E/S del Allen-Bradley PLC-5.
Admite rangos de señal de entrada de 0 a 30 mV.
Procesamiento de señal integrado para aplicaciones de medición de peso.
Requisito de alimentación de plano posterior estándar de 5 VCC.
Aplicaciones
Este módulo se utiliza típicamente en entornos de automatización industrial que requieren monitoreo de peso, como sistemas de dosificación, pesaje de recipientes, gestión de inventario y tareas de medición de fuerza donde los sistemas de control PLC-5 están actualmente implementados.
Especificaciones Técnicas
Modelo de Producto
1771-WS
Tipo de Módulo
Módulo de Balanza
Compatibilidad
Sistemas PLC-5
Canales
1
Rango de Entrada
0 a 30 mV
Corriente del Plano Posterior
1.5 A a 5 VCC
Peso
0.74 kg
Pautas de Instalación
Asegúrese de que la alimentación del chasis PLC-5 esté desconectada antes de instalar o retirar el módulo 1771-WS para evitar daños eléctricos.
Verifique que el módulo esté correctamente asentado en la ranura de E/S y que el conector del plano posterior esté completamente acoplado.
Utilice cableado apantallado para las conexiones de la celda de carga para minimizar la interferencia electromagnética (EMI) y asegurar la integridad de la señal.
Aleje los cables de señal de las líneas de CA de alto voltaje y del cableado de control del motor.
Asegúrese de que el módulo esté correctamente conectado a tierra según el manual de instalación del sistema PLC-5 para mantener la precisión de la medición.
Manipule con las precauciones ESD estándar para proteger los circuitos internos.
Preguntas Frecuentes
¿El 1771-WS sigue en producción?
No, el 1771-WS ha sido descontinuado por el fabricante. Está disponible principalmente a través de canales de excedentes o del mercado secundario.
¿Cuál es el rango de entrada para este módulo?
El 1771-WS admite un rango de señal de entrada de 0 a 30 mV, adecuado para sensores de celda de carga de galgas extensiométricas estándar.
¿Este módulo requiere alimentación externa?
El módulo obtiene su energía de funcionamiento del plano posterior del PLC-5 a 5 VCC; asegúrese de que su fuente de alimentación pueda soportar el consumo de corriente de 1.5 A de este módulo.
