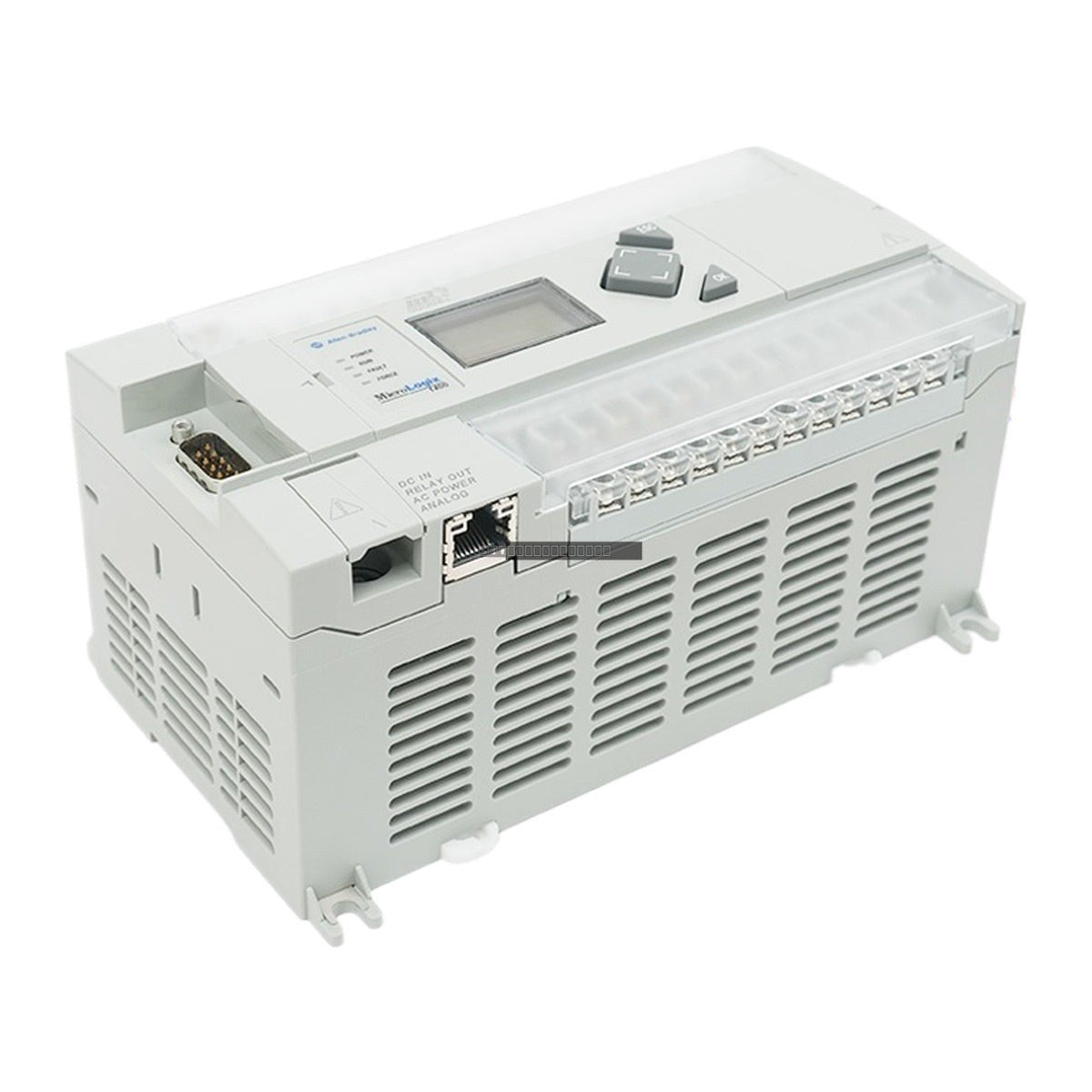

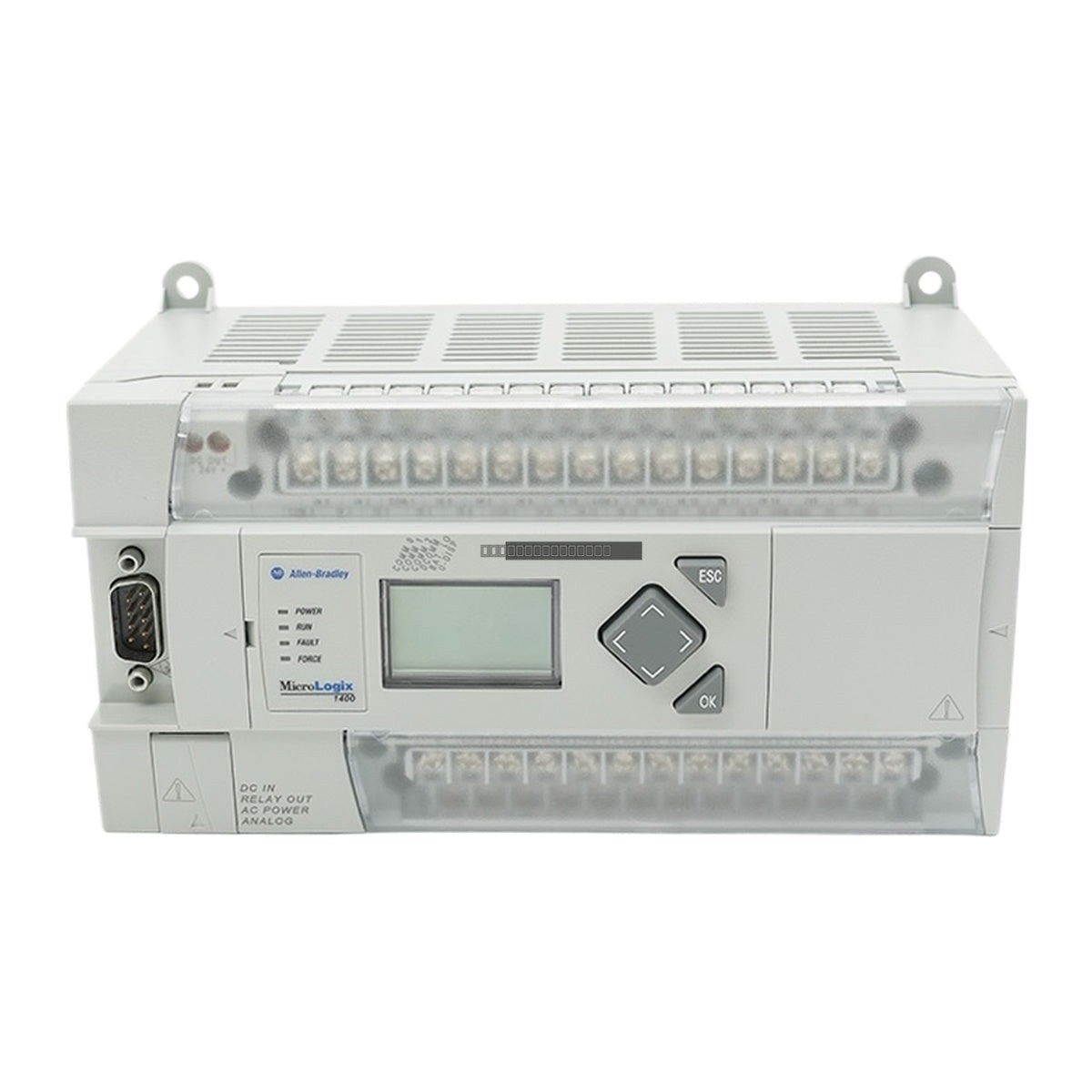

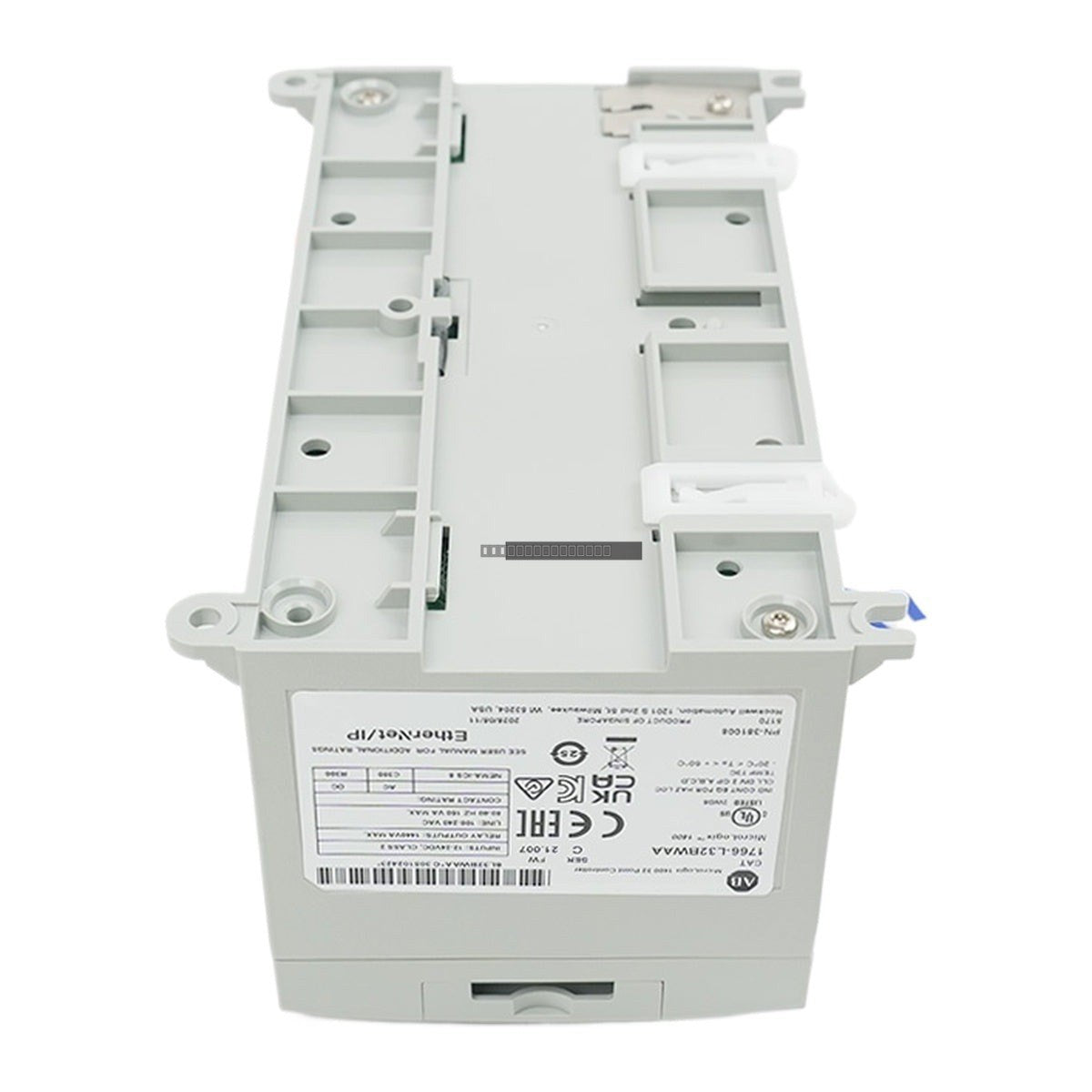

Controlador Lógico Programable Allen-Bradley 1766-L32BWAA MicroLogix 1400

El Allen-Bradley 1766-L32BWAA es un controlador MicroLogix 1400 de alto rendimiento diseñado para tareas versátiles de automatización industrial. Este PLC compacto ofrece robustas capacidades de procesamiento, E/S analógicas y digitales integradas, y funciones avanzadas de comunicación, lo que lo convierte en una opción fiable para sistemas de control de pequeña a mediana escala.

Características

• Puerto Ethernet/IP integrado para una integración de red sin interrupciones.
• Pantalla LCD incorporada con retroiluminación para monitoreo de estado local y configuración de red.
• Soporta hasta siete módulos de expansión de E/S 1762 para escalabilidad del sistema.
• Incluye tres puertos de comunicación: uno Ethernet, uno combinado RS-232/RS-485 aislado y un puerto RS-232C no aislado.
• RAM con respaldo de batería para retención de datos.
• Opciones de montaje en panel o riel DIN para una instalación flexible.

Aplicaciones

• Maquinaria Industrial General: Embalaje, manejo de materiales, transportadores y líneas de ensamblaje.
• Control de Procesos: Gestión de bucles PID para aplicaciones químicas, de petróleo y gas.
• Agua y Aguas Residuales: Integración SCADA para control de bombas y válvulas.
• Alimentos y Bebidas: Procesamiento por lotes y monitoreo automatizado de sensores.
• HVAC y Automatización de Edificios: Sistemas de control de iluminación y clima.

Especificaciones Técnicas

Pautas de Instalación

• Montaje: El controlador se puede montar en un riel DIN o directamente en un panel. Asegure un espacio adecuado alrededor de la unidad para permitir una ventilación y disipación de calor correctas.
• Cableado: Utilice un transformador de aislamiento para el suministro de energía CA. Conecte 0V CC al terminal neutro y use el terminal de alimentación de usuario de 24V CC provisto para dispositivos de campo.
• Ambiental: Mantenga la tira protectora de desechos en la parte superior del controlador durante la instalación para evitar que material extraño ingrese a la unidad.
• Seguridad: Siempre desconecte todas las fuentes de alimentación antes de insertar o retirar el controlador o cualquier módulo de expansión.
• Programación: Requiere el software RSLogix 500 (se recomienda la versión 8.1 o superior) para la configuración y el desarrollo de la lógica.

Preguntas frecuentes

¿Cuál es la función principal del 1766-L32BWAA?

El 1766-L32BWAA es un controlador lógico programable (PLC) utilizado para automatizar procesos industriales mediante la supervisión de entradas y el control de salidas basándose en una lógica definida por el usuario.

¿Qué representa el sufijo 'AA' en el número de modelo?

El sufijo 'AA' indica que este modelo específico incluye capacidades de E/S analógicas integradas, específicamente 4 entradas analógicas y 2 salidas analógicas.

¿Se puede expandir este controlador?

Sí, el 1766-L32BWAA admite la adición de hasta siete módulos de expansión de E/S de la serie 1762 para aumentar el recuento total de E/S.

¿Qué protocolos de comunicación son compatibles?

Es compatible con EtherNet/IP a través del puerto Ethernet incorporado, así como con protocolos seriales estándar (DF1, DH-485, Modbus RTU) a través de sus puertos RS-232/RS-485.
