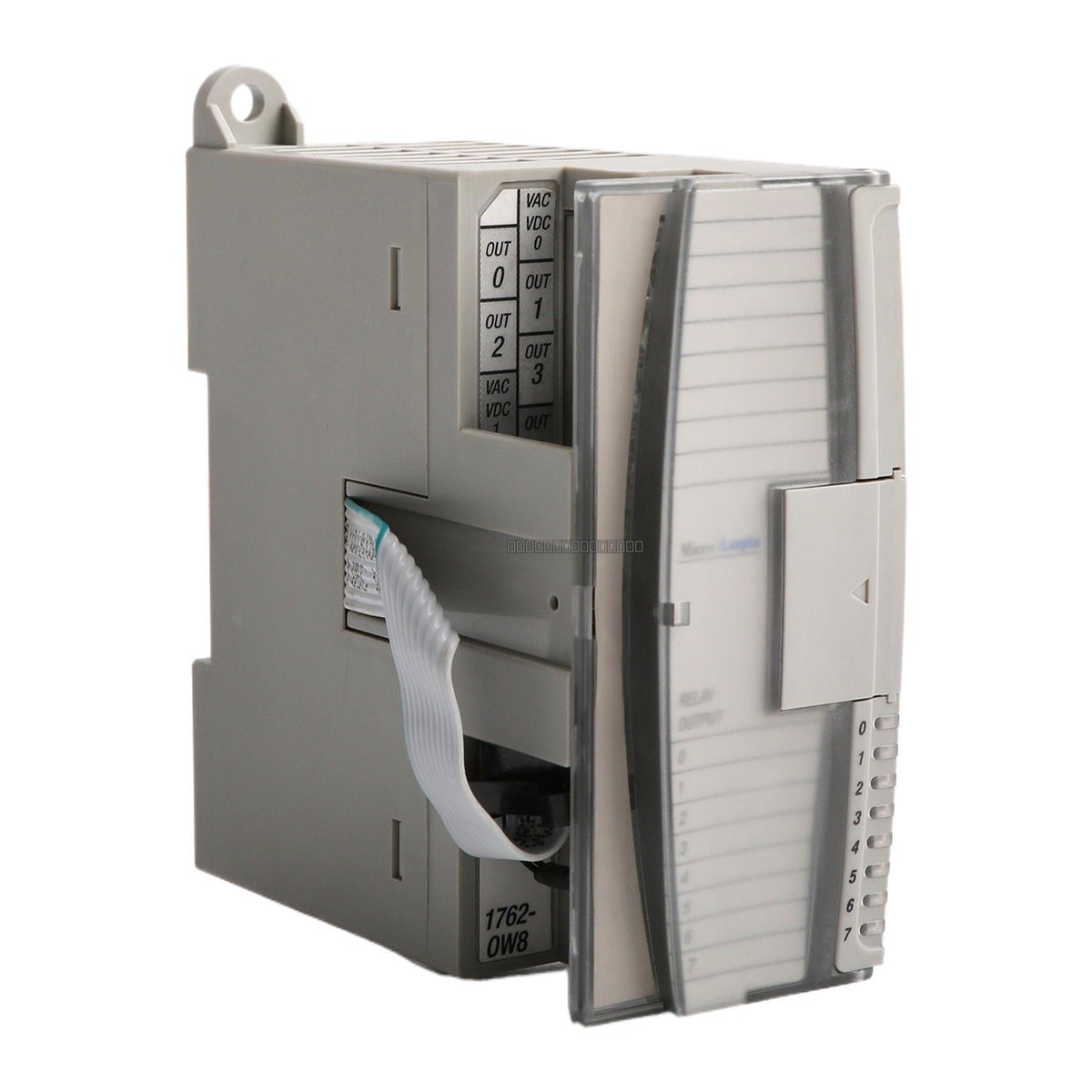

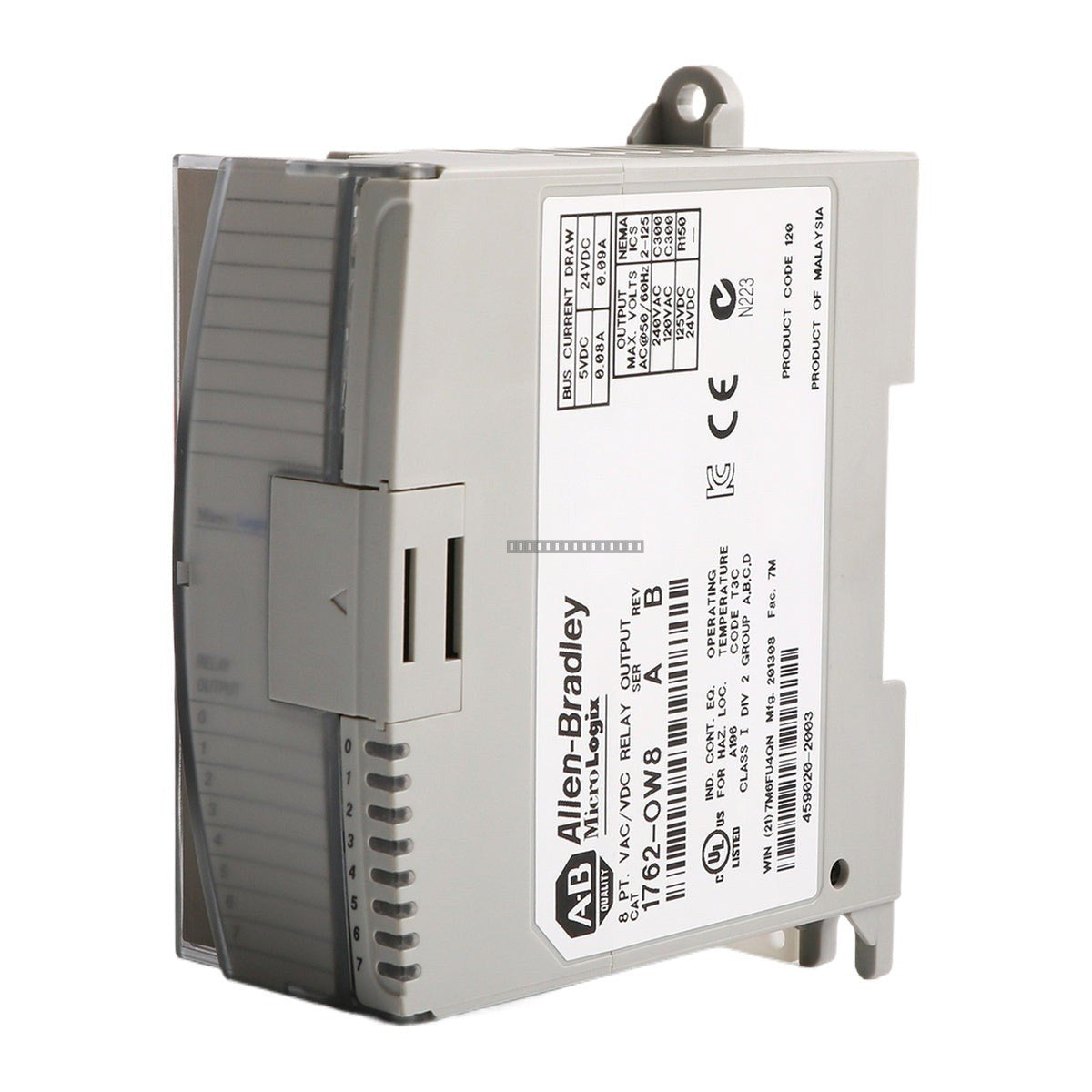

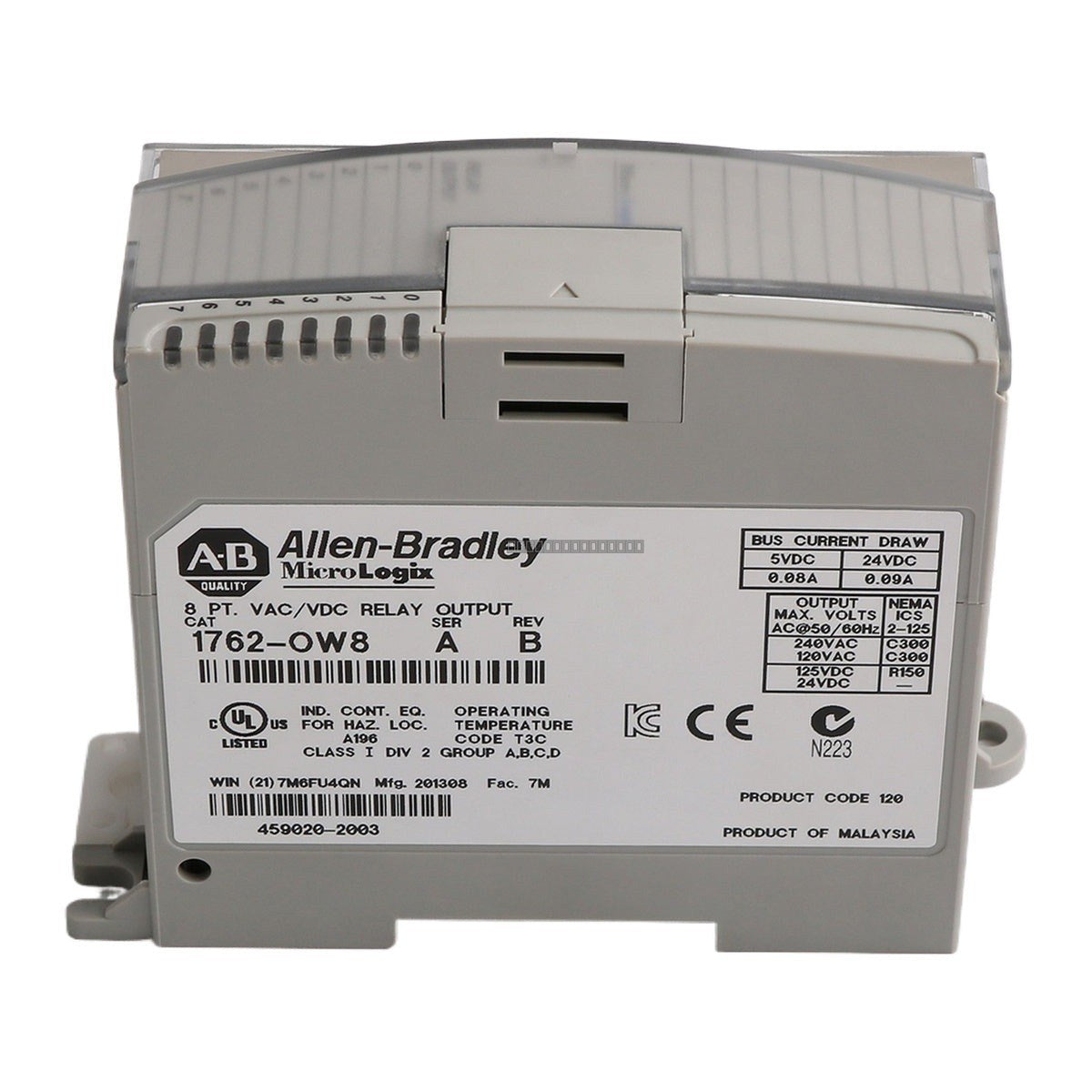

El Allen-Bradley 1762-OW8 es un módulo de expansión de salida de relé especializado diseñado para las familias de controladores MicroLogix 1100, 1200 y 1400. Este módulo proporciona ocho puntos de salida de relé aislados, lo que permite el control de varios dispositivos de campo como arrancadores de motor, contactores y válvulas solenoides. Está diseñado para proporcionar capacidades de conmutación flexibles tanto para aplicaciones de carga de CA como de CC dentro de sistemas de control industrial.
Características
Ocho (8) canales de salida de relé de CA/CC independientes.
Organizados en dos (2) grupos aislados de cuatro (4) canales cada uno.
Compatible con los controladores lógicos programables MicroLogix 1100, 1200 y 1400.
Soporta un amplio rango de voltaje de operación para una integración versátil de dispositivos de campo.
Diseño compacto adecuado para armarios de control con espacio limitado.
Opciones de montaje en riel DIN o en panel para una instalación flexible.
Especificaciones Técnicas
Modelo de Producto
1762-OW8
Tipo de Salida
Relé Normalmente Abierto
Número de Salidas
8
Grupos
2 (4 puntos por grupo)
Rango de Voltaje de Operación
5-265 V CA; 5-125 V CC
Corriente Máxima por Punto
2.5 A
Retardo de Señal
10 ms
Montaje
Riel DIN o Montaje en Panel
Clasificación de Distancia de la Fuente de Alimentación
6 Módulos
Pautas de Instalación
Asegúrese de que la alimentación del controlador esté desconectada antes de instalar o quitar el módulo para evitar descargas eléctricas o daños al backplane.
El módulo debe montarse en un ambiente limpio y seco dentro del rango de temperatura de funcionamiento especificado.
Utilice cables blindados para el cableado de salida para minimizar la interferencia electromagnética (EMI) en entornos industriales con mucho ruido.
Asegure una conexión a tierra adecuada del riel DIN o del panel para mantener la integridad del sistema.
Verifique que la corriente de carga no exceda la clasificación de 2.5 A por punto para evitar la degradación del contacto del relé.
Mantenga un espacio adecuado alrededor del módulo para permitir una disipación de calor y un flujo de aire adecuados.
Preguntas Frecuentes
¿Qué controladores son compatibles con el 1762-OW8?
El 1762-OW8 está diseñado específicamente para su uso con los controladores de la serie Allen-Bradley MicroLogix 1100, 1200 y 1400.
¿Este módulo puede manejar cargas de CA y CC?
Sí, el 1762-OW8 cuenta con salidas de relé capaces de conmutar cargas tanto de CA (5-265V) como de CC (5-125V), lo que lo hace muy versátil para aplicaciones de voltaje mixto.
¿Cómo se agrupan las salidas en este módulo?
Las ocho salidas se dividen en dos grupos aislados, con cuatro canales en cada grupo, lo que permite configuraciones de fuente de alimentación separadas si la aplicación lo requiere.
