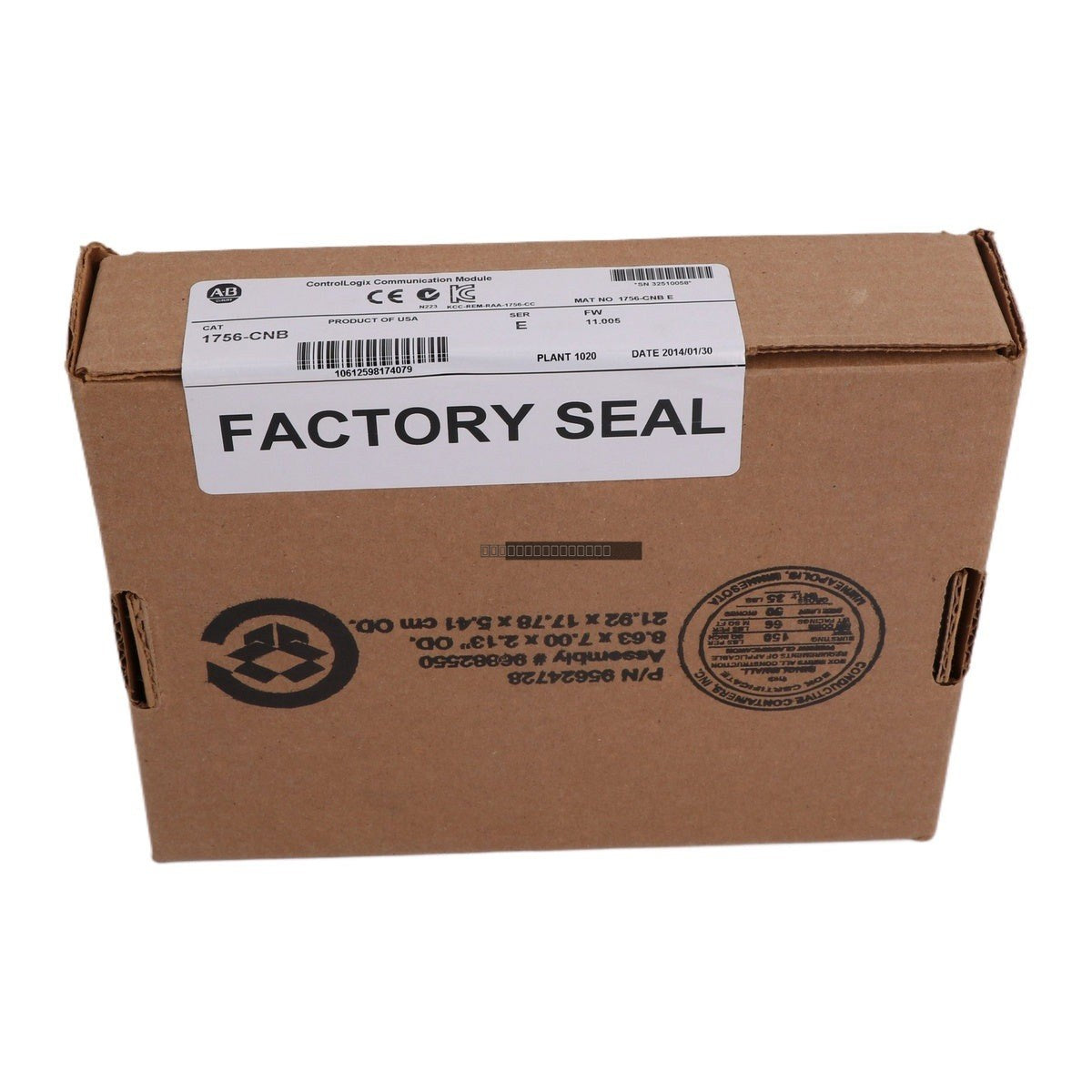

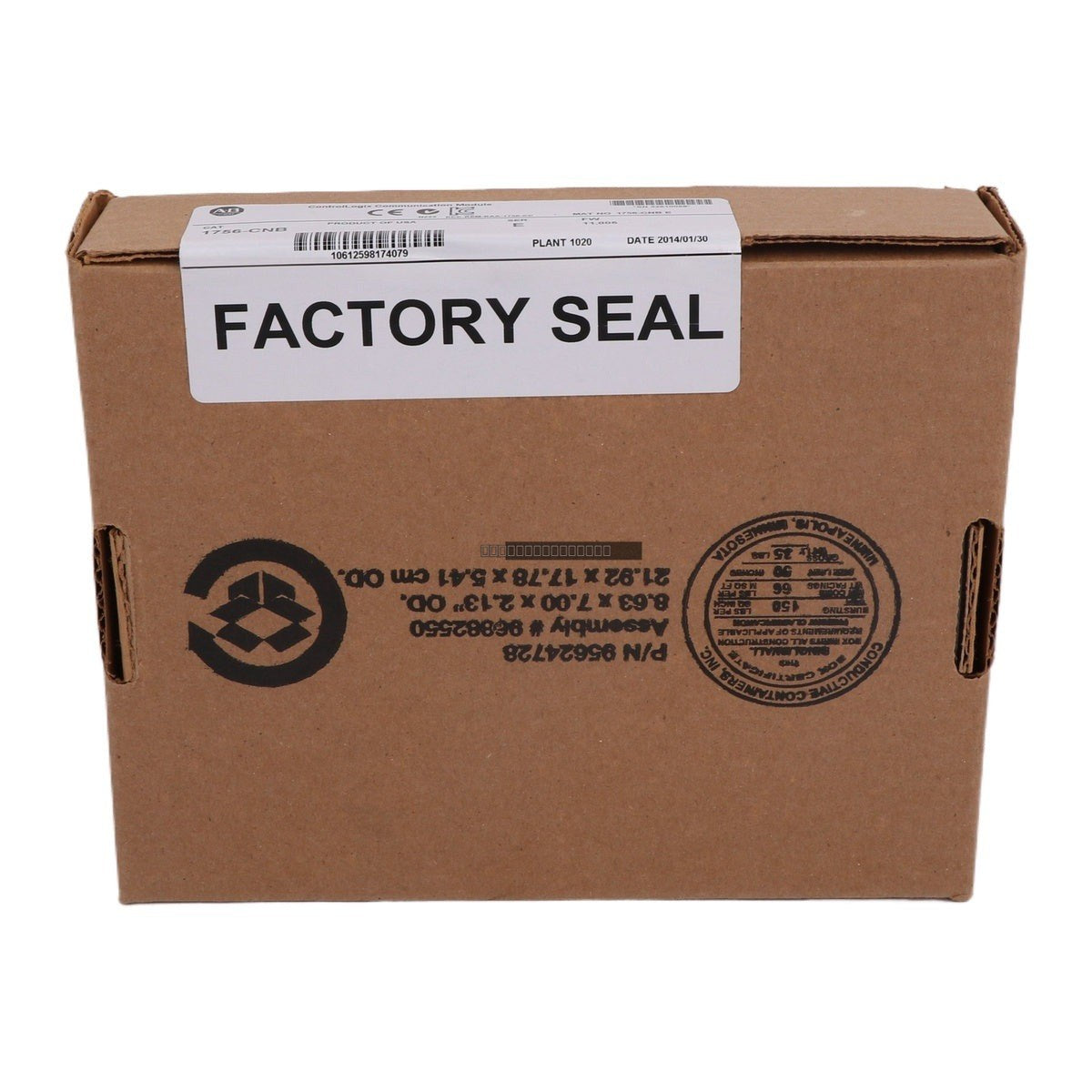

El Allen-Bradley 1756-CNB es un módulo puente de comunicación ControlLogix ControlNet diseñado para facilitar el intercambio de datos a alta velocidad entre un controlador ControlLogix y una red ControlNet. Como componente crítico en la arquitectura de ControlLogix, este módulo gestiona la transferencia de datos de E/S y mensajes a través de la red, admitiendo hasta 99 nodos y 64 conexiones. Proporciona una interfaz confiable para sistemas de control distribuidos que requieren un rendimiento de comunicación determinista.
Características
Admite comunicación ControlNet a una velocidad de 5 Mbps.
Proporciona un único puerto ControlNet para la conectividad de red.
Diseñado para una integración perfecta en el chasis ControlLogix.
Admite hasta 99 nodos y 64 conexiones para configuraciones de red escalables.
Gestión de energía eficiente con baja disipación térmica.
Especificaciones técnicas
Modelo de producto
1756-CNB
Tipo de módulo
Módulo puente ControlNet
Velocidad de comunicación
5 Mbps
Nodos máximos
99
Conexiones máximas
64
Corriente de entrada
970 mA a 5,1 VCC; 1,7 mA a 24 VCC
Disipación de potencia
5,1 vatios
Disipación térmica
17,4 BTU/h
Pautas de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o quitar el módulo.
Deslice el módulo en la ranura designada en el chasis y asegúrese de que esté completamente asentado antes de apretar los tornillos de montaje.
Utilice el cableado ControlNet adecuado y asegure la terminación correcta en ambos extremos del segmento de red para mantener la integridad de la señal.
Mantenga un espacio adecuado alrededor del chasis para asegurar un flujo de aire y una refrigeración adecuados.
Evite tender cables de comunicación cerca de líneas de alta tensión o fuentes de interferencia electromagnética (EMI).
Siga las precauciones estándar de ESD (descarga electrostática) al manipular el módulo.
Preguntas frecuentes
¿Cuál es la función principal del 1756-CNB?
El 1756-CNB actúa como un puente entre el backplane ControlLogix y la red ControlNet, permitiendo que el controlador se comunique con E/S remotas y otros controladores en la red.
¿Este módulo requiere alimentación externa?
No, el 1756-CNB extrae la energía requerida directamente del backplane del chasis ControlLogix.
¿Cuál es la velocidad máxima de datos para este módulo?
El 1756-CNB admite una velocidad de comunicación ControlNet fija de 5 Mbps.
