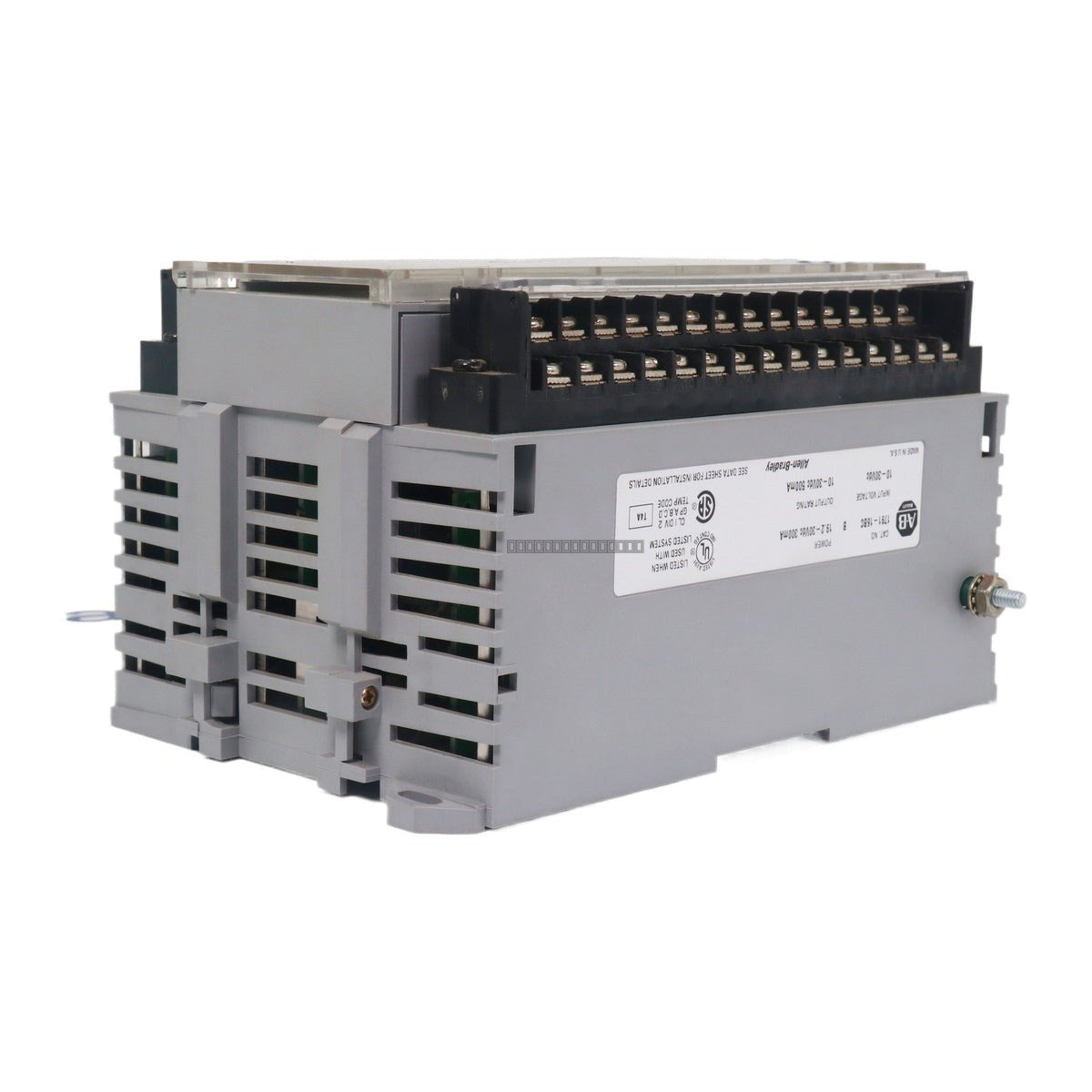

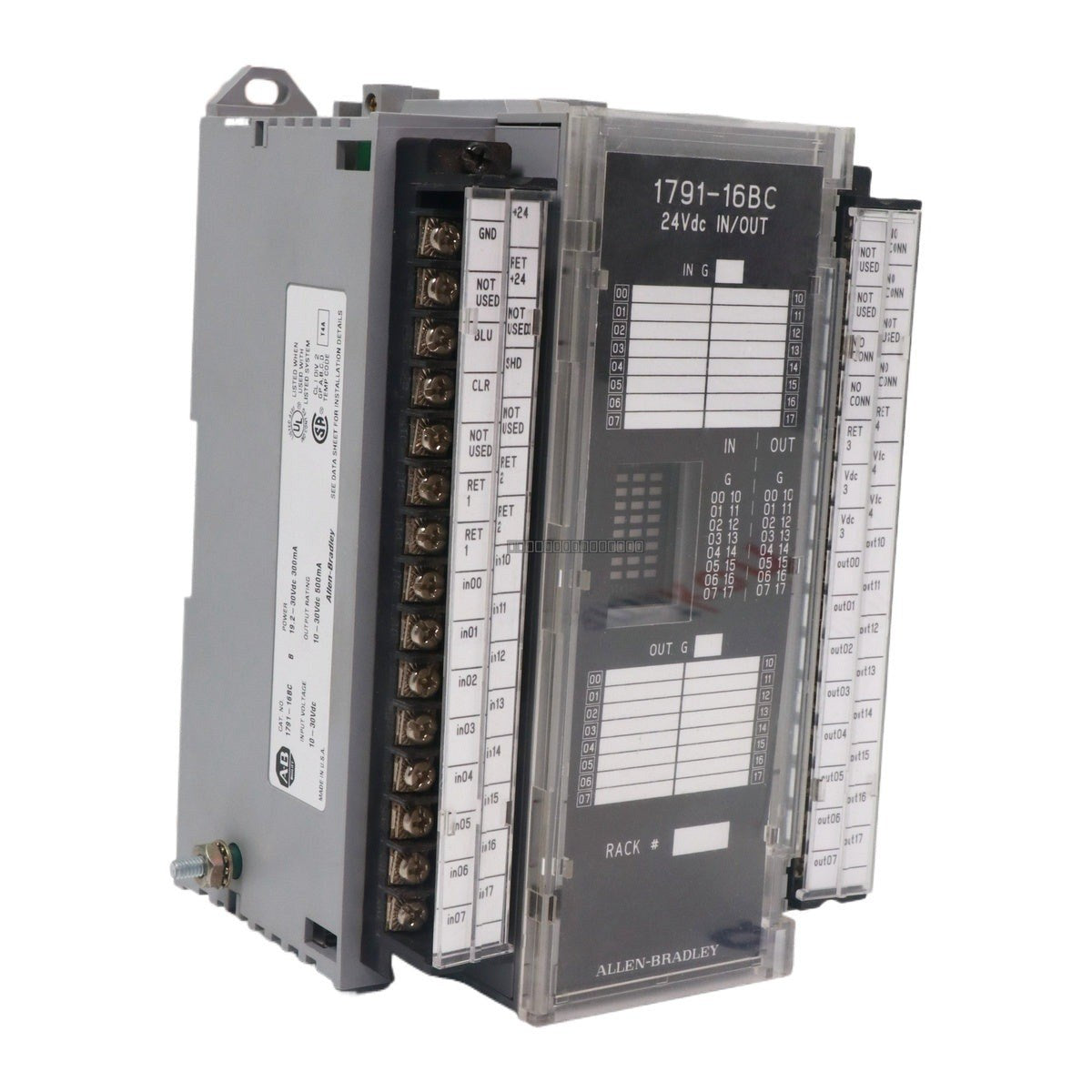

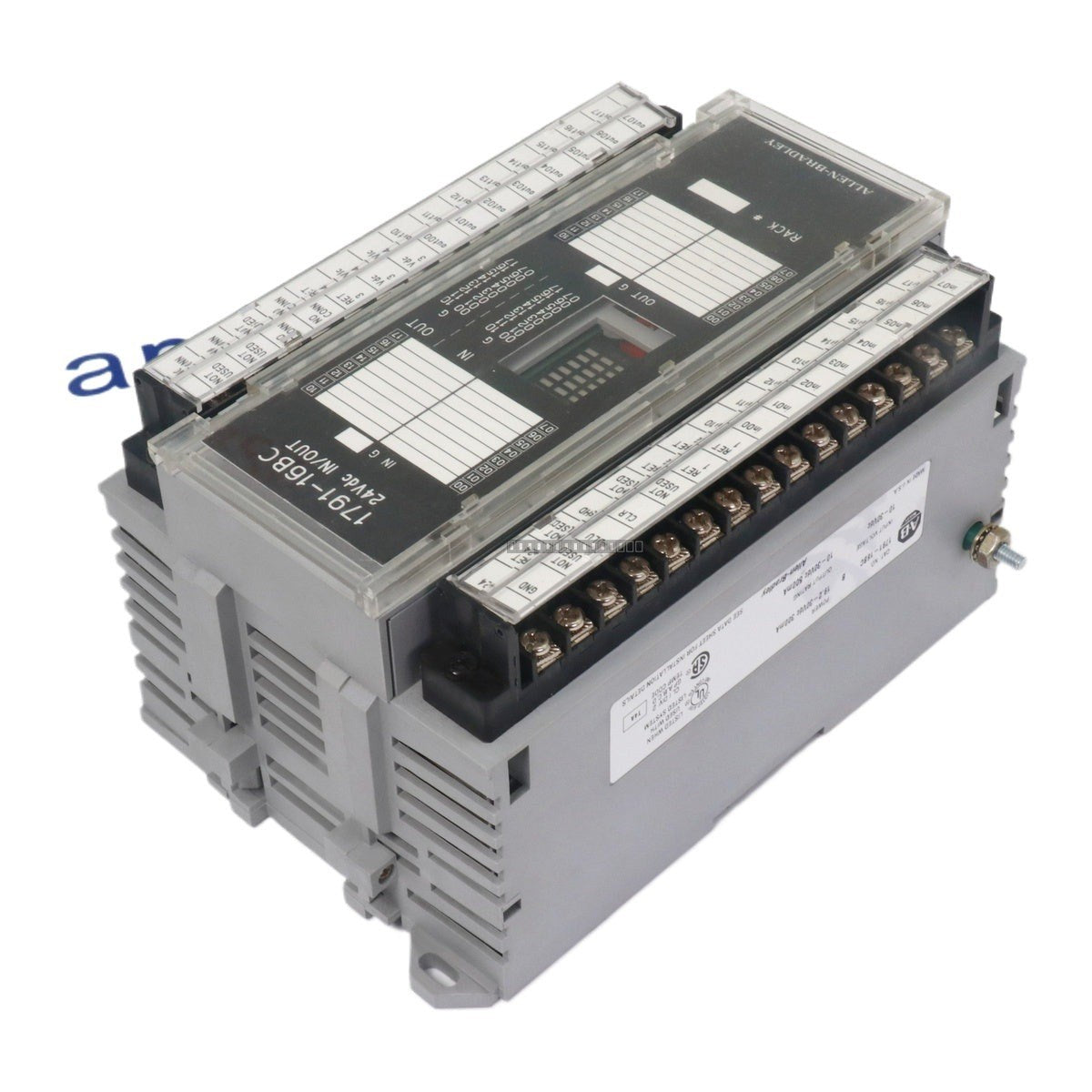

El Allen-Bradley 1791-16BC es un módulo de E/S en bloque diseñado para aplicaciones de automatización industrial. Esta unidad proporciona 16 entradas y 16 salidas, operando dentro de un rango de voltaje de 10-30 VDC. Como solución compacta de E/S en bloque, está diseñado para interconectar dispositivos de campo directamente con el sistema de control, facilitando el procesamiento eficiente de señales en arquitecturas de E/S distribuidas.
Características
16 entradas organizadas en 2 grupos de 8.
16 salidas discretas para un control versátil.
Compatible con sistemas de control de 24V DC.
Carcasa robusta estilo bloque para entornos industriales.
Amplio rango de voltaje de operación de 10-30V DC.
Especificaciones Técnicas
Modelo del Producto
1791-16BC
Entradas
16 (2 grupos de 8)
Rango de Voltaje en estado "On"
10-30V DC
Corriente en estado "Off" (Máx.)
11.0mA @ 30V
Corriente en estado "Off" (Mín.)
2.5mA @ 10V
Voltaje en estado "Off" (Máx.)
5V DC
Impedancia de Entrada (Máx.)
3.4K ohms
Corriente Mín. en estado "On" (Salida)
1mA por salida
Caída Máx. de Voltaje en estado "On"
1.0V @ corriente nominal
Corriente de Fuga en estado "Off" (Máx.)
0.5mA
Retraso de Señal de Salida
0.5ms encendido / 1.0ms apagado
Guía de Instalación
Asegúrese de que la fuente de alimentación esté desconectada antes de instalar o retirar el módulo para evitar daños eléctricos.
Monte el módulo en un lugar que permita una ventilación y refrigeración adecuadas para mantener temperaturas de funcionamiento óptimas.
Utilice cables blindados para las conexiones de E/S para minimizar la interferencia electromagnética (EMI) en entornos industriales con alto ruido.
Verifique que todas las conexiones de cableado estén seguras y terminadas correctamente según el diseño de los terminales del módulo.
Manipule el módulo con cuidado, siguiendo las prácticas estándar de protección ESD (descarga electrostática) durante la instalación.
Preguntas Frecuentes
¿El 1791-16BC sigue en producción?
No, el Allen-Bradley 1791-16BC fue oficialmente descontinuado por el fabricante el 30 de junio de 2015. Proporcionamos unidades excedentes o reacondicionadas de alta calidad para dar soporte a sistemas antiguos.
¿Cuáles son los modelos de repuesto compatibles para esta unidad?
El 1791-16BC es a menudo intercambiable con las revisiones 1791-16BC/B y 1791-16BC/C, dependiendo de sus requisitos específicos del sistema.
