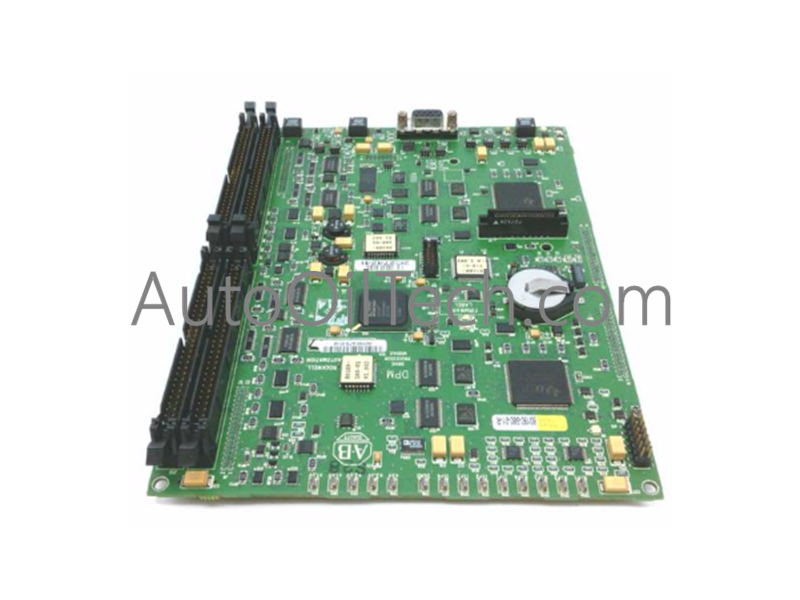

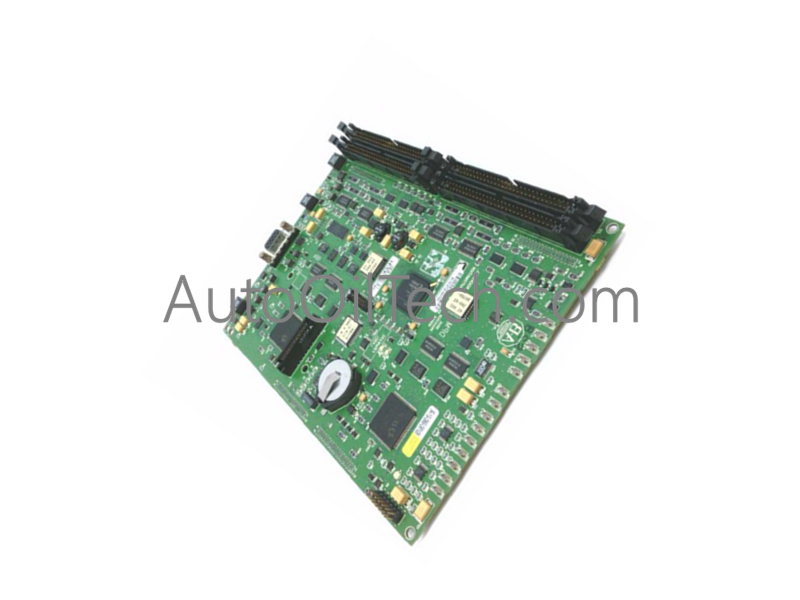

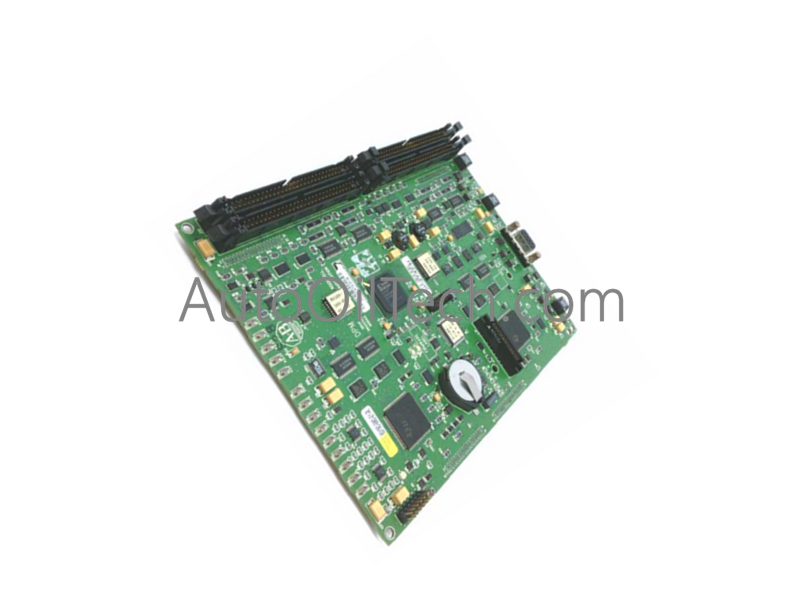

Tarjeta de entrada digital de rectificador Allen-Bradley 80190-380-01-R

Configurada para la detección de señales discretas y el acondicionamiento de señales de CC en arquitecturas de control de PLC Allen-Bradley, la Allen-Bradley 80190-380-01-R (Placa rectificadora 80190-380-01-R) proporciona ejecución física/eléctrica directa.

Desglose del sufijo y matriz del modelo

La designación 80190-380-01-R identifica un conjunto de PCB de entrada digital de 8 canales dentro del marco de hardware 80190. El número de modelo base 80190-380-01 especifica el diseño de la placa de circuito principal y el manejo de entradas de 24 VCC, mientras que los sufijos de revisión indican actualizaciones de componentes y revisiones de calibración de fábrica.

Especificaciones de hardware

Velocidad de comunicación del bus del backplane y procesamiento de entrada digital

El módulo de entrada digital Allen-Bradley 80190-380-01-R acondiciona señales de campo discretas de 24 VCC a través de 8 canales independientes, funcionando con un bajo consumo de corriente de 5 mA por canal. Utilizando una alta velocidad de comunicación del bus del backplane a través de los backplanes del PLC Allen-Bradley, la placa transfiere los estados de entrada digitalizados directamente al procesador principal sin retrasos en el escaneo del sistema. Los circuitos de acondicionamiento de señal integrados suprimen los picos de ruido y proporcionan una detección de estado limpia para bucles de control de automatización industrial de alta velocidad.

Preguntas frecuentes

P: ¿Cómo se alimenta la placa 80190-380-01-R dentro del gabinete del sistema anfitrión?

R: La energía de funcionamiento lógico se suministra a través del backplane del sistema interno, mientras que los canales de entrada digital monitorean señales de campo externas de 24 VCC que consumen 5 mA por canal activo.

P: ¿Qué precauciones de montaje se deben tomar durante la instalación de la placa?

R: La placa de circuito debe fijarse a separadores no conductores dentro del conjunto del rack, asegurando que los tornillos de montaje establezcan un contacto de tierra adecuado con los puntos de tierra del chasis.

P: ¿Se puede insertar el módulo 80190-380-01-R mientras el backplane está encendido?

R: No, la energía de control principal debe desconectarse por completo antes de instalar o quitar la placa para evitar picos de voltaje a través del bus del backplane interno.

Guías de instalación en campo

1. Desenergice todas las líneas de suministro primarias y los circuitos de energía de control que alimentan el rack del PLC anfitrión antes de realizar el mantenimiento.
2. Póngase una pulsera antiestática conectada a un terminal de tierra verificado.
3. Coloque la PCB 80190-380-01-R en los separadores de montaje del subchasis designados.
4. Apriete firmemente todos los tornillos de fijación para asegurar una retención mecánica confiable y una continuidad de conexión a tierra adecuada.
5. Conecte el cableado de campo de entrada de 24 VCC externo a los terminales de los canales, asegurando la polaridad correcta y un enrutamiento limpio de los cables lejos de las líneas de alimentación de CA.
