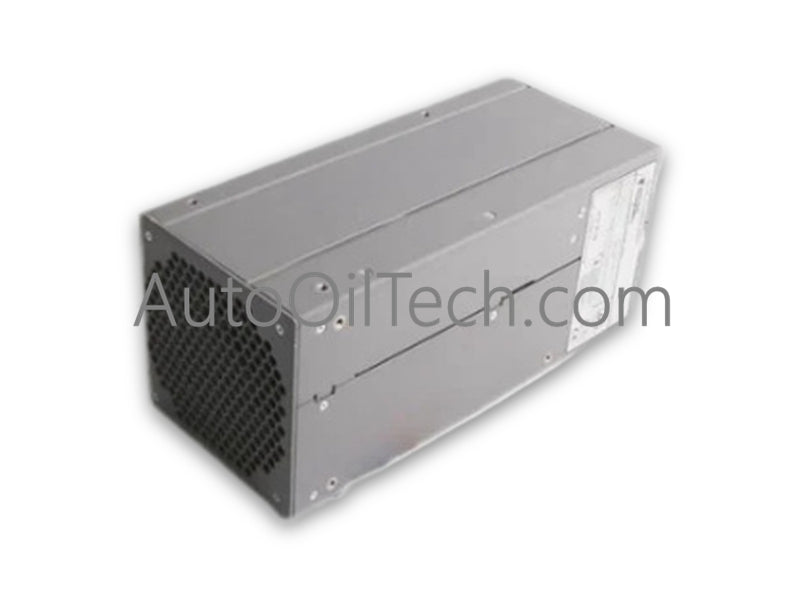

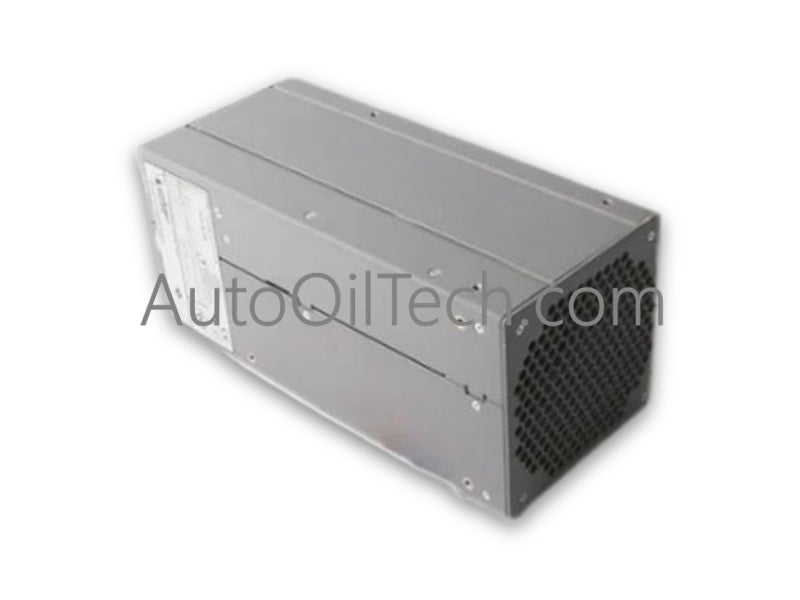

Módulo de fuente de alimentación Allen-Bradley 80026-173-23

Configurada para la conversión de energía de CA a CC y la regulación de voltaje en arquitecturas de control Allen-Bradley, la Allen-Bradley 80026-173-23 (Módulo de fuente de alimentación 80026-173) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

La designación 80026-173-23 identifica un conjunto de fuente de alimentación conmutada de CA a CC de 350 W dentro de la familia de hardware 80026. La serie de catálogo base 80026-173 especifica la topología de conversión primaria y los circuitos de regulación de salida de 12 VCC, mientras que el sufijo -23 indica especificaciones de componentes de fábrica y niveles de revisión de hardware específicos.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa base y regulación de energía

La fuente de alimentación Allen-Bradley 80026-173-23 convierte una entrada monofásica universal de 100-240 VCA en una salida regulada de 12 VCC con una eficiencia operativa del 90 %. Con una potencia continua de hasta 350 W, el módulo admite un procesamiento de sistema estable y una alta velocidad de comunicación del bus de la placa base en los racks Allen-Bradley conectados. Los diseños de disipación térmica de alta eficiencia permiten un funcionamiento continuo fiable en un rango de temperatura de funcionamiento ampliado de -40 a +70 grados C.

Preguntas frecuentes

P: ¿Qué rango de voltaje de entrada de CA acepta la unidad de fuente de alimentación 80026-173-23?

R: La fuente de alimentación funciona con voltajes de entrada de CA monofásicos universales que van de 100 VCA a 240 VCA.

P: ¿Qué voltaje de salida y nivel de potencia proporciona el módulo 80026-173-23?

R: El módulo suministra una salida regulada de 12 VCC con una potencia de salida continua máxima de 350 W.

P: ¿Se puede reemplazar la fuente de alimentación 80026-173-23 mientras la línea de suministro de CA está activa?

R: No, la alimentación principal de CA debe desenergizarse y bloquearse por completo antes de instalar, cablear o quitar la unidad para evitar descargas eléctricas o daños al hardware.

Pautas de instalación en campo

1. Desconecte y bloquee todas las líneas de suministro de CA principales que alimentan el gabinete de control antes de comenzar la instalación.
2. Póngase una muñequera antiestática con conexión a tierra antes de manipular el módulo de la fuente de alimentación.
3. Fije firmemente el módulo 80026-173-23 al panel del gabinete o al marco de montaje del chasis utilizando los tornillos de montaje adecuados.
4. Verifique que los terminales de conexión a tierra de protección (PE) estén conectados para establecer una continuidad de tierra de baja impedancia.
5. Conecte los cables de 100-240 VCA entrantes y los conductores de carga de salida de 12 VCC a sus respectivos terminales, observando la polaridad de CC correcta antes de energizar la alimentación.
