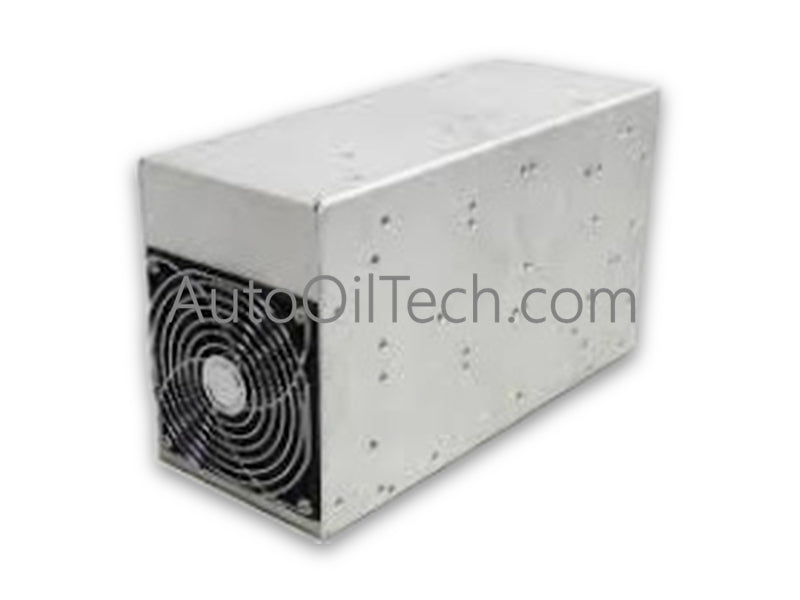

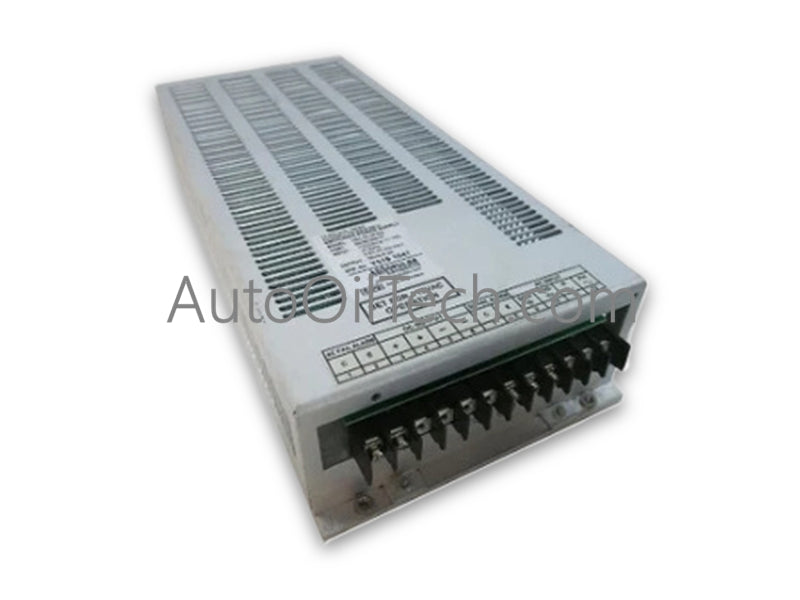

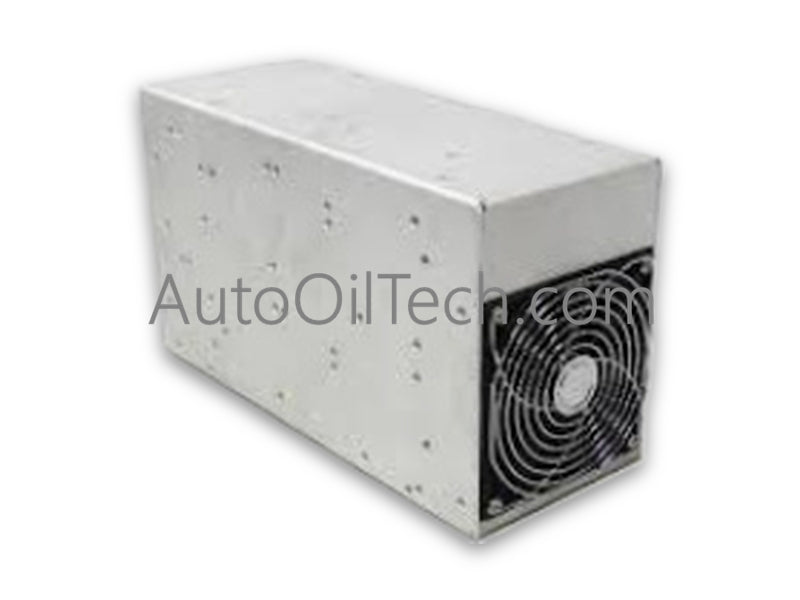

Módulo de fuente de alimentación de CC Allen-Bradley 80026-096-01

Configurada para la conversión y distribución de energía de CC de alta corriente en sistemas de control de automatización Allen-Bradley, la Allen-Bradley 80026-096-01 (fuente de alimentación 80026-096) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

La designación del modelo 80026-096-01 especifica un convertidor de potencia de CC a CC de alta salida dentro de la serie de hardware 80026. El identificador del modelo base 80026-096 designa la topología del regulador de conmutación central y el diseño de doble rango de entrada, mientras que el sufijo -01 indica la revisión del circuito interno y la especificación de ensamblaje estándar.

Especificaciones de hardware

Velocidad de comunicación del bus del backplane e integración EtherNet/IP

El módulo de conversión de potencia Allen-Bradley 80026-096-01 cuenta con capacidad de comunicación nativa EtherNet/IP para entregar telemetría operativa en tiempo real, estado de voltaje y diagnósticos de fallas directamente a la CPU del PLC principal. Operando con alta velocidad de comunicación del bus del backplane a través de plataformas ControlLogix o CompactLogix conectadas, la unidad regula rieles de salida de 12 VCC o +24 VCC entregando hasta 50 A de corriente continua. El filtrado de señal integrado suprime la ondulación de voltaje en el bus de CC de automatización industrial.

Preguntas frecuentes

P: ¿Qué rangos de voltaje de entrada primarios son compatibles con el módulo 80026-096-01?

R: El módulo admite rangos de entrada de CC industriales estándar que cubren ventanas operativas de 12-24 VCC y 24-48 VCC.

P: ¿Qué protocolos de red utiliza el 80026-096-01 para el diagnóstico remoto?

R: La unidad cuenta con una interfaz EtherNet/IP integrada para monitoreo en tiempo real de la corriente de salida, los niveles de voltaje y las condiciones térmicas a través de la red.

P: ¿Se puede cambiar en caliente la fuente de alimentación 80026-096-01 mientras está bajo carga?

R: No, las fuentes de alimentación de CC entrantes deben desenergizarse y aislarse por completo antes de montar o quitar el módulo de alimentación para evitar arcos eléctricos.

Pautas de instalación en campo

1. Aísle y bloquee las fuentes de alimentación de CC primarias entrantes que alimentan el panel de instalación antes de abrir el gabinete.
2. Colóquese una correa de muñeca antiestática conectada a un punto de tierra verificado antes de manipular el módulo.
3. Coloque el módulo 80026-096-01 en el panel de montaje del gabinete y apriete todos los sujetadores mecánicos para asegurar la unidad.
4. Establezca una conexión a tierra protectora de baja impedancia conectando un cable de conexión de gran calibre al perno de tierra del chasis.
5. Termine los cables de entrada de CC, salida y red EtherNet/IP en sus puertos designados, asegurando la polaridad de voltaje correcta antes de aplicar energía.
