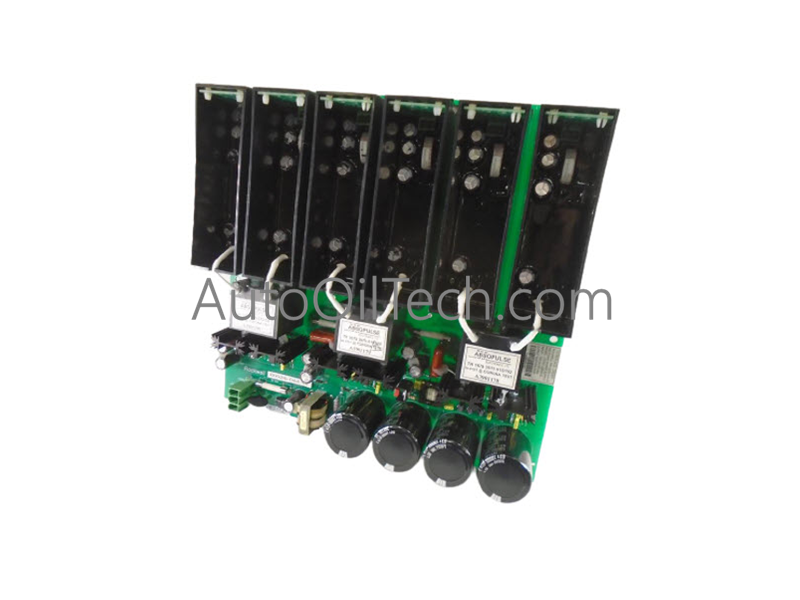

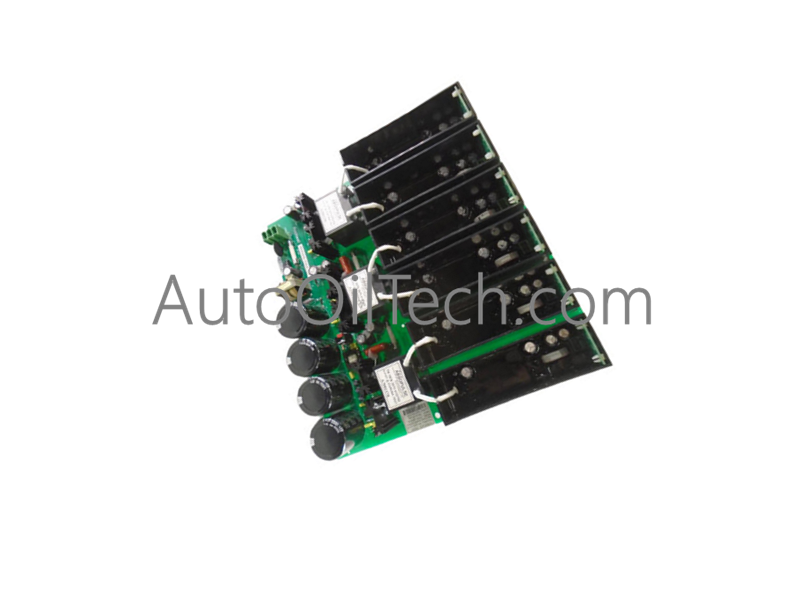

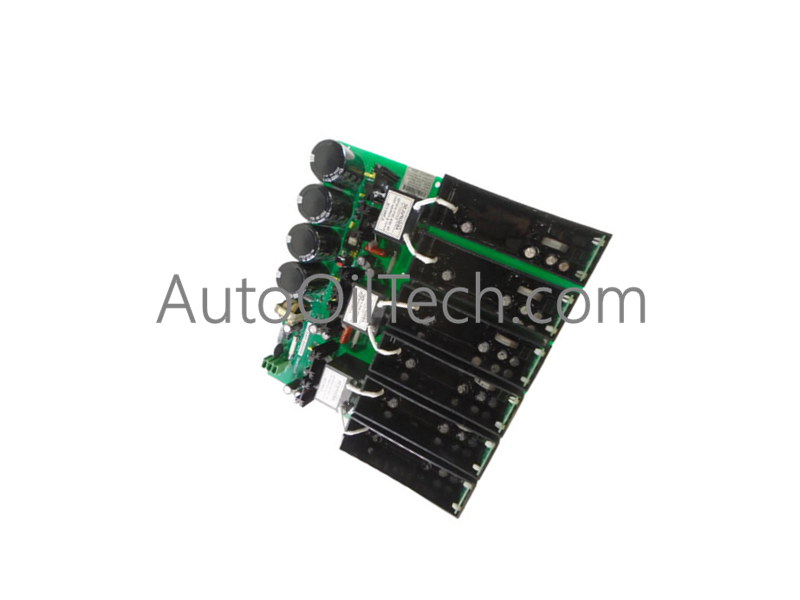

Ensamblaje de PCB de electrónica de potencia Allen-Bradley 80026-044-02

Configurada para el control de conmutación de alto voltaje en sistemas de variadores de frecuencia de voltaje medio, la Allen-Bradley 80026-044-02 (placa de control IGCT 80026-044-02) proporciona ejecución física/eléctrica directa. El conjunto de la placa de circuito se interconecta directamente con la arquitectura de puerta principal para gestionar los bucles de disparo de semiconductores de potencia de estado sólido en estructuras de potencia de variadores de 2300 V, 3300 V y 4160 V.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa posterior e integración de firmware

El ensamblaje 80026-044-02 utiliza redes de distribución de pulsos deterministas de alta velocidad para garantizar la sincronización en sub-microsegundos entre el controlador de variador central y los módulos de potencia IGCT. La velocidad de comunicación del bus de la placa posterior permite una retroalimentación inmediata de telemetría de fallas, mientras que la compatibilidad con el firmware flash mantiene la integridad constante de los pulsos de puerta y la sincronización precisa de la propagación de la señal bajo una escala dinámica de densidad de E/S en las fases del inversor de alta potencia.

Preguntas frecuentes

P: ¿Qué clases de voltaje está diseñada para soportar la placa de control 80026-044-02?

R: El ensamblaje de la placa está clasificado para su integración en estructuras de potencia de 2300 V, 3300 V y 4160 V dentro de topologías de chasis de variadores de voltaje medio.

P: ¿Existen capacidades de intercambio en caliente para la placa de circuito impreso 80026-044-02 durante el funcionamiento?

R: No. El reemplazo o el mantenimiento de la placa de control IGCT requiere un aislamiento completo de la energía y una descarga completa de todos los elementos de almacenamiento de energía del bus de CC antes de la intervención física.

P: ¿Cómo se interconecta la placa con los semiconductores de potencia?

R: La placa utiliza canales de disparo de puerta aislados de alto voltaje dedicados para entregar secuencias precisas de pulsos de encendido/apagado directamente a los ensamblajes de tiristor conmutado por puerta integrado (IGCT).

Pautas de instalación en campo

1. Asegúrese de que la unidad de variador host esté completamente desconectada de las fuentes de alimentación de CA principales, bloqueada/etiquetada, y que todos los capacitores del bus de CC estén verificados como completamente descargados.
2. Alinee la tarjeta de circuito con los rieles de montaje del chasis designados, asegurando que se mantengan las medidas de protección contra descargas electrostáticas (ESD).
3. Apriete todos los herrajes de retención estructural según los estándares de la carcasa especificados para mantener la continuidad de la conexión a tierra del chasis.
4. Verifique que los conectores del arnés de fibra óptica y eléctricos estén completamente asentados y libres de tensiones por radio de curvatura antes de aplicar la energía de control.
