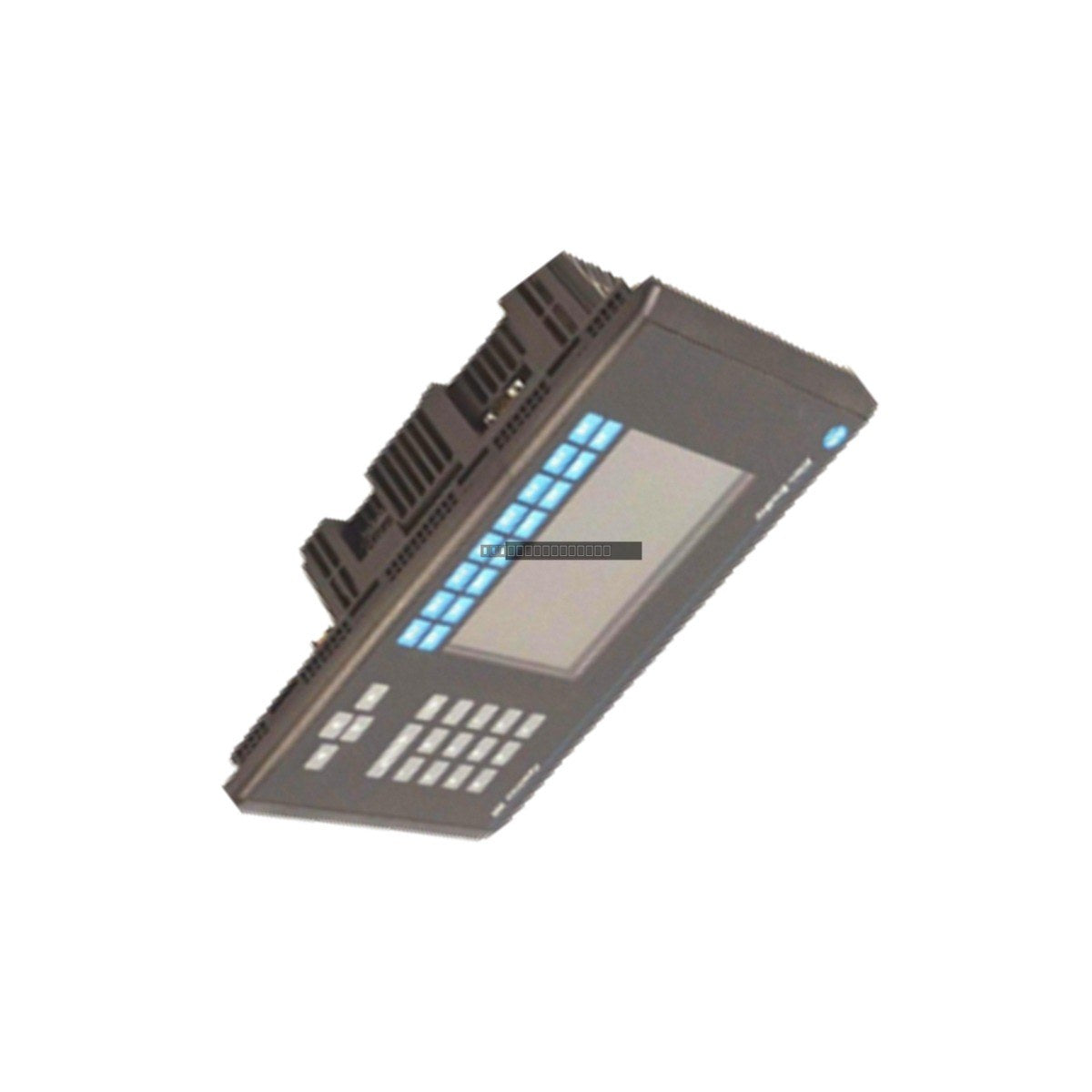

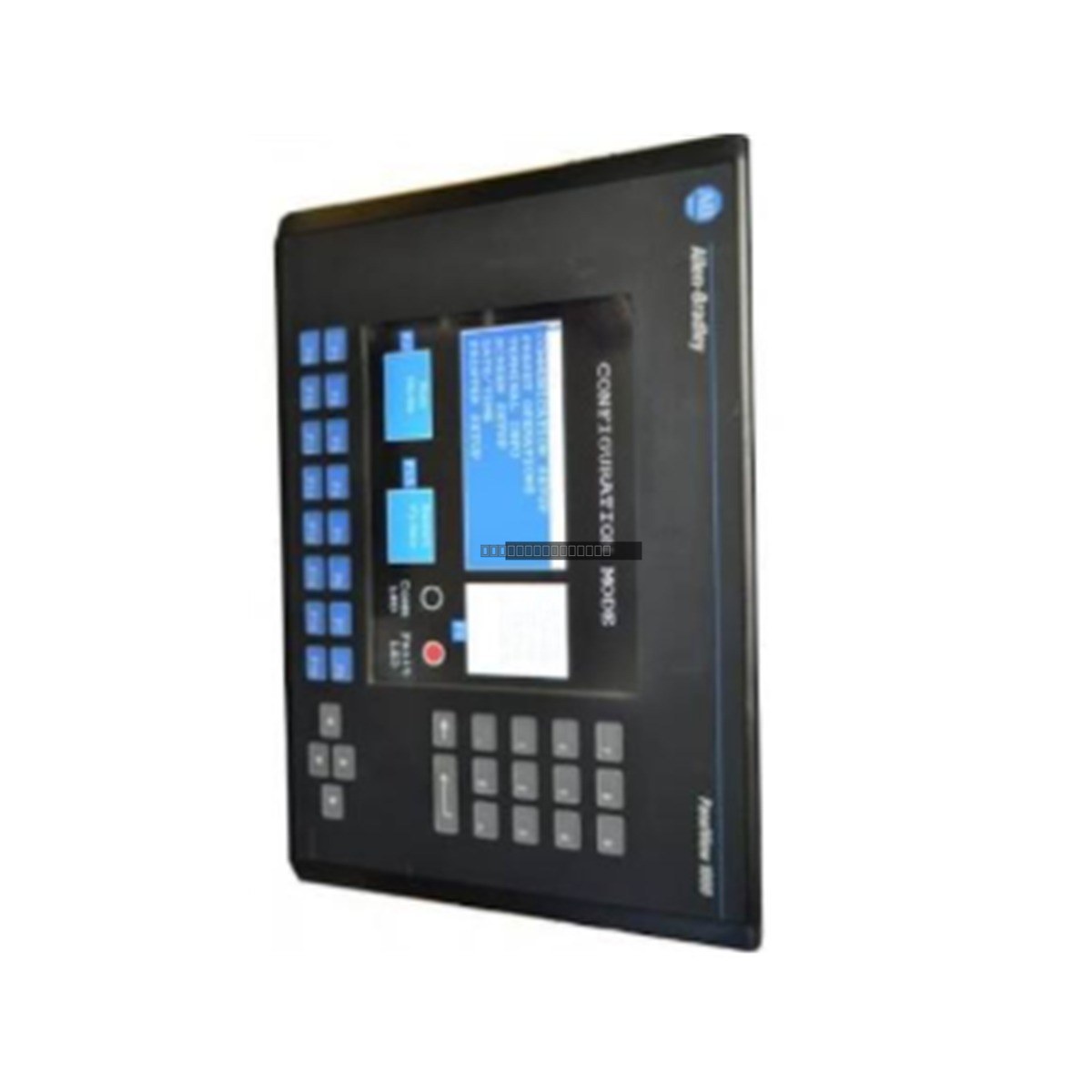

Terminal de interfaz con teclado Allen-Bradley 2711-K5A12L2 PanelView 550

El Allen-Bradley 2711-K5A12L2 es un terminal de operador PanelView 550 diseñado para un rendimiento confiable de interfaz hombre-máquina (HMI) en entornos industriales exigentes. Con un robusto bisel de acero inoxidable, esta unidad está diseñada para soportar condiciones corrosivas y desgaste físico, lo que la hace adecuada para aplicaciones petroquímicas, de aguas residuales y marinas. El terminal proporciona una visualización clara de los datos a través de una pantalla LCD monocromática en modo azul de 5,5 pulgadas e incluye un teclado mecánico táctil para una entrada precisa en áreas de alta vibración o cuando los operadores usan equipo de protección.

Características

• Pantalla LCD monocromática azul de alto contraste de 5,5 pulgadas.
• Teclado mecánico táctil con teclas de función (F1-F10) y matriz numérica.
• Puerto de comunicación PROFIBUS integrado para conectividad de bus de campo de alta velocidad.
• Puerto serie RS-232 dedicado para impresora o integración de dispositivos auxiliares.
• Construcción de bisel de acero inoxidable para una mayor durabilidad en entornos hostiles.
• Carcasa con clasificación NEMA 4X e IP66 para protección contra la entrada de polvo y agua.

Aplicaciones

Este terminal está diseñado para informes de telemetría de plantas locales, monitoreo de diagnóstico en tiempo real y seguimiento de alarmas. Permite a los operadores interactuar directamente con controladores lógicos programables (PLC) para gestionar variables de proceso y responder a fallas del sistema en tiempo real.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que el terminal esté montado en un recorte de panel que cumpla con las dimensiones especificadas para mantener el sello NEMA 4X/IP66.
• Verifique que la fuente de alimentación esté dentro del rango de 100-240 VCA antes de la conexión.
• Utilice cables de comunicación blindados para los puertos PROFIBUS y RS-232 para minimizar la interferencia electromagnética (EMI).
• Mantenga una conexión a tierra adecuada del chasis al bus de tierra del gabinete para garantizar la seguridad eléctrica y la inmunidad al ruido.
• Apague la unidad antes de realizar cualquier tarea de cableado o mantenimiento.
• Asegure una ventilación adecuada alrededor de la parte trasera de la unidad para evitar el sobrecalentamiento durante el funcionamiento.

Preguntas frecuentes

¿Es este terminal adecuado para uso en exteriores?

No, el 2711-K5A12L2 está clasificado para uso en interiores solamente, a pesar de su clasificación de gabinete NEMA 4X.

¿Puede esta unidad conectarse a una impresora?

Sí, el terminal cuenta con un puerto serie auxiliar RS-232 diseñado específicamente para la conectividad de la impresora para generar registros de diagnóstico y alarma en papel.
