Adaptador de comunicación Allen-Bradley 22-COMM-E PowerFlex EtherNet/IP

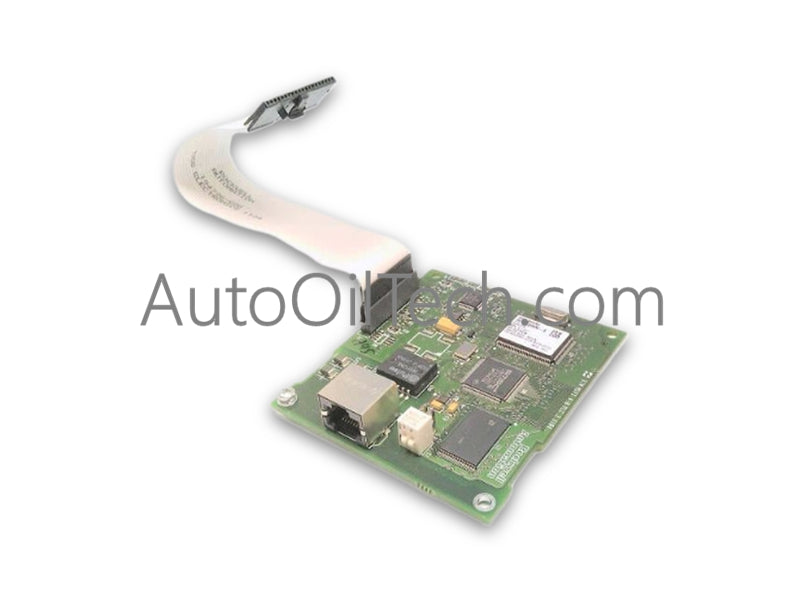

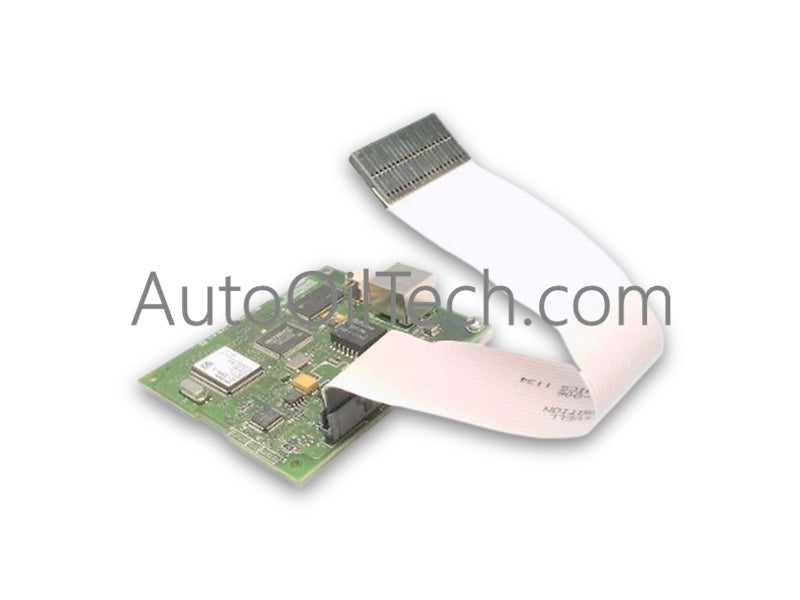

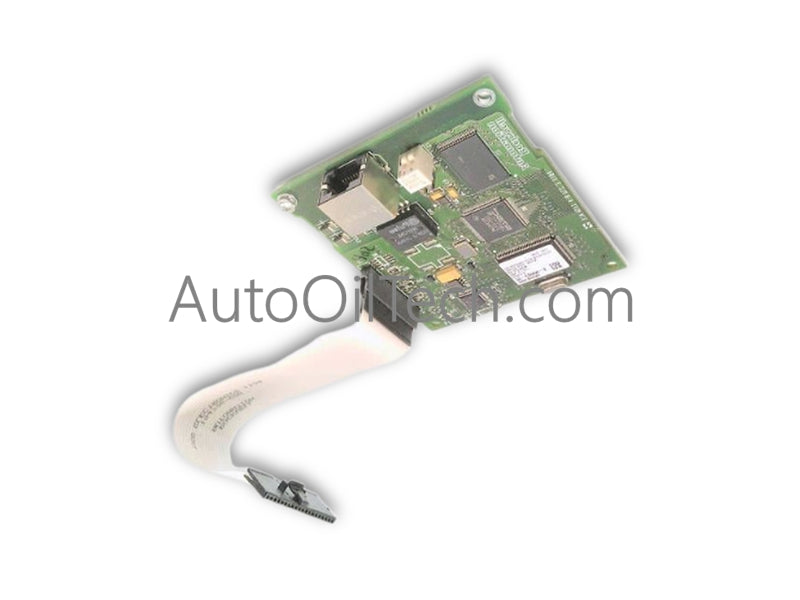

El Allen-Bradley 22-COMM-E, también catalogado como adaptador de comunicación 22-COMM-E, funciona como un componente de hardware dedicado para la traducción de protocolos e interconexión de redes entre buses serie de unidades internas y redes EtherNet/IP dentro de sistemas de control industrial. Diseñado para montaje interno en variadores de CA PowerFlex de Clase 4 (PowerFlex 4M, 4, 40, 40P y 400), el adaptador conecta la interfaz DSI (RS-485) interna a una conexión Ethernet de 10/100 Mbps que opera en modo dúplex completo o medio. El procesamiento de señales y el enrutamiento de parámetros permiten la operación tanto en configuraciones de red de un solo variador como de múltiples variadores.

Especificaciones de hardware

Comunicación Ethernet determinista y enrutamiento de backplane

El módulo Allen-Bradley 22-COMM-E se integra con las tarjetas de control del variador PowerFlex para mantener una alta velocidad de comunicación del bus de backplane a través de redes deterministas EtherNet/IP. El microprocesador interno gestiona la mensajería cíclica de E/S, la configuración explícita de mensajes y la compatibilidad con el flash del firmware sin añadir sobrecarga de procesamiento al controlador del variador anfitrión. El procesamiento de paquetes integrado garantiza la transmisión determinista de datos para referencias de velocidad en tiempo real, retroalimentación del estado del variador y diagnósticos de fallas en arquitecturas de control automatizadas.

Preguntas frecuentes

P: ¿El adaptador es compatible con el modo multimodo a través de una única dirección IP?

R: Sí, en el modo multimodo, el 22-COMM-E actúa como un único nodo EtherNet/IP mientras enruta comandos de control a hasta cinco variadores PowerFlex de Clase 4 conectados a través de redes en cadena DSI RS-485.

P: ¿Cómo se establece la conexión de red física en el módulo?

R: La placa cuenta con un puerto RJ45 integrado que acepta cables Ethernet industriales Cat5e/Cat6 estándar compatibles con las capas físicas 10Base-T y 100Base-TX.

Pautas de instalación en campo

Asegúrese de que la alimentación de CA de la línea principal del variador PowerFlex anfitrión esté desconectada y con voltaje cero verificado antes de quitar la cubierta del variador. Inserte el adaptador 22-COMM-E con cuidado en la ranura de opción interna, asegurándose de que el conector DSI multipin encaje firmemente en su lugar. Pase el cable Ethernet a través del canal de cableado de bajo voltaje designado de la carcasa del variador, manteniéndolo físicamente separado de la alimentación de entrada de 480 VCA de alto voltaje y los cables de salida del motor para mitigar la interferencia electromagnética. Conecte el cable de drenaje del blindaje funcional al perno de conexión a tierra del variador para preservar la integridad de la señal contra transitorios de sobretensión.
