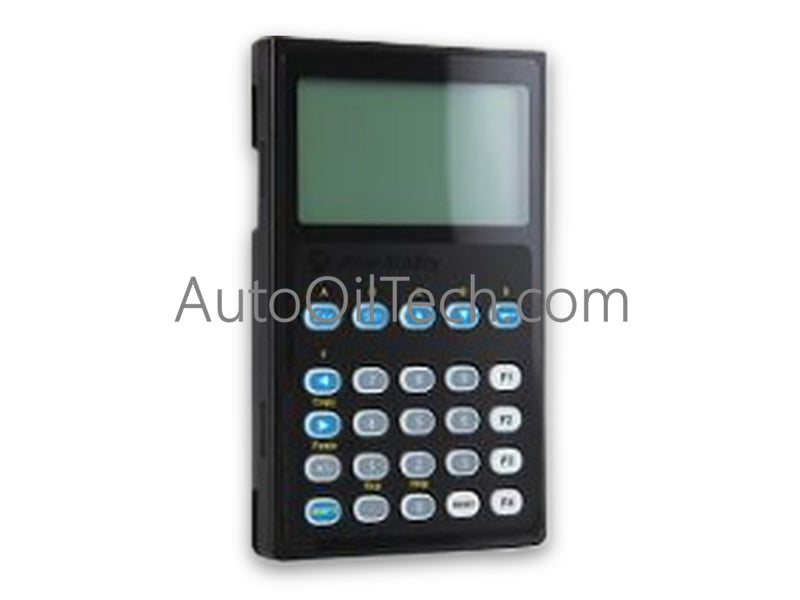

Terminal de configuración DeviceNet Allen-Bradley 193-DNCT

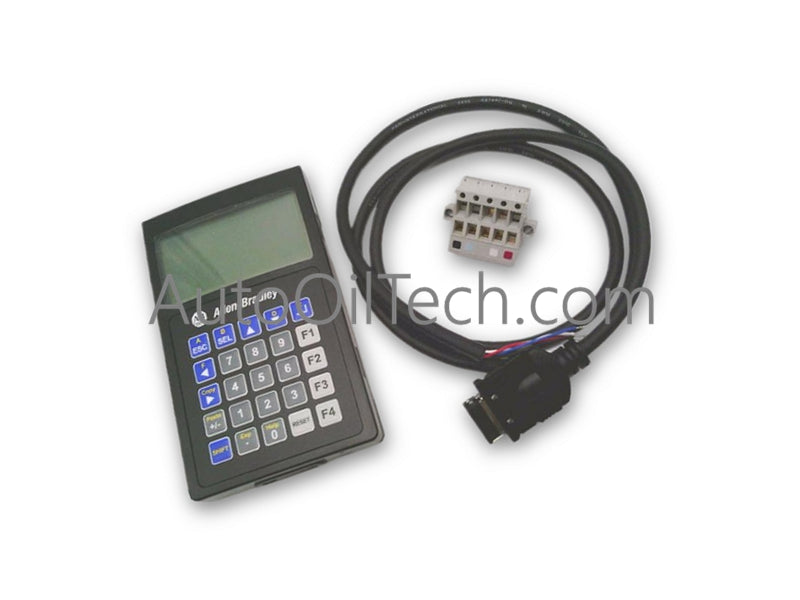

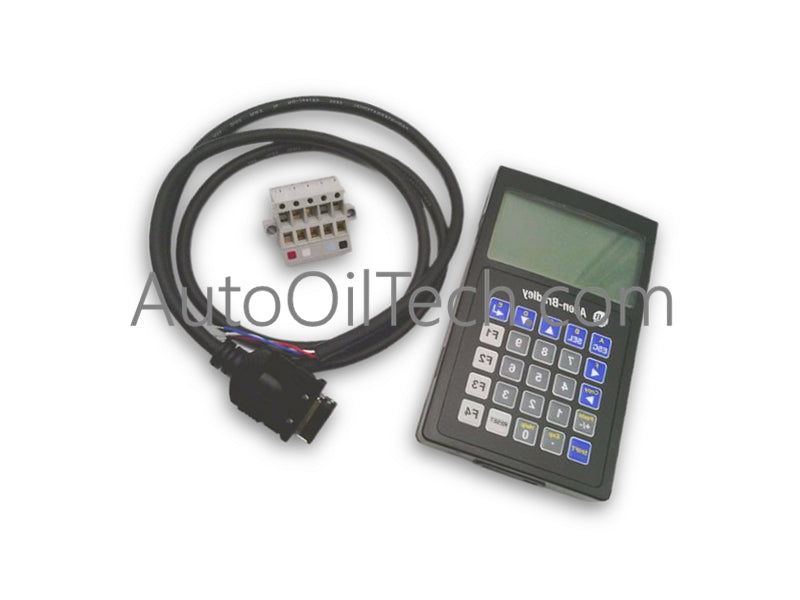

El Allen-Bradley 193-DNCT, también catalogado como terminal de configuración 193-DNCT, funciona como un componente de hardware dedicado para la configuración de parámetros de red DeviceNet y la interconexión de objetos dentro de sistemas de control automatizados. Suministrado con un cable de comunicación 193-CB1 de 1 metro, el terminal portátil establece comunicación física y funcional directa con los dispositivos de protección de motor Bulletin 193-EC, 592-EC y ArmorStart. La transferencia de datos y los diagnósticos del dispositivo se ejecutan a través de conexiones de red DeviceNet estándar para permitir el monitoreo local y el ajuste de parámetros.

Especificaciones de hardware

Interconexión DeviceNet y sincronización de backplane

El Allen-Bradley 193-DNCT proporciona acceso directo a nivel de nodo a los perfiles de objetos del dispositivo, lo que permite actualizaciones rápidas de parámetros y una alta velocidad de comunicación del bus de backplane a través de redes DeviceNet. El firmware de procesamiento integrado garantiza una compatibilidad de flash de firmware perfecta al consultar o escribir parámetros de configuración en controladores de motor en red. La supresión de ruido integrada protege contra interferencias transitorias en pares de señales diferenciales de bajo voltaje durante el monitoreo en línea.

Preguntas frecuentes

P: ¿Qué dispositivos son compatibles con el terminal de configuración 193-DNCT?

R: El terminal se conecta con las plataformas de control de motor Allen-Bradley Bulletin 193-EC, 592-EC y ArmorStart.

P: ¿Se requiere una fuente de alimentación separada para operar el terminal?

R: No, la energía operativa se extrae directamente a través del cable 193-CB1 conectado desde la red de bus DeviceNet o el dispositivo objetivo host.

Pautas de instalación en campo

Conecte el cable de comunicación 193-CB1 de 1 metro incluido al puerto de terminal dedicado en el arrancador de motor o relé de sobrecarga objetivo antes de energizar la conexión DeviceNet. Asegúrese de que todos los conectores de comunicación estén completamente asentados y asegurados para mantener un contacto sólido de los pines. Aleje el cable de interfaz portátil de los cables de alimentación del motor de alto voltaje (230/460 VCA) para evitar el acoplamiento de ruido. Siga siempre las prácticas estándar de conexión a tierra y blindaje del bus DeviceNet para preservar la integridad de la señal durante las modificaciones de parámetros en línea.
