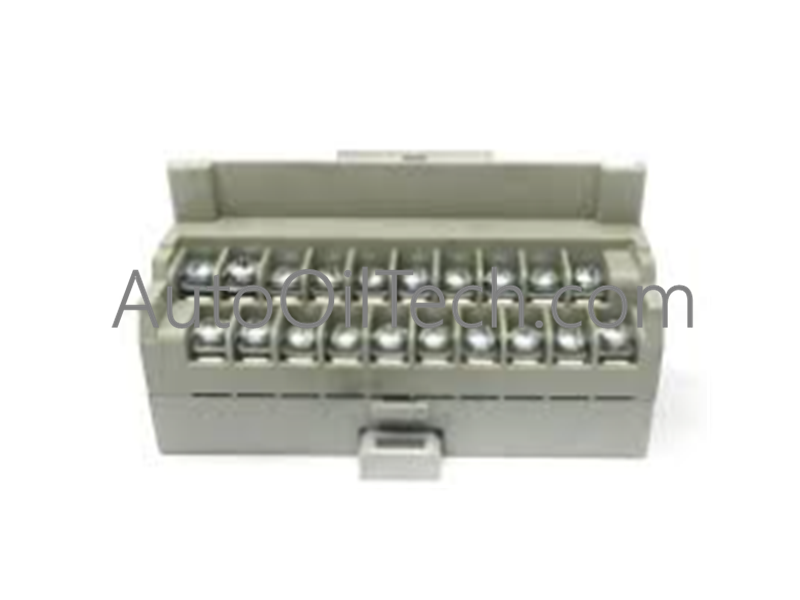

Allen-Bradley 1794-TBN FLEX I/O Unidad base de terminal NEMA

El Allen-Bradley 1794-TBN, también catalogado como la unidad base de terminal FLEX I/O 1794-TBN, funciona como un componente de hardware dedicado para la terminación de señales de campo y el enrutamiento del bus de la placa posterior dentro de los sistemas de control FLEX I/O.

Especificaciones de hardware

Compatibilidad de flash de firmware y escalado de densidad de E/S

La base de terminal 1794-TBN proporciona interconectividad física y escalado de señal para módulos FLEX I/O de 16 puntos de alta densidad sin necesidad de flashear el firmware del hardware. Establece rutas de señal de gran ancho de banda entre los sensores de campo y el adaptador de la placa posterior mientras mantiene un estricto aislamiento de canales de hasta 250 V. Diseñado para un escalado de alta densidad de E/S a través de redes de placa posterior, el enrutamiento pasivo de terminales mantiene una velocidad de comunicación determinista y elimina la distorsión de los paquetes de datos durante las actualizaciones de señales de campo paralelas a los nodos del controlador host.

Preguntas frecuentes

P: ¿La extracción del módulo de E/S activo conectado al 1794-TBN interrumpe las comunicaciones de la placa posterior a los módulos posteriores?

R: No. El circuito interno de paso del bus de la placa posterior está contenido completamente dentro de la estructura de la base 1794-TBN, lo que permite la extracción e inserción bajo tensión (RIUP) del módulo activo sin interrumpir los nodos de red adyacentes.

P: ¿Cuál es la principal diferencia entre el 1794-TBN y las bases de terminales FLEX I/O estándar?

R: El 1794-TBN utiliza terminaciones de tipo tornillo NEMA clasificadas para un mayor par de apriete de terminal (1,4 Nm) y temperaturas de funcionamiento de hasta 70 grados C, lo que proporciona una retención mecánica mejorada en entornos de vibración severa.

Directrices de instalación en campo

1. Monte la base del terminal en un carril DIN de 35 mm con conexión a tierra, verificando que el pestillo de bloqueo trasero del carril encaje completamente.
2. Deslice la unidad lateralmente contra la base adyacente o el módulo adaptador hasta que los conectores de expansión de la placa posterior encajen completamente.
3. Conecte los conductores de campo a los 16 terminales de E/S utilizando cables de 22 a 12 AWG, apretando los tornillos de los terminales con precisión a 1,4 Nm (12 lb-in).
4. Conecte las líneas de suministro comunes a los 2 terminales comunes dedicados para formar una ruta de retorno continua.
5. Asegúrese de que la placa de conexión a tierra de la base haga un contacto metálico limpio y sin pintura con el carril DIN para preservar el rendimiento del aislamiento EMC.
