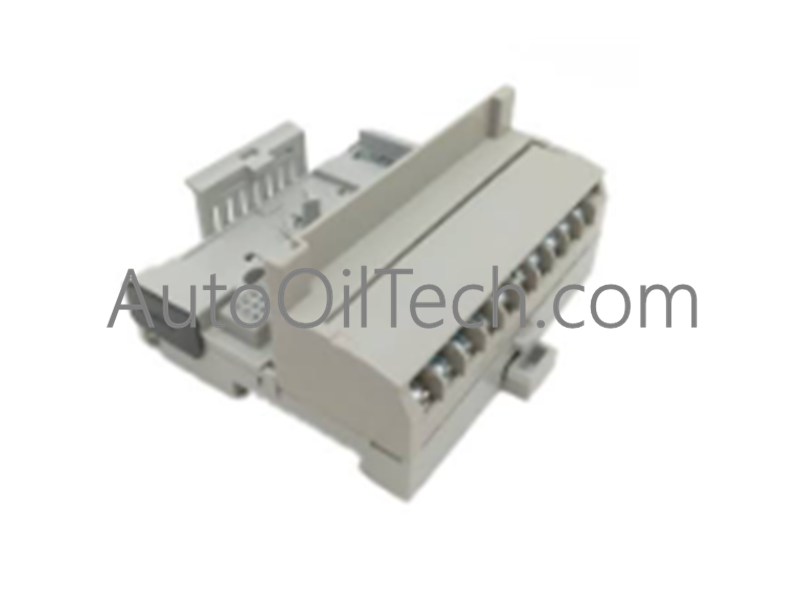

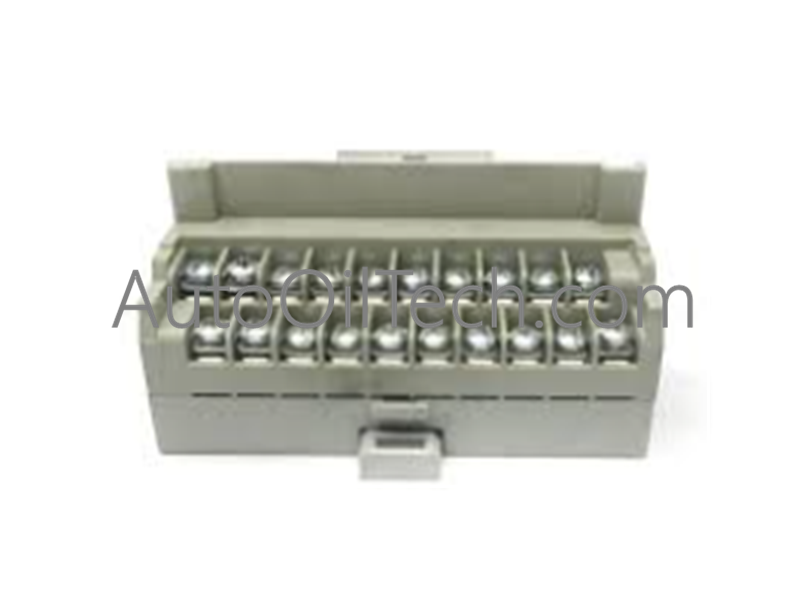

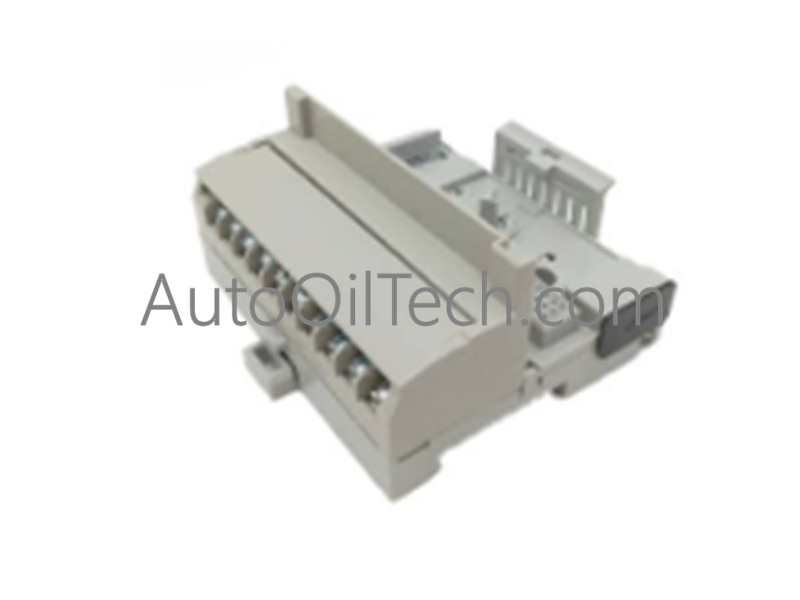

Allen-Bradley 1794-TB32 Unidad Base de Terminales

La Allen-Bradley 1794-TB32, también catalogada como la unidad base de terminal FLEX I/O 1794-TB32, funciona como un componente de hardware dedicado para la terminación de señales de campo y el enrutamiento del bus del backplane dentro de los sistemas de control FLEX I/O.

Especificaciones de hardware

Escalado de densidad de E/S y velocidad del bus de backplane

La base de terminal 1794-TB32 permite un escalado de alta densidad de E/S al proporcionar 32 puntos de terminación de campo de E/S junto con 8 conexiones de alimentación comunes y 8 +V integradas dentro de una única huella compacta. Diseñada para suministrar hasta 640 mA de corriente de salida Flexbus a través de rutas de tensión nominal de 24 VCC, la arquitectura interna mantiene una velocidad determinista de comunicación del bus del backplane en velocidades de datos de 57.6 kbps hasta 230 kbps. Las rutas de señal cuentan con un aislamiento continuo de 50 V para proteger los circuitos lógicos sensibles del backplane del ruido transitorio del campo durante la ejecución de E/S digitales paralelas de alta velocidad.

Preguntas frecuentes

P: ¿Pueden los módulos de alta densidad de 32 puntos montados en el 1794-TB32 ser reemplazados en caliente durante el funcionamiento activo del sistema?

R: Sí. El 1794-TB32 aloja el enrutamiento continuo de paso interno del backplane, lo que permite la extracción e inserción bajo tensión (RIUP) del módulo de E/S activo de 32 puntos sin interrumpir la continuidad de la comunicación entre las unidades de nodo FLEX I/O adyacentes.

P: ¿Cómo se configuran las conexiones de expansión de alimentación en la base de terminal 1794-TB32?

R: La unidad base contiene 8 terminales +V con bus de fábrica y 8 terminales comunes, lo que permite la distribución de energía de dispositivos de campo de 2 o 3 cables directamente sin necesidad de regletas de terminales externas.

Directrices de instalación en campo

1. Fije la unidad base del terminal de forma segura a un riel DIN de 35 mm con conexión a tierra hasta que el resorte de montaje trasero encaje por completo.
2. Empuje la unidad base lateralmente contra el adaptador o módulo base FLEX I/O adyacente para acoplar completamente los conectores Flexbus hembra a macho.
3. Conecte los conductores de campo a los 32 terminales de E/S de tipo jaula y a los rieles de alimentación dedicados, asegurándose de que el aislamiento del cable esté pelado a 9 mm (0.35 pulg.).
4. Conecte la fuente de alimentación principal de campo de 24 VCC a través de los terminales de alimentación primarios, manteniendo la polaridad adecuada dentro del rango de funcionamiento de 19.2 a 31.2 VCC.
5. Verifique que el pie de puesta a tierra del riel DIN haga un contacto metálico limpio y sin pintura con la superficie del riel del gabinete para preservar las clasificaciones de aislamiento interno.
