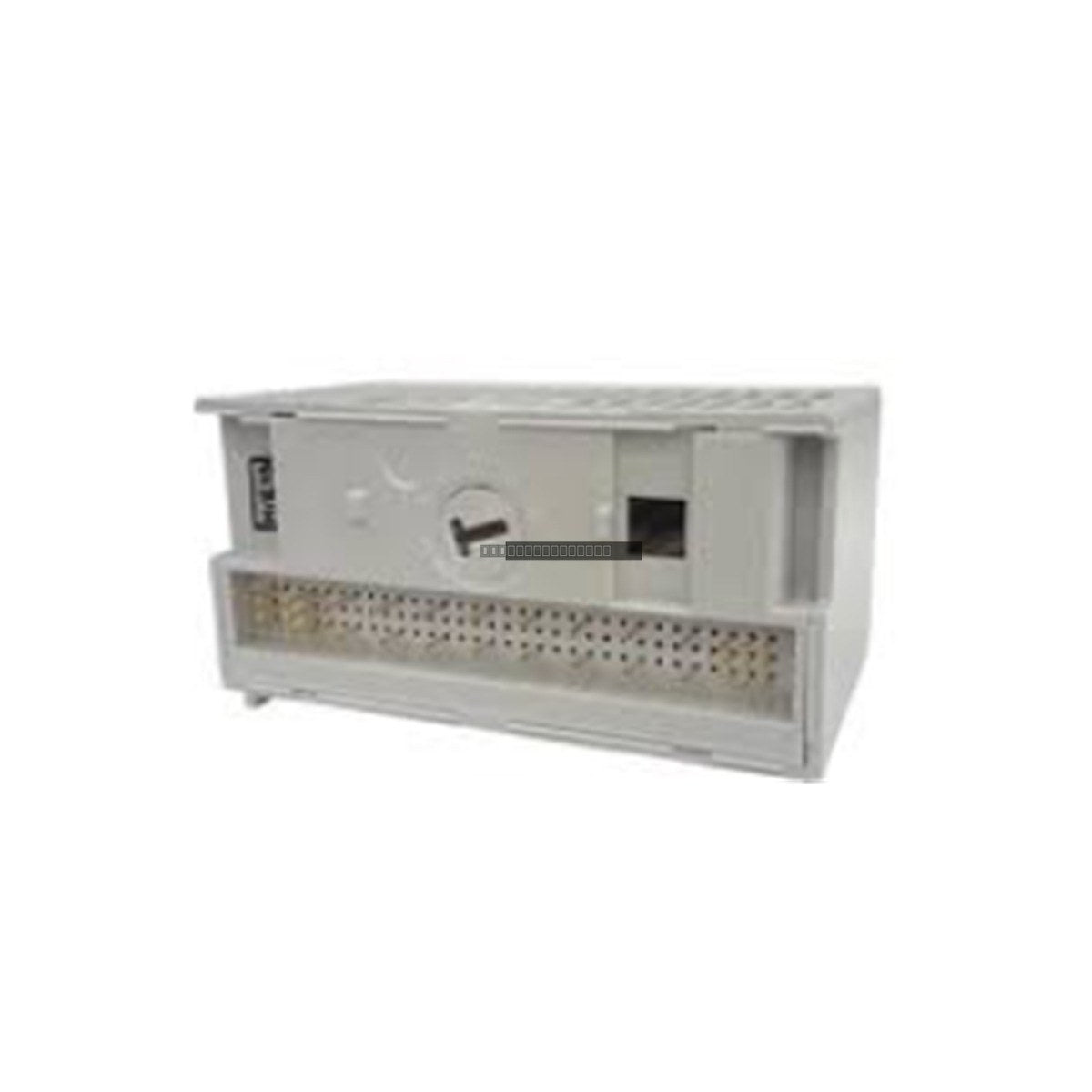

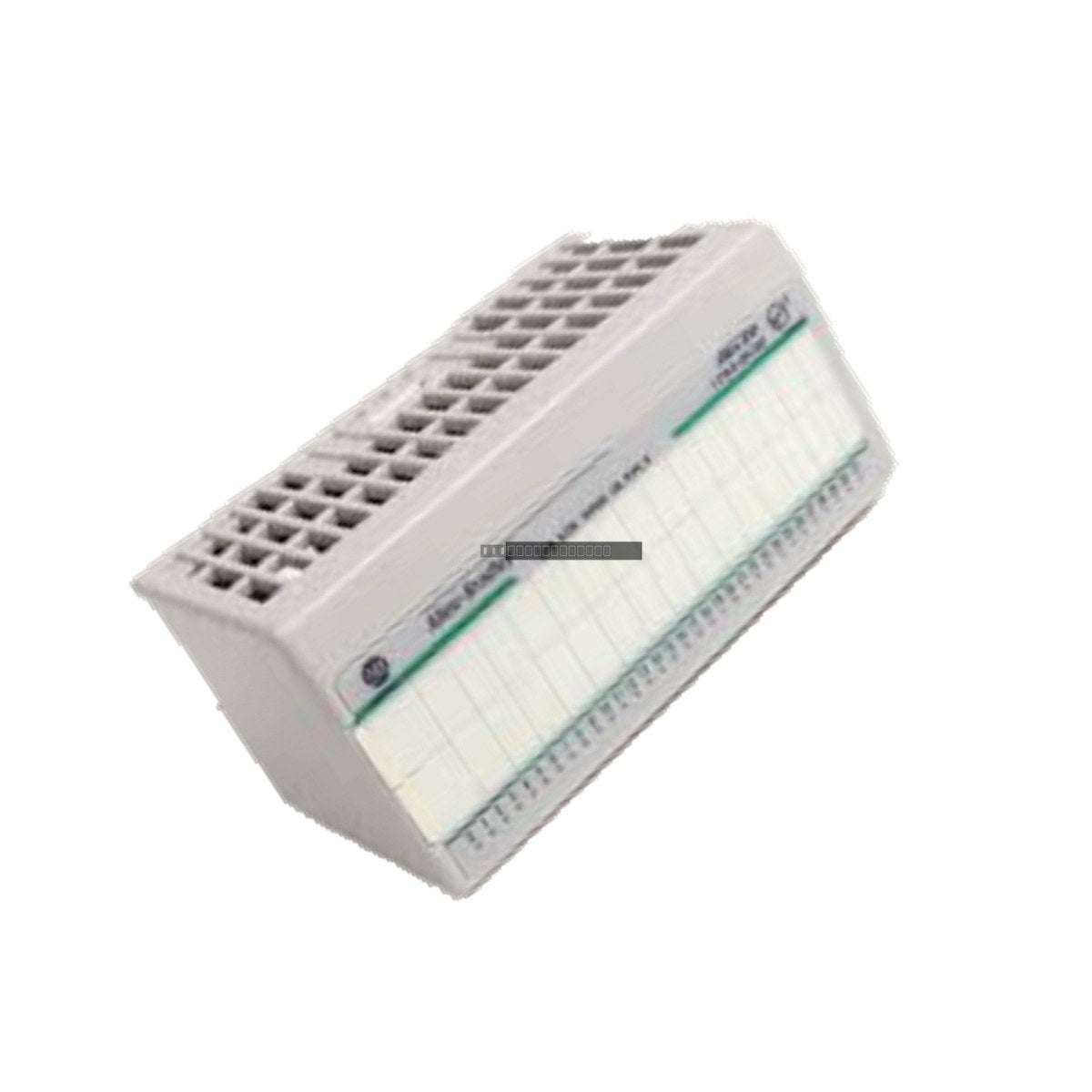

Módulo de salida de CC con protección de sumidero de 16 canales Allen-Bradley 1794-OV16P Flex I/O

Descripción

El 1794-OV16P es un módulo de salida digital de CC discreta de estado sólido de 16 canales de alta densidad, diseñado para la plataforma Allen-Bradley Flex I/O 1794. Este módulo funciona como una matriz de conmutación de sumidero, proporcionando una ruta a tierra (referencia de 0V CC) para hasta 16 cargas independientes del lado de campo, como válvulas solenoides, bobinas de relé y lámparas piloto. Como variante "Protegida" (P), incluye protección electrónica integrada contra cortocircuitos, sobrecorriente y sobrecarga térmica. El módulo admite la extracción e inserción bajo tensión (RIUP), lo que permite el mantenimiento y el intercambio en caliente sin necesidad de un ciclo de encendido de todo el sistema.

Características

• 16 canales de salida de sumidero (NPN) independientes.
• Protección electrónica integrada: apagado y recuperación automáticos para cortocircuitos, sobrecorriente y sobrecargas térmicas.
• Admite RIUP (Extracción e Inserción Bajo Tensión) para reducir el tiempo de inactividad.
• 16 LED de estado amarillos para la verificación del estado del canal local.
• Compatible con las bases de terminales 1794-TB3 y 1794-TB3S.
• Diseño de alta densidad para armarios de control con espacio limitado.

Aplicaciones

El 1794-OV16P se utiliza ampliamente en entornos de automatización industrial que requieren un control discreto fiable. Las aplicaciones típicas incluyen el accionamiento de relés de interposición, pequeños actuadores solenoides e indicadores de estado en sistemas de fabricación, embalaje y control de procesos. Es compatible con varios adaptadores de comunicación Flex I/O, incluidos EtherNet/IP, ControlNet y DeviceNet.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que la base de terminales (1794-TB3 o 1794-TB3S) esté firmemente montada en un riel DIN estándar antes de instalar el módulo.
• Verifique que el módulo esté completamente encajado y bloqueado en la base de terminales para garantizar una comunicación adecuada del backplane.
• Mantenga prácticas de conexión a tierra adecuadas para la fuente de alimentación de 24 V CC para minimizar la interferencia de ruido.
• Utilice cableado blindado para la E/S de campo para evitar problemas de EMI/RFI en entornos de mucho ruido.
• Manipule con precauciones ESD; evite tocar los pines del backplane.
• Asegure una ventilación adecuada en el gabinete para mantener las temperaturas ambiente dentro del rango de 0 a 55 °C.

Preguntas Frecuentes

¿Este módulo requiere fusibles externos?

No, el 1794-OV16P es un módulo "Protegido". Cuenta con protección electrónica interna que gestiona automáticamente los cortocircuitos y las sobrecorrientes. Una vez que se elimina la falla, el módulo se reiniciará.

¿Puedo intercambiar este módulo en caliente mientras el sistema está funcionando?

Sí, este módulo admite la extracción e inserción bajo tensión (RIUP), lo que le permite reemplazar la unidad sin apagar todo el rack Flex I/O.
