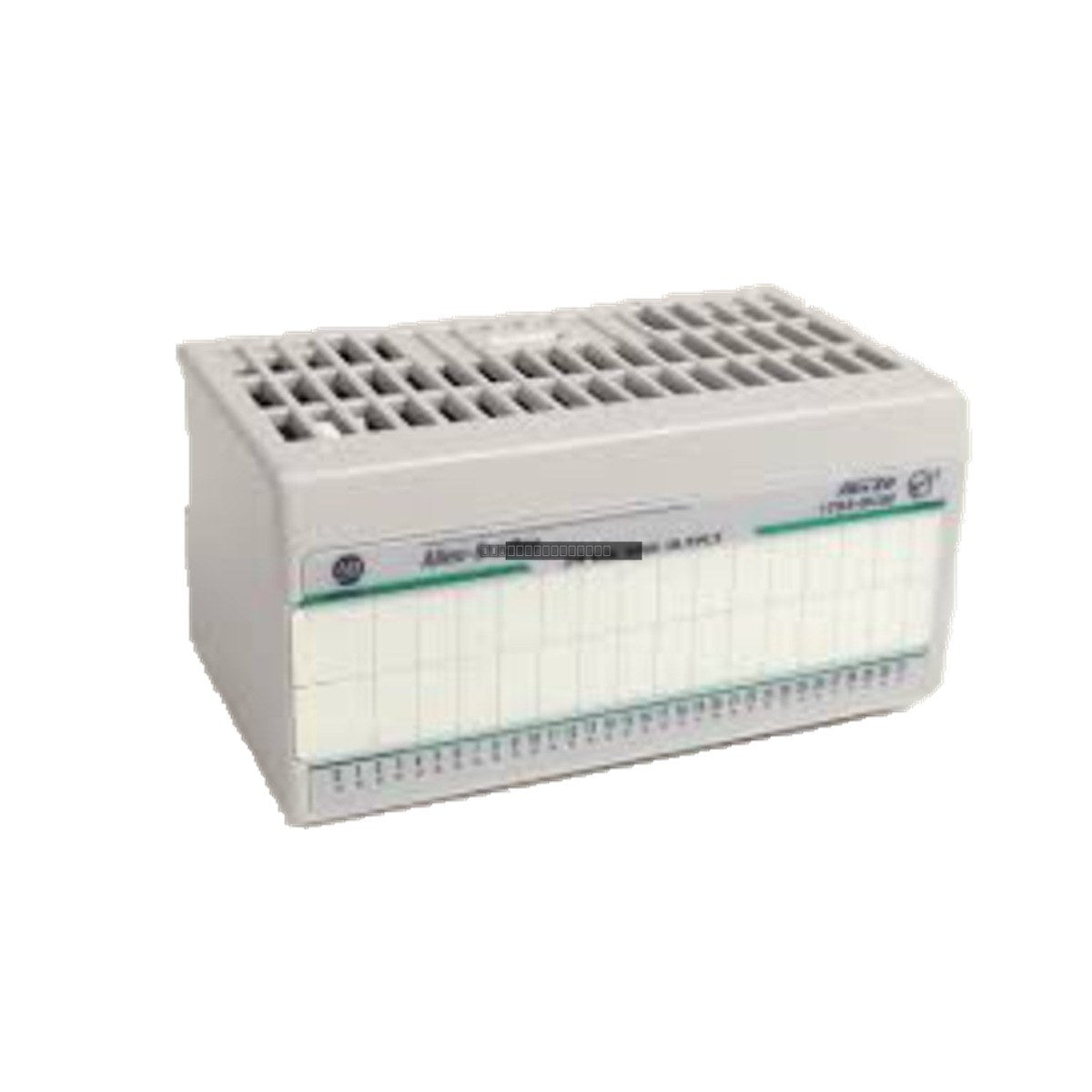

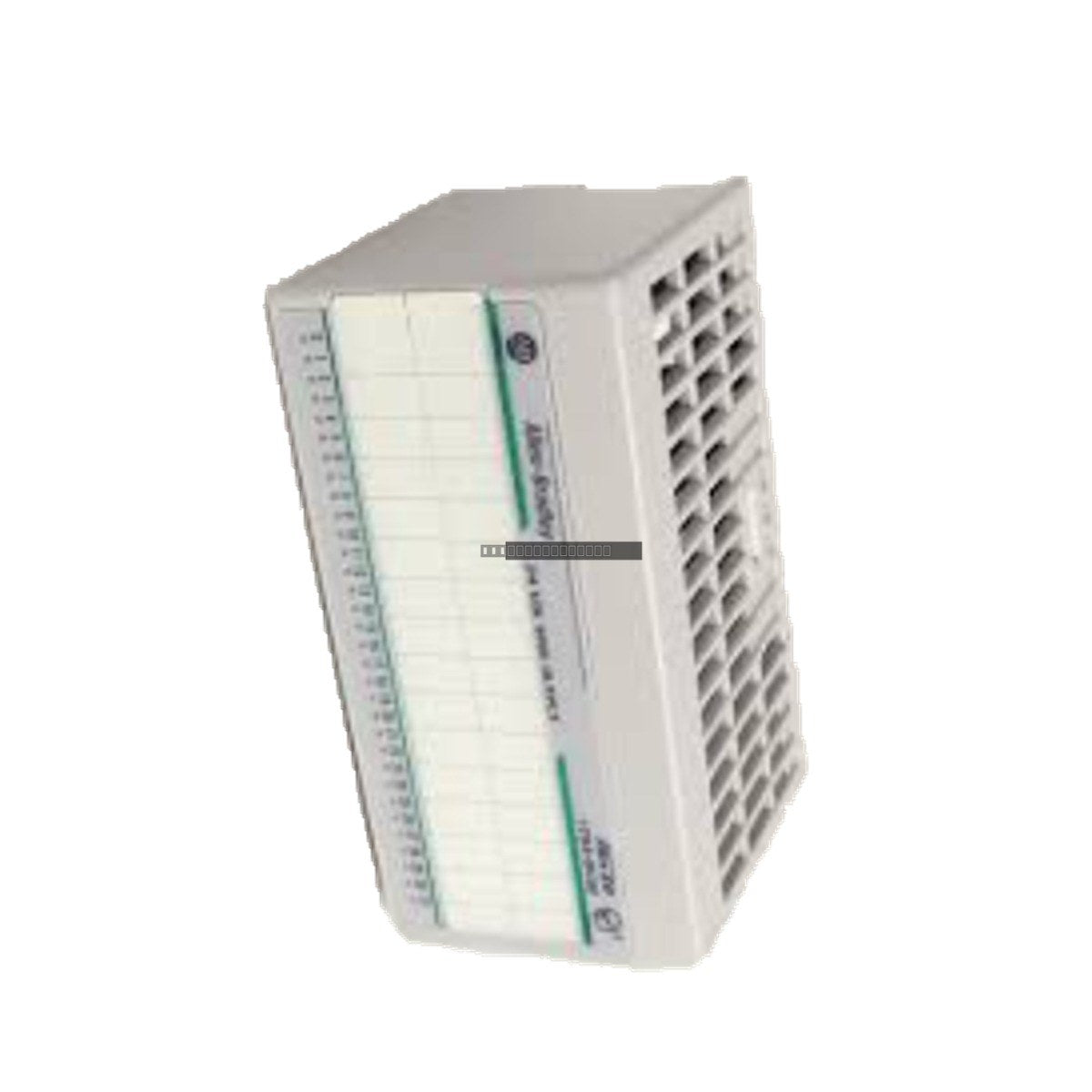

El Allen-Bradley 1794-OB16 es un módulo de salida digital de 16 puntos diseñado para el sistema FLEX I/O. Este módulo proporciona una solución de alta densidad para controlar dispositivos de campo en entornos de automatización industrial. Funciona con una fuente de alimentación de 24 V CC y está configurado como un módulo de salida de fuente, lo que lo hace adecuado para una amplia gama de aplicaciones de control industrial que requieren una conmutación de señal digital confiable.
Características
Densidad de salida digital de 16 puntos para un diseño de armario de control que ahorra espacio.
Diseñado para la integración con la plataforma Allen-Bradley FLEX I/O.
Configuración de salida de fuente de 24 V CC.
Diseño modular compacto para un montaje flexible y una fácil expansión del sistema.
Admite conmutación de alta velocidad para actuadores e indicadores industriales.
Aplicaciones
El 1794-OB16 se utiliza comúnmente en sistemas de fabricación, control de procesos y manipulación de materiales donde se requiere control de salida digital. Se combina con frecuencia con adaptadores FLEX I/O para interactuar con varias redes industriales, proporcionando una solución robusta para arquitecturas de control basadas en PLC.
Especificaciones Técnicas
Modelo del producto
1794-OB16
Tipo de módulo
Módulo de salida digital
Número de puntos
16 puntos
Tensión nominal
24 V CC
Tipo de salida
Fuente
Corriente nominal
8 A (corriente total del módulo)
Fabricante
Allen-Bradley
Pautas de instalación
Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo de la base de terminales.
Monte el módulo en una base de terminales 1794 FLEX I/O compatible.
Asegure una conexión a tierra adecuada del riel DIN o de la superficie de montaje para minimizar la interferencia de ruido eléctrico.
Verifique que la fuente de alimentación de campo coincida con los requisitos de 24 V CC del módulo antes de aplicar energía.
Mantenga un espacio adecuado alrededor del módulo para asegurar un flujo de aire y una disipación de calor adecuados.
Utilice cables blindados para las señales de E/S digitales para reducir el riesgo de EMI en entornos industriales con mucho ruido.
Preguntas frecuentes
¿Cuál es la función principal del 1794-OB16?
El 1794-OB16 es un módulo de salida digital que se utiliza para interconectar un PLC con dispositivos de campo como relés, solenoides o lámparas indicadoras, lo que permite al controlador enviar señales de 24 V CC a estos dispositivos.
¿Este módulo es compatible con todas las bases FLEX I/O?
El 1794-OB16 está diseñado para usarse con bases de terminales 1794 FLEX I/O estándar. Asegúrese de que su base de terminales específica sea compatible con la configuración de 16 puntos.
