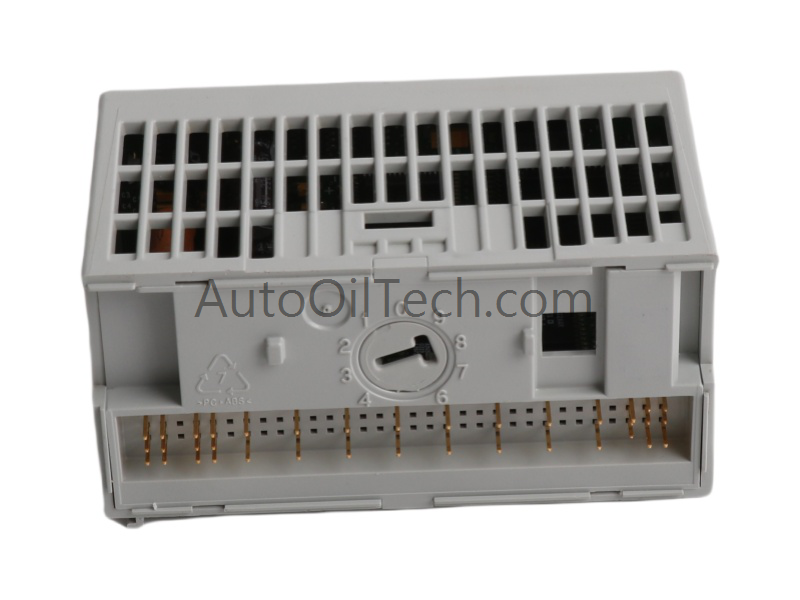

Módulo de entrada RTD 1794-IR8 de Allen Bradley

Descripción del Producto

El módulo de entrada RTD 1794-IR8 de Allen-Bradley es una solución de ingeniería de precisión para sistemas de E/S distribuidas de la familia FLEX I/O. Diseñado para una monitorización precisa de la temperatura, este módulo de 8 canales admite múltiples tipos de sensores RTD y garantiza un rendimiento fiable en entornos de automatización industrial exigentes.

Especificaciones técnicas

• Número de modelo / Código de pedido: 1794-IR8

• Tipo: Módulo de entrada RTD

• Fabricante: Allen-Bradley (Rockwell Automation)

• Condición: Nuevo

• Compatibilidad del sistema: PLC (controlador lógico programable)

• Gama de productos: Sistema de E/S FLEX

• Peso: 0,15 kg

• Dimensiones: 6,2 × 5,2 × 9,7 cm

• Código HS: 8537101190

• Origen: EE.UU.

• Cantidad mínima de pedido: 1 unidad

• Estado del ciclo de vida: Descontinuado (30 de junio de 2016)

• Plazo de entrega: En stock (disponibilidad de soporte heredado)

• Canales: 8 canales de entrada RTD

• Rango de entrada: 1–433 Ω

• Resolución: 16 bits

• Precisión: ±0,05 % de escala completa (modo normal), ±0,01 % (modo mejorado)

• Rechazo de ruido: -60 dB a 60 Hz

• Protección de aislamiento: 707 VCC

• Estándares RTD compatibles: 100 Ω Pt385 Euro (-200 a +870 °C), 100 Ω Pt3916 US (-200 a +630 °C), níquel, cobre

• Corriente de excitación: 718,36 μA

• Ancho de banda del canal: 0–2,62 Hz

• Rendimiento del sistema: 28 ms (8 canales, modo normal), 650 ms por canal (modo mejorado)

• Disipación de potencia: 3 W a 31,2 VCC

• Disipación térmica: 10,2 BTU/h

• Rango de temperatura de funcionamiento: rango de compensación de -20 °C a +100 °C

• Protección: Protección contra sobretensión (35 VCC / 25 VCA continua)

Características principales

• Medición RTD de alta precisión con resolución de 16 bits

• Soporte flexible para RTD de platino, níquel y cobre

• Fuerte rechazo y aislamiento de ruido para un funcionamiento confiable en entornos ruidosos

• Rendimiento programable para un rendimiento optimizado

• Diseño compacto para una integración perfecta en los sistemas FLEX I/O

• Construcción robusta con protección contra sobretensiones para confiabilidad industrial

Escenarios de aplicación

• Plantas de procesamiento químico que requieren un control preciso de la temperatura

• Sistemas de generación de energía con necesidades críticas de control térmico

• Entornos de fabricación que necesitan módulos de entrada RTD robustos

• Instalaciones heredadas de FLEX I/O que requieren soporte continuo y piezas de repuesto

Preguntas frecuentes

P: ¿Qué tipos de RTD son compatibles con el 1794-IR8? R: RTD de platino, níquel y cobre, incluyendo los estándares Pt385 Euro y Pt3916 US.

P: ¿El módulo sigue en producción? R: No, se discontinuó el 30 de junio de 2016, pero sigue disponible como stock heredado.

P: ¿Qué tan preciso es el módulo? R: Ofrece una precisión de ±0,05 % en modo normal y de ±0,01 % en modo mejorado.
