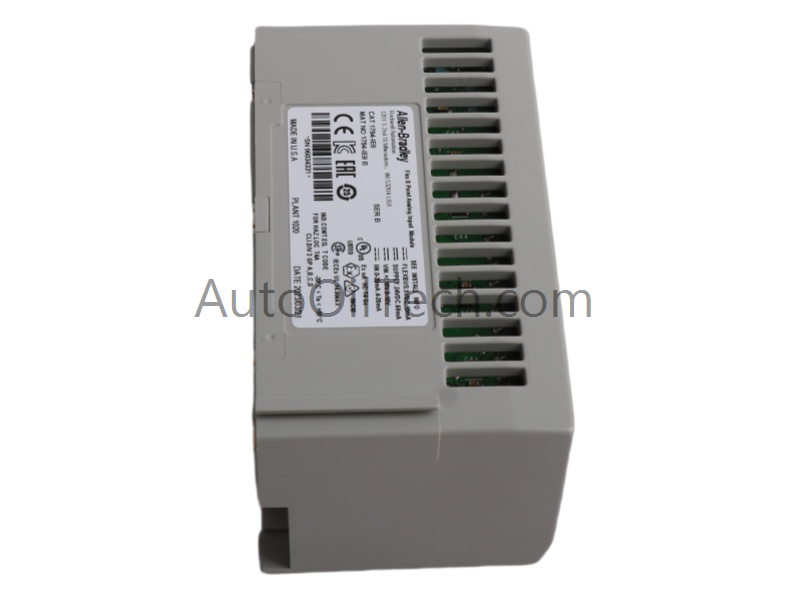

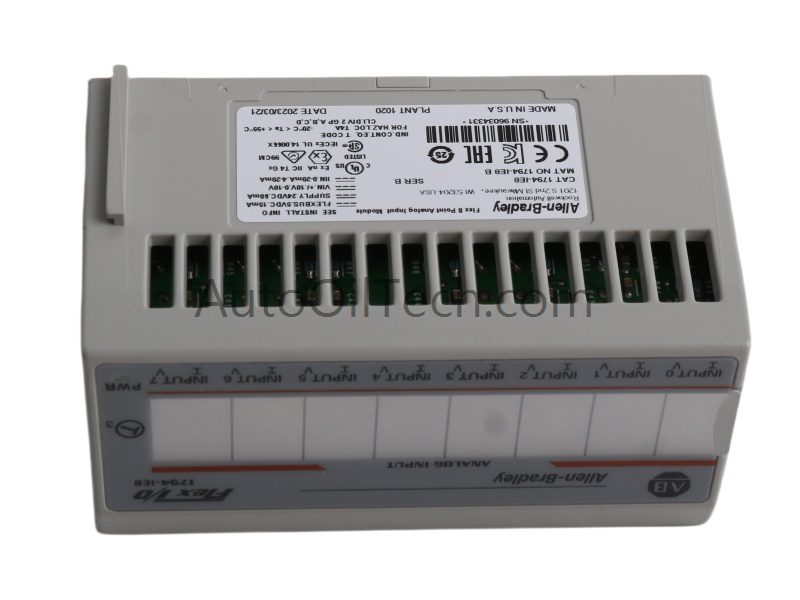

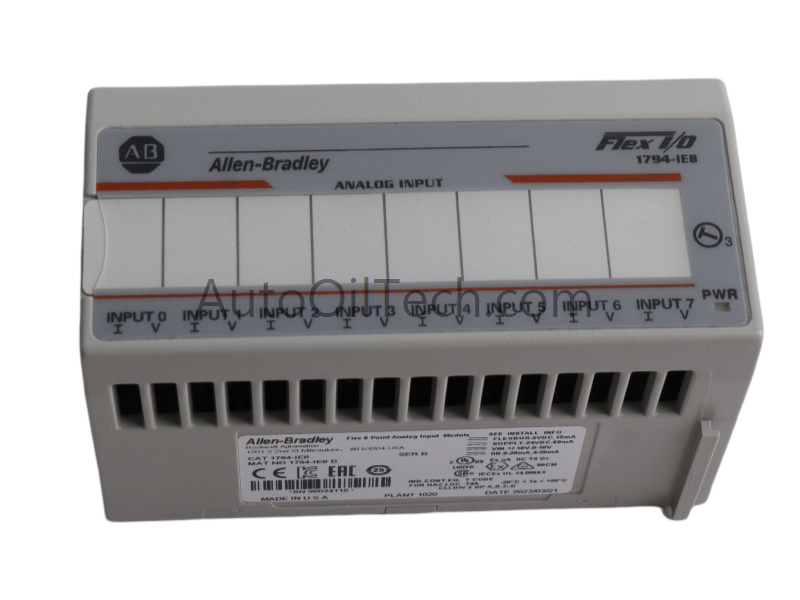

Módulo de entrada analógica flexible de 8 puntos Allen Bradley 1794-IE8

Descripción del Producto

El módulo de entrada analógica flexible de 8 puntos 1794-IE8 de Allen-Bradley es una solución versátil y compacta para sistemas de E/S distribuidas. Diseñado como parte de la familia FLEX I/O, proporciona una medición precisa de señales analógicas y una integración perfecta en arquitecturas de automatización basadas en PLC.

Especificaciones técnicas

• Número de modelo / Código de pedido: 1794-IE8

• Tipo: Módulo de entrada analógica flexible de 8 puntos

• Fabricante: Allen-Bradley (Rockwell Automation)

• Condición: Nuevo

• Compatibilidad del sistema: PLC (controlador lógico programable)

• Gama de productos: Sistema de E/S FLEX

• Peso: 0,12 kg

• Dimensiones: 9,3 × 5 × 5,5 cm

• Código HS: 8537101190

• Origen: EE.UU.

• Cantidad mínima de pedido: 1 unidad

• Estado del ciclo de vida: Descontinuado (30 de junio de 2016)

• Plazo de entrega: En stock (disponibilidad de soporte heredado)

• Tipos de señales compatibles: 0–20 mA, 4–20 mA, ±10 VCC, 0–10 VCC

• Resolución: 12 bits (unipolar), 11 bits + signo (bipolar)

• Tasa de conversión: 256 μs en todos los canales

• Precisión: ±0,20 % de escala completa a 25 °C

• Deriva: 0,00428 %/°C (voltaje), 0,00407 %/°C (corriente)

• Fuente de alimentación: 10,5–31,2 VCC

• Compatibilidad de la base del terminal: 1794-TB2, 1794-TB3

• Opciones de montaje: Montaje en riel DIN o panel

• Rango de temperatura de funcionamiento: -20 °C a +55 °C

• Resistencia a la vibración: hasta 5 g (10–500 Hz)

• Características especiales: Extracción e inserción bajo tensión (RIUP), opción de recubrimiento conformado

Características principales

• Ocho canales de entrada analógicos para adquisición de señales flexible

• Alta precisión y rápida tasa de conversión para un control preciso del proceso

• Diseño compacto para una instalación que ahorra espacio

• La capacidad RIUP permite realizar mantenimiento sin apagar el sistema

• Construcción robusta con resistencia a vibraciones y temperaturas.

• El cableado directo del sensor elimina la necesidad de tiras de terminales adicionales

• Compatible con adaptadores de comunicación FLEX I/O (Ethernet, ControlNet, E/S remota)

Escenarios de aplicación

• Industrias de procesos que requieren una medición precisa de señales analógicas

• Arquitecturas de E/S distribuidas en la automatización de la fabricación

• Entornos industriales hostiles que necesitan módulos resistentes a las vibraciones

• Sistemas heredados que requieren soporte continuo para módulos FLEX I/O

Preguntas frecuentes

P: ¿Qué señales puede medir el 1794-IE8? R: Admite entradas de corriente (0–20 mA, 4–20 mA) y voltaje (±10 VCC, 0–10 VCC).

P: ¿El módulo sigue en producción? R: No, se discontinuó el 30 de junio de 2016, pero sigue disponible como stock heredado.

P: ¿Se puede realizar el mantenimiento del módulo sin apagar el sistema? R: Sí, es compatible con RIUP (Extracción e inserción con alimentación).
