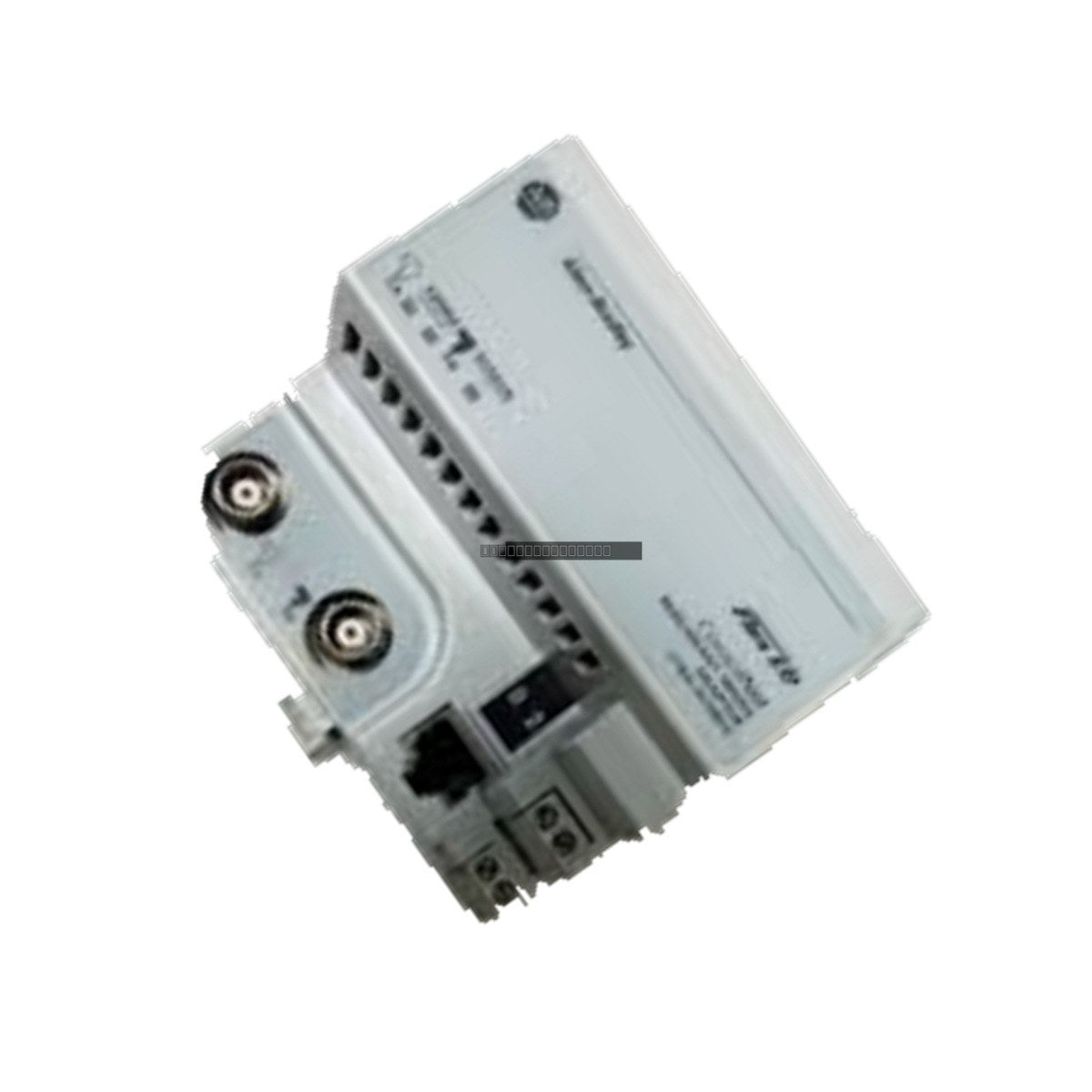

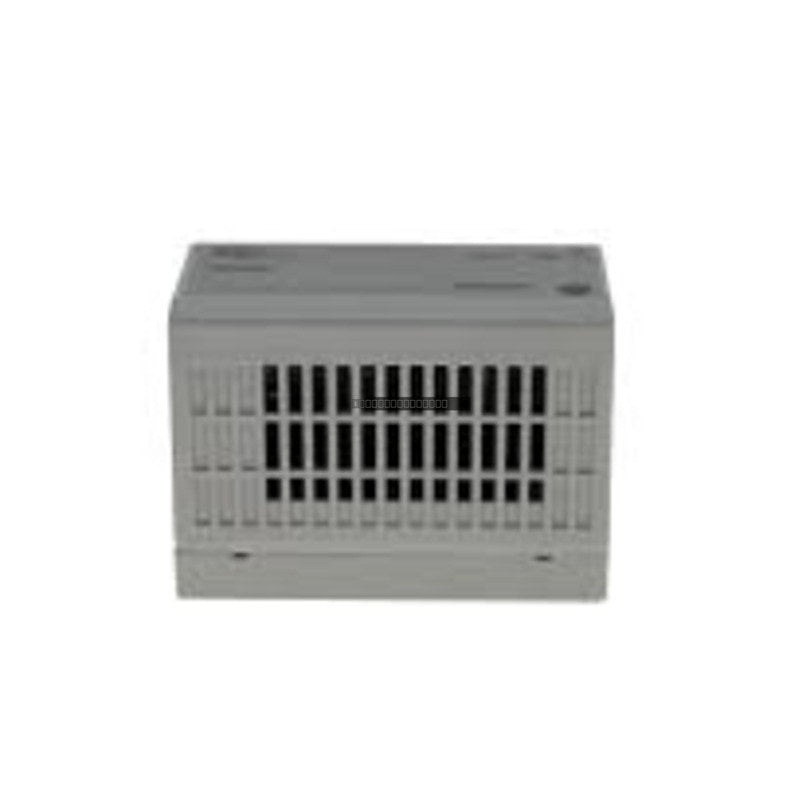

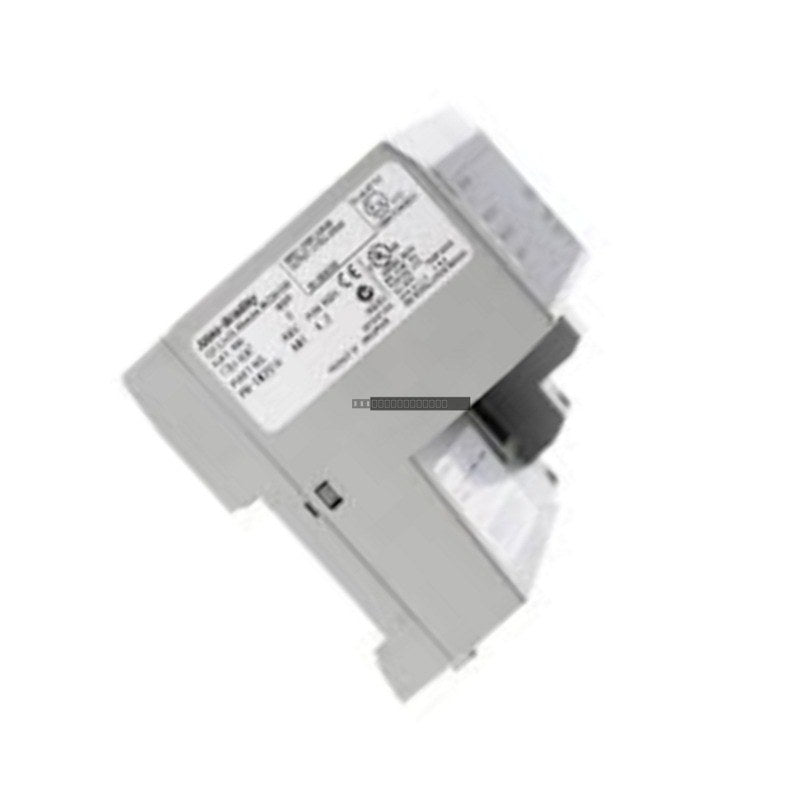

Adaptador de E/S remoto de 2 ranuras Allen-Bradley 1794-ASB2 FLEX I/O

El Allen-Bradley 1794-ASB2 es un módulo adaptador de E/S remota (RIO) compacto diseñado para la plataforma FLEX I/O 1794. Este adaptador sirve como un nodo de interfaz de comunicación, permitiendo la conexión de hasta dos módulos FLEX I/O locales a un controlador programable maestro a través de la red RIO de Allen-Bradley. Está específicamente optimizado para tareas de automatización distribuidas de baja densidad, como control remoto de válvulas, estaciones de interfaz de operador y subpaneles de maquinaria compacta.

Características

• Arquitectura compacta: Soporta una configuración de 2 ranuras, proporcionando una solución que ahorra espacio para requisitos de E/S a pequeña escala.
• Compatibilidad de red: Utiliza el cable coaxial estándar Allen-Bradley Blue Hose para una comunicación fiable en redes RIO.
• Velocidades de transmisión seleccionables: Admite velocidades de comunicación de 57.6 Kbps, 115.2 Kbps y 230.4 Kbps para adaptarse a los requisitos del sistema existentes.
• Gestión de energía robusta: Convierte una entrada de 24 VCC en una fuente de alimentación de plano posterior regulada de 5 VCC, proporcionando hasta 640 mA para los módulos conectados.
• Endurecimiento industrial: Diseñado con alta inmunidad a transitorios eléctricos rápidos (EFT) y sobretensiones de hasta 2 kV, junto con protección ESD de 8 kV e inmunidad a campos RF de 10 V/m.

Aplicaciones

El 1794-ASB2 es ideal para aplicaciones descentralizadas en planta donde se requieren pocos puntos de E/S en una ubicación específica. Los casos de uso comunes incluyen el control localizado de bancos de válvulas neumáticas, estaciones remotas de pulsadores y paneles de control de máquinas de tamaño reducido que requieren integración en una arquitectura de red RIO más grande.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación esté desconectada antes de instalar o quitar el módulo del carril DIN o de la base de terminales.
• Monte el módulo en un entorno limpio y seco; la unidad es un dispositivo de estilo abierto y requiere una carcasa adecuada para protegerlo contra contaminantes.
• Utilice un cable apantallado Blue Hose para las conexiones de red RIO para minimizar las interferencias electromagnéticas.
• Mantenga prácticas de conexión a tierra adecuadas para evitar bucles de tierra; asegúrese de que la tierra del chasis esté conectada a una toma de tierra de baja impedancia.
• Verifique que la fuente de alimentación externa de 24 VCC esté dentro del rango especificado de 19.2 a 31.2 VCC antes de aplicar energía.

Preguntas frecuentes

P: ¿Puedo usar este módulo con más de 2 módulos de E/S?
R: No, el 1794-ASB2 está específicamente diseñado para soportar un máximo de 2 módulos FLEX I/O funcionales.

P: ¿Cuál es el medio de comunicación principal para este adaptador?
R: Este módulo está diseñado para usarse con el cable coaxial Allen-Bradley Blue Hose.

P: ¿Es este módulo adecuado para entornos con altas vibraciones?
R: Aunque es robusto, es un módulo de estilo abierto. Asegúrese de que esté montado de forma segura en un carril DIN de 35 mm o en un panel dentro de una carcasa clasificada para el entorno industrial específico.
