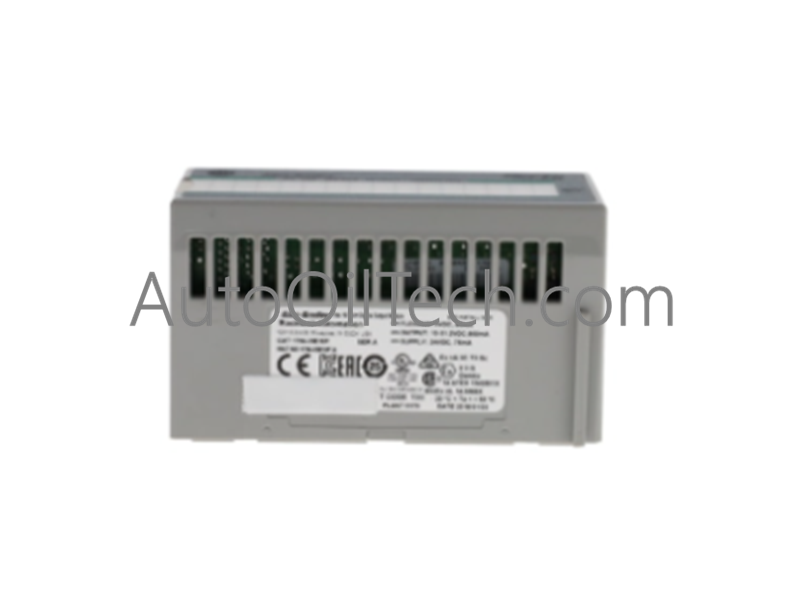

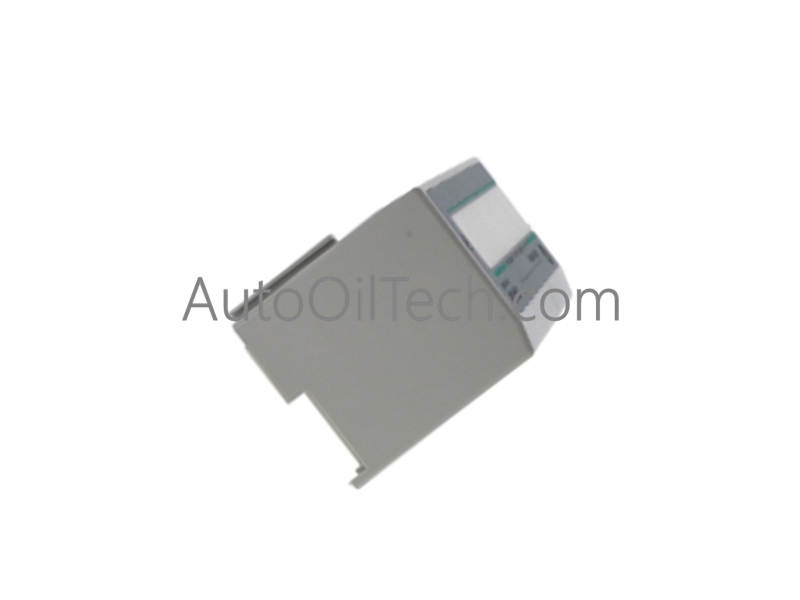

Módulo de salida digital con fuente Allen-Bradley 1793-OB16P FLEX Integra

El Allen-Bradley 1793-OB16P, también catalogado como el Módulo de Salida Digital FLEX Integra 1793-OB16P, funciona como un componente de hardware dedicado para la conmutación de señales discretas y la actuación de carga dentro de las plataformas de control FLEX Integra.

Especificaciones de Hardware

Velocidad de comunicación del bus de la placa posterior y protección del circuito

El módulo 1793-OB16P integra circuitos de controlador de salida sourcing con interfaces directas de bornes de tornillo, manteniendo una alta velocidad de comunicación del bus de la placa posterior a través de los canales lógicos internos de FLEX Integra. Funcionando a 24 VCC, los circuitos del controlador protegidos electrónicamente detectan automáticamente las condiciones de cortocircuito y sobrecorriente, aislando los canales de salida afectados para evitar daños térmicos en la arquitectura interna de la placa. El aislamiento óptico de canal a placa posterior protege las líneas de comunicación internas del bus del ruido eléctrico del lado del campo y de los transitorios de conmutación.

Preguntas frecuentes

P: ¿Qué acción toma el mecanismo de protección electrónica en el 1793-OB16P durante un cortocircuito en el campo?

R: El circuito de protección contra cortocircuitos lleva al controlador del canal de salida a un estado de alta impedancia cuando la corriente excede los umbrales de seguridad, reiniciándose automáticamente una vez que se elimina la falla de campo y se cicla la lógica de control de salida.

P: ¿Se requieren conjuntos de bases de terminales externas para cablear dispositivos de campo al 1793-OB16P?

R: No. El FLEX Integra 1793-OB16P cuenta con bloques de terminales integrados en el cuerpo del módulo, lo que permite el cableado directo de los actuadores de campo a los bornes de tornillo a bordo.

Pautas de instalación en campo

1. Monte el módulo en un riel DIN de 35 mm, asegurando los pestillos de retención traseros contra la superficie del riel.
2. Pele el cableado de salida de campo de 24 VCC a las longitudes especificadas y asegure los conductores en los bornes de tornillo a bordo utilizando destornilladores de terminales estándar.
3. Conecte la fuente de alimentación de campo principal de 24 VCC entrante a través de los terminales de alimentación del módulo designados, confirmando la polaridad correcta del voltaje.
4. Separe el cableado del actuador de campo de las líneas de CA de alto voltaje dentro de la caja de control para minimizar el acoplamiento inductivo.
5. Asegúrese de que el contacto de conexión a tierra del riel DIN haga una conexión sin pintar y de baja impedancia con un riel de acero conectado a tierra.
