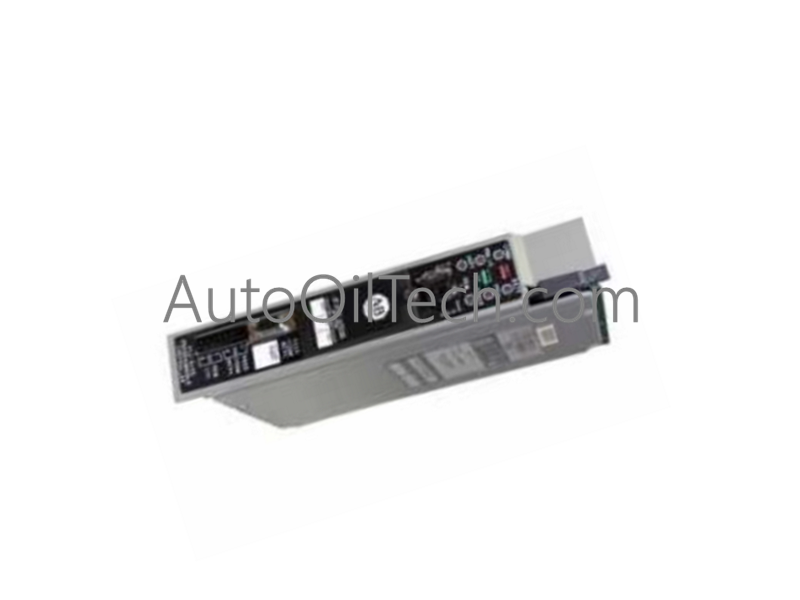

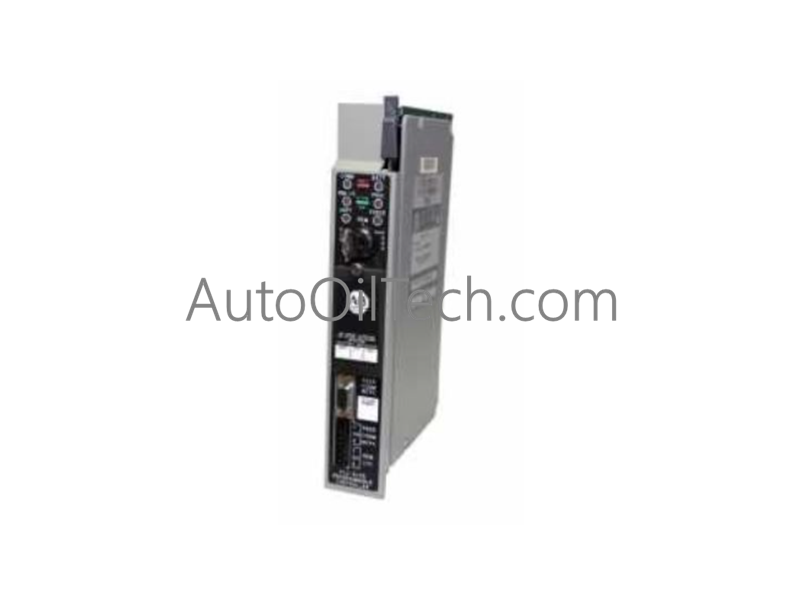

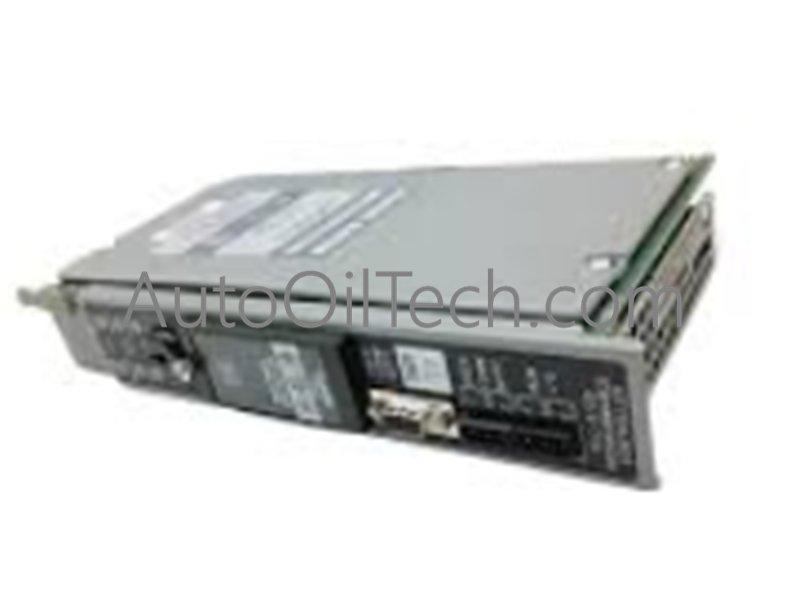

Módulo de procesador Allen-Bradley 1785-LT2

El Allen-Bradley 1785-LT2, también catalogado como el Módulo Procesador PLC-5/25 1785-LT2, funciona como un componente de hardware dedicado para el procesamiento de lógica central y la ejecución de control de E/S dentro de las redes de chasis de E/S universales Allen-Bradley 1771.

Especificaciones de hardware

Bus de panel posterior determinístico y arquitectura de red

El procesador 1785-LT2 reside en la ranura más a la izquierda de un chasis 1771, interconectándose a través del bus del panel posterior 1771 para escanear hasta 1024 puntos de E/S digitales o analógicos en racks localizados y distribuidos. Con canales integrados Data Highway Plus (DH+) y E/S remotas (RIO), la unidad mantiene una velocidad de comunicación determinística en redes de procesadores punto a punto y chasis de extensión remota. La SRAM no volátil con respaldo de batería proporciona 13k palabras de almacenamiento de memoria para rutinas de lógica de escalera, tablas de registro y configuración de estado del sistema, lo que garantiza la continuidad de la ejecución del firmware a través de ciclos de energía.

Preguntas frecuentes

P: ¿Cuál es el consumo de corriente del panel posterior para el módulo procesador 1785-LT2?

R: El 1785-LT2 consume un máximo de 2.5 A a 5 VCC directamente del panel posterior de la fuente de alimentación del chasis 1771, lo que debe tenerse en cuenta en los cálculos de carga total de la fuente de alimentación del chasis.

P: ¿Cómo se maneja la retención del programa durante los cortes de energía del sistema principal?

R: La memoria SRAM interna de 13k palabras se conserva durante las interrupciones de energía a través de una batería de litio incorporada, lo que evita la corrupción del programa y retiene los estados de los registros hasta que se restablece la energía del panel posterior.

Pautas de instalación en campo

1. Instalación sin energía: Asegúrese de que la alimentación del panel posterior del chasis 1771 esté completamente aislada antes de insertar o retirar el módulo procesador 1785-LT2 para evitar daños en los pines del panel posterior y transitorios de arco eléctrico.
2. Colocación del chasis: Deslice el módulo en la ranura más a la izquierda (Ranura 0) del chasis de E/S universal 1771, aplicando una presión firme en las palancas superior e inferior de la tarjeta hasta que encaje completamente en el conector del panel posterior.
3. Conexión a tierra del cable de comunicación: Conecte a tierra los cables de blindaje biaxiales DH+ y de E/S remotas estrictamente en un solo punto en la barra de tierra del blindaje del cable para evitar que los bucles de ruido de alta frecuencia interfieran con las señales de comunicación.
4. Inicialización de la batería: Verifique la conexión de la batería de litio incorporada antes de poner el procesador en modo EJECUTAR; se activará un bit de estado de batería baja si el voltaje cae por debajo de los límites operativos estándar.
5. Posición del interruptor de llave: Establezca el interruptor de llave del panel frontal en el estado apropiado (REM, EJECUTAR o PROG) para establecer los niveles de acceso de programación local antes de conectar los dispositivos terminales.
