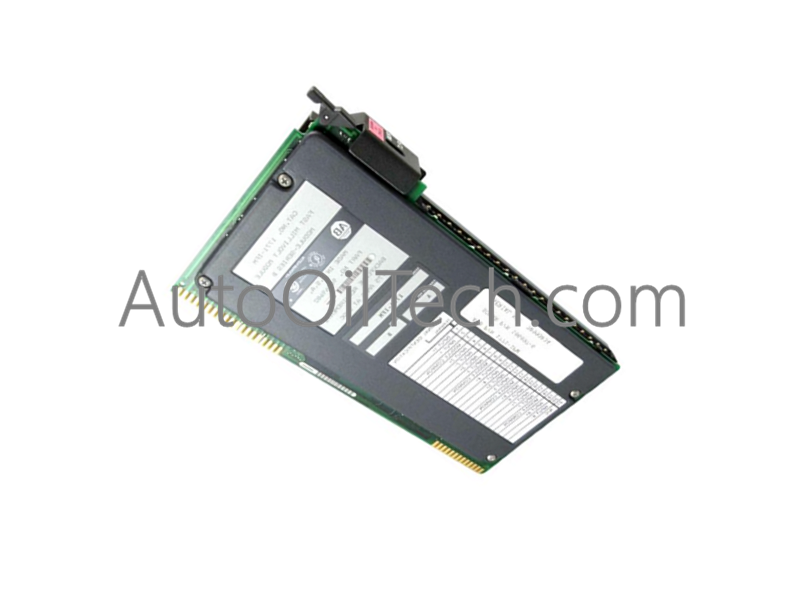

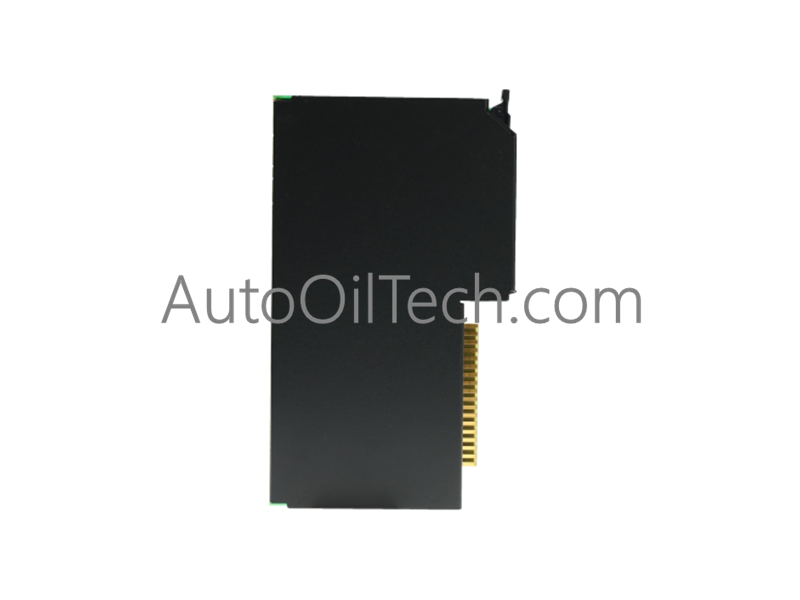

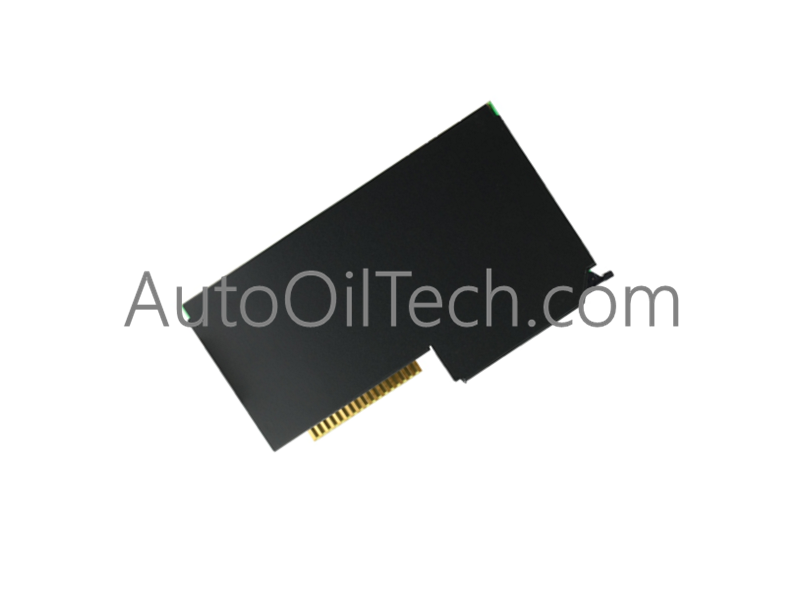

El Allen-Bradley 1771-OMD, también catalogado como Módulo de Salida de CA Digital 1771-OMD, funciona como un componente de hardware dedicado para la conmutación de salida de 220 VCA y la protección de circuitos dentro de las plataformas de Chasis de E/S Universal Allen-Bradley 1771.
Especificaciones del Hardware
Parámetro
Especificación
Modelo
1771-OMD
Marca
Allen-Bradley
Origen
EE. UU.
Peso
1.69 lbs (0.77 kg)
Dimensiones
Módulo estándar de chasis de una sola ranura 1771
Temperatura de funcionamiento
0 a 60 grados C (32 a 140 grados F)
Consumo de energía
17.3 W máximo (3.7 W mínimo)
Voltaje de funcionamiento de CA
184 a 250 VCA (47 a 63 Hz)
Canales de salida
16 salidas
Corriente continua máxima
2 A por salida (8 A máximo por módulo)
Corriente de backplane
700 mA a 5 VCC
Brazo de cableado
1771-WH
Aislamiento de E/S de Alta Densidad y Determinismo de Backplane
El módulo 1771-OMD utiliza aislamiento de voltaje de circuito de canal a backplane para aislar los transitorios de 220 VCA del lado del campo de la lógica del controlador, protegiendo los componentes internos del backplane durante la conmutación de carga inductiva. Este aislamiento mantiene la velocidad de comunicación del bus del backplane y admite el escalado de densidad de E/S en configuraciones de red ControlNet y E/S remota deterministas en sistemas de control PLC-5.
Preguntas Frecuentes
P: ¿Cuál es el consumo de corriente del backplane para el módulo 1771-OMD?
R: El módulo 1771-OMD consume 700 mA a 5 VCC (+5%) de la fuente de alimentación del backplane del chasis 1771.
P: ¿Cuáles son las clasificaciones de corriente de salida continua máxima por canal y por módulo?
R: Cada canal individual admite hasta 2 A de corriente de salida continua a 220 VCA, mientras que la corriente total agregada para los 16 canales del módulo no debe exceder los 8 A.
Pautas de Instalación en Campo
Desconecte todos los voltajes de suministro de CA del campo y la alimentación del backplane del chasis antes de insertar o quitar el módulo de la ranura del chasis 1771.
Fije el brazo de cableado de campo 1771-WH al chasis, apretando los tornillos terminales a un torque de 7 a 9 pulgadas-libra.
Verifique que cada carga de campo cumpla con el requisito de corriente de funcionamiento mínimo de 10 mA a 220 VCA para asegurar un enganche de conmutación de estado sólido adecuado.
Separe el cableado de carga de CA de alto voltaje del cableado de comunicación de bajo voltaje para minimizar el acoplamiento de ruido inductivo y la diafonía.
