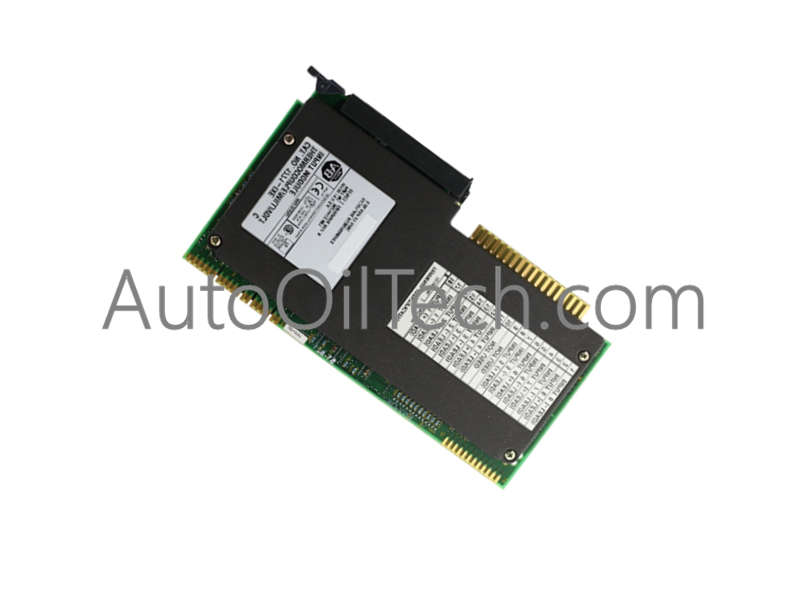

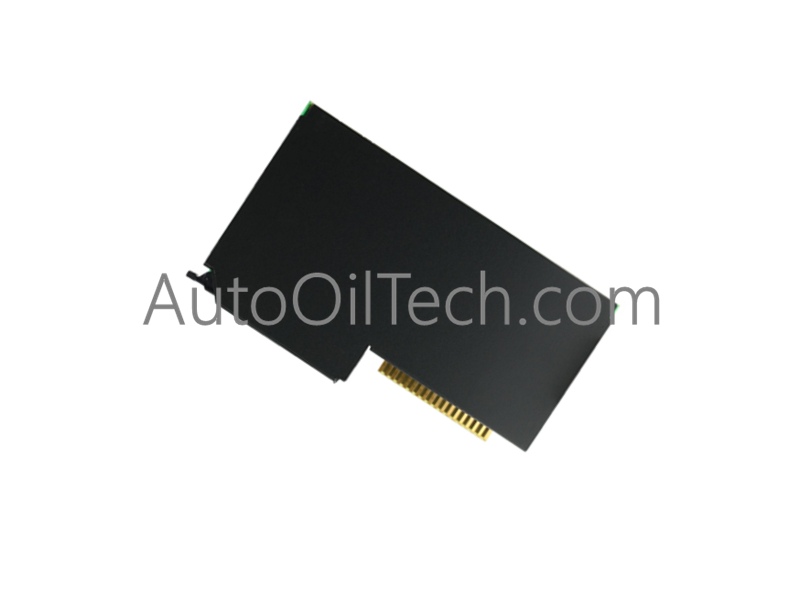

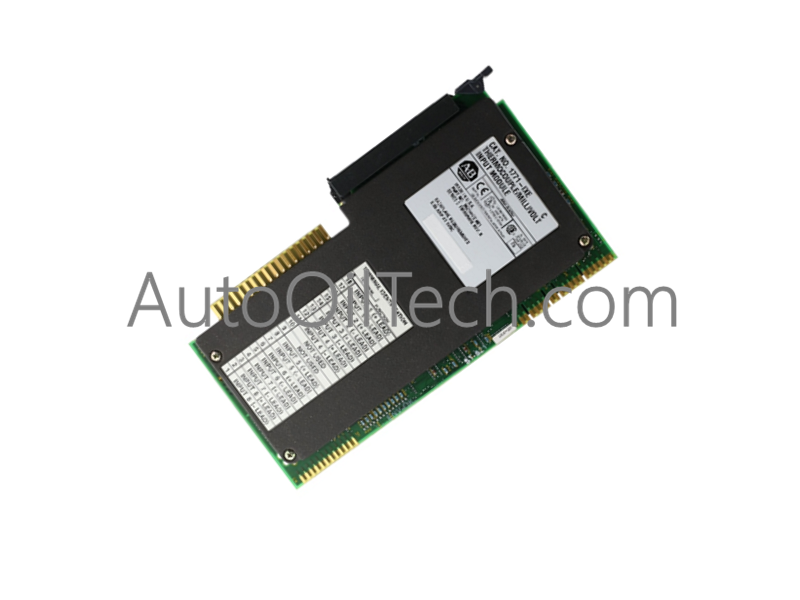

El Allen-Bradley 1771-OBD, también catalogado como el Módulo de Salida de Sourcing Digital 1771-OBD, funciona como un componente de hardware dedicado para la ejecución de sourcing de carga de CC discreta dentro de las plataformas de Chasis de E/S Universal Allen-Bradley 1771.
Especificaciones de hardware
Parámetro
Especificación
Modelo
1771-OBD
Marca
Allen-Bradley
Origen
EE. UU.
Peso
0,94 lb (0,43 kg)
Dimensiones
Módulo de chasis de una sola ranura estándar 1771
Temperatura de funcionamiento
0 a 60 °C (32 a 140 °F)
Consumo de energía
Disipación de potencia máxima de 15,6 W
Corriente del backplane
400 mA a 5 VCC
Voltaje de funcionamiento
10 a 60 VCC (48 VCC nominal)
Canales de salida
16 salidas (sourcing de CC)
Corriente nominal de salida
2 A por salida resistiva (8 A máx. por módulo); 0,2 A de servicio piloto
Corriente de carga mínima
2,5 mA
Brazo de cableado
1771-WH, 1771-WHF o 1771-WHFB
Aislamiento de E/S de alta densidad y determinismo de backplane
El módulo 1771-OBD admite el escalado de E/S de alta densidad en arquitecturas de red EtherNet/IP deterministas y de E/S remotas al empaquetar 16 canales de sourcing discretos en una sola ranura del chasis. Diseñado para aislar el ruido de conmutación eléctrica del lado del campo de la circuitería lógica sensible, el módulo mantiene la velocidad de comunicación del bus del backplane y la sincronización estable de la señal durante eventos de conmutación multicanal simultáneos.
Preguntas frecuentes
P: ¿Cuáles son las especificaciones de consumo de corriente del backplane y disipación de potencia interna para el 1771-OBD?
R: El módulo consume 400 mA a 5 VCC del riel del backplane del chasis 1771, con una disipación de potencia operativa máxima de 15,6 W (53,3 BTU/hora de disipación térmica).
P: ¿Qué posiciones de pines de llave se requieren en el backplane del chasis antes de insertar el 1771-OBD?
R: Instale bandas de llave entre los pines 10 y 12 en el conector superior del backplane y entre los pines 22 y 24 en el conector inferior del backplane.
Pautas de instalación en campo
Desenergice la alimentación principal del chasis y la alimentación externa de bucle de campo de 10 a 60 VCC antes de montar o retirar el módulo.
Alinee los bordes de la tarjeta del módulo con los rieles guía superior e inferior del chasis de E/S 1771, empujando firmemente hasta que los pestillos de bloqueo encajen firmemente.
Conecte los conductores de señal (cable de cobre de 22 a 14 AWG) al brazo de cableado de campo 1771-WH y apriete los tornillos de los terminales a 7 a 9 pulgadas-libra (1,0 Nm).
Mantenga la separación entre el cableado de señal de CC de campo y las líneas de alimentación de CA de alto voltaje para evitar el ruido inducido y el disparo falso de la salida.
