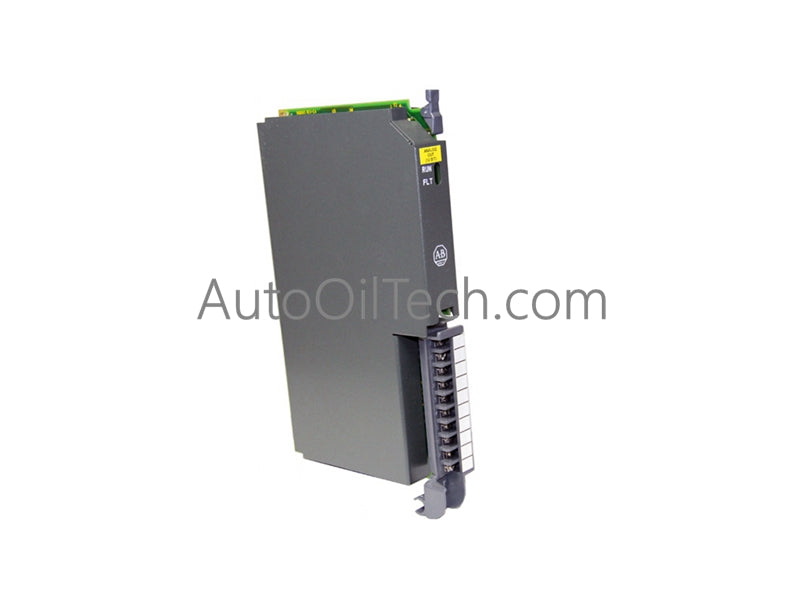

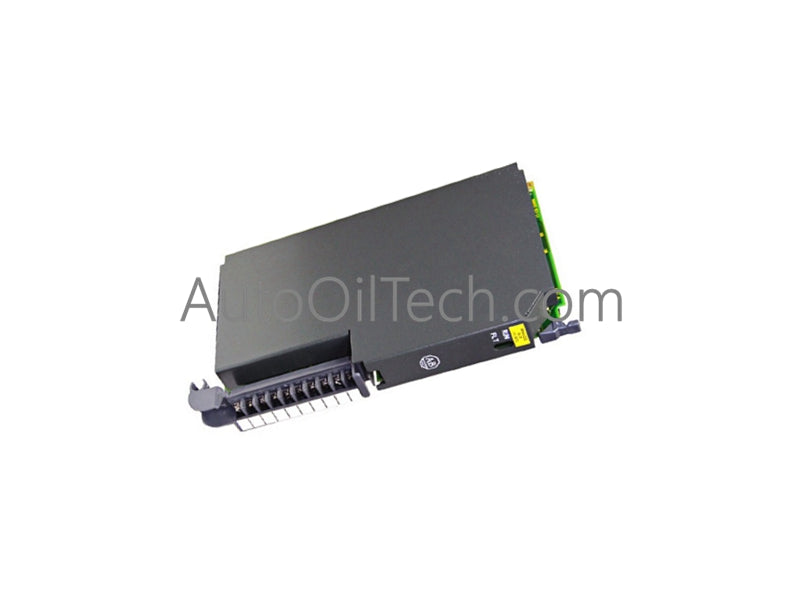

El Allen-Bradley 1771-IBD, también catalogado como Módulo de Entrada 1771-IBD, funciona como un componente de hardware dedicado para la detección de señales discretas de campo de 10-30 V CC dentro de las plataformas de chasis de E/S PLC-5.
Especificaciones de hardware
Parámetro
Especificación
Modelo
1771-IBD
Marca
Allen-Bradley
Origen
EE. UU. / Estándar de fabricación global
Peso
1.10 lbs (0.50 kg)
Dimensiones
Factor de forma de módulo de E/S de una sola ranura 1771 estándar
Temperatura de funcionamiento
0 a 60 grados C (32 a 140 grados F)
Consumo de energía
Carga de corriente de la placa base: 130 mA
Voltaje de entrada
10-30 VCC
Entradas digitales
16 puntos
Lógica de circuito
Sumidero (carga de fuente)
Brazo de cableado
1771-WH
Estado del ciclo de vida
Discontinuado por el fabricante (Discontinuado el 10/03/2020)
Escalado de densidad de E/S de PLC-5 e integración de bus de placa base
Diseñado para un control industrial de alta confiabilidad dentro de los racks PLC-5 de Allen-Bradley, el 1771-IBD permite la adquisición de señales digitales densas a través de 16 circuitos de canal discretos. El módulo incorpora aislamiento óptico entre los circuitos de hundimiento de 10-30 VCC del lado del campo y la lógica interna, evitando la propagación de ruido eléctrico al chasis. Operando bajo perfiles de escaneo deterministas, la unidad minimiza la latencia de la velocidad de comunicación del bus de la placa base mientras mantiene un consumo de corriente continuo de la placa base en 130 mA.
Preguntas frecuentes
P: ¿Qué brazo de cableado se requiere para conectar el cableado de campo al módulo 1771-IBD?
R: El módulo utiliza el brazo de cableado Allen-Bradley 1771-WH, lo que permite que el cableado de campo permanezca intacto al intercambiar el módulo.
P: ¿Se puede insertar el 1771-IBD en el rack con alimentación?
R: Quitar o insertar el módulo mientras se aplica energía a la placa base puede causar interrupciones en el circuito o fallas en la memoria. Apague el chasis del rack PLC-5 antes de retirar o instalar el módulo.
Guías de instalación en campo
Asegúrese de que la alimentación principal del rack del chasis esté completamente apagada antes de insertar o quitar el módulo.
Alinee la guía del borde de la tarjeta 1771-IBD con los rieles de la tarjeta de ranura seleccionada en el chasis de E/S 1771.
Deslice el módulo firmemente en la ranura hasta que el conector de la placa base encaje completamente en la placa base del chasis.
Monte el brazo de cableado 1771-WH en los pasadores de pivote de la ranura del chasis y asegure las conexiones de los terminales.
Verifique que las conexiones de alimentación de CC de campo cumplan estrictamente con la lógica de hundimiento (polaridad de entrada de 10-30 VCC) y los estándares adecuados de conexión a tierra.
