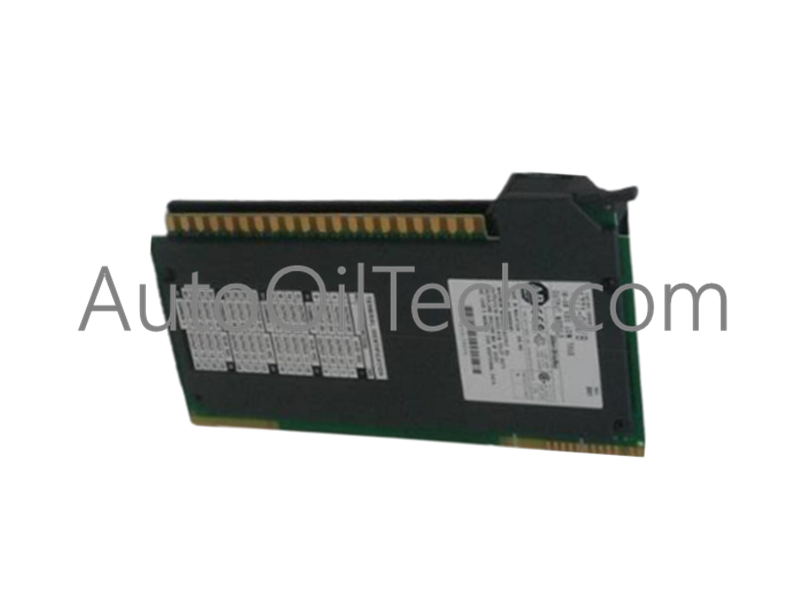

Módulo de interfaz ControlNet PLC-5 Allen-Bradley 1771-ACN15

Configurado para comunicación de red de alta velocidad en plataformas ControlNet de PLC-5, el Allen-Bradley 1771-ACN15 (Módulo de interfaz de comunicación 1771-ACN15) proporciona ejecución física y eléctrica directa de acceso de nodo ControlNet de un solo puerto.

Especificaciones de hardware

Backplane determinista y sincronización de red

El módulo gestiona la velocidad de comunicación del bus de backplane de alta velocidad y la conversión de protocolo determinista a través de arquitecturas ControlNet. Operando como una interfaz de medios no redundante de un solo puerto, la unidad conecta el tráfico de E/S del backplane 1771 local con el enlace de red ControlNet. La compatibilidad con la actualización del firmware garantiza una integración perfecta con ControlNet 1.5 y las revisiones de protocolo posteriores, lo que permite transferencias de datos de E/S críticas en el tiempo y mensajes de igual a igual sin degradar la capacidad de respuesta del backplane.

Preguntas frecuentes

P: ¿Cuál es el consumo máximo de corriente del backplane para el 1771-ACN15?

R: El módulo requiere 1.0 A a 5 VDC directamente de la fuente de alimentación del backplane del chasis 1771 local. Verifique que el presupuesto de la fuente de alimentación del chasis admita esta carga antes de la instalación.

P: ¿El 1771-ACN15 admite redundancia de medios de doble cable?

R: No. El 1771-ACN15 es un módulo de interfaz de un solo puerto diseñado estrictamente para arquitecturas de medios ControlNet no redundantes.

Pautas de instalación en campo

1. Desconecte la alimentación principal del chasis de E/S 1771 antes de insertar o extraer el módulo para evitar daños eléctricos a la interfaz del bus del backplane.
2. Alinee el borde de la tarjeta de circuito impreso con los rieles guía de la ranura designada del chasis 1771 e inserte el módulo hasta que encaje de forma segura en el zócalo del backplane.
3. Bloquee los pestillos de retención superior e inferior del chasis para garantizar un asiento físico sólido y una conexión a tierra continua del marco del chasis.
4. Conecte el cable de derivación coaxial ControlNet al puerto BNC en la parte frontal del módulo, asegurándose de que se mantengan las reglas de radio de curvatura mínimo para las líneas troncales coaxiales BNC.
5. Verifique que se instalen resistencias de terminación coaxiales de 75 ohmios adecuadas en ambos extremos físicos del segmento troncal de ControlNet.
