Ensamblaje de rack de E/S PLC Allen-Bradley 1771-A1B

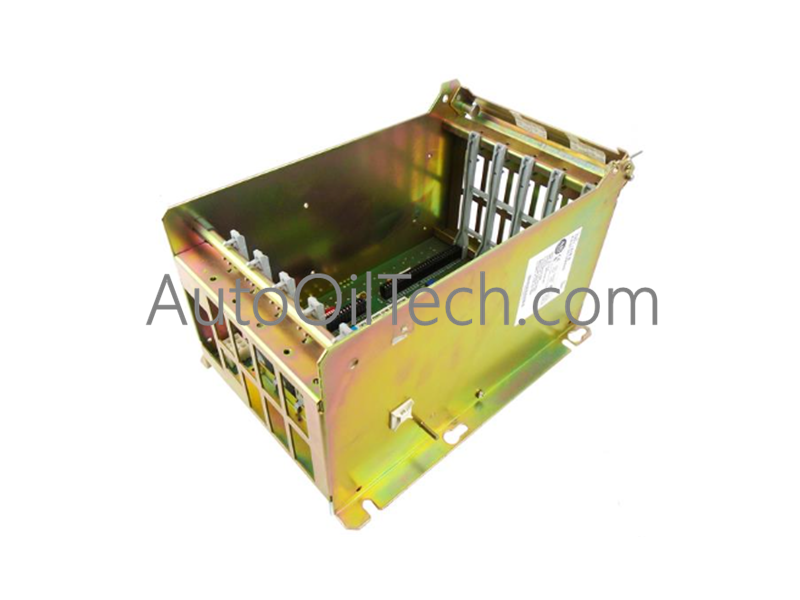

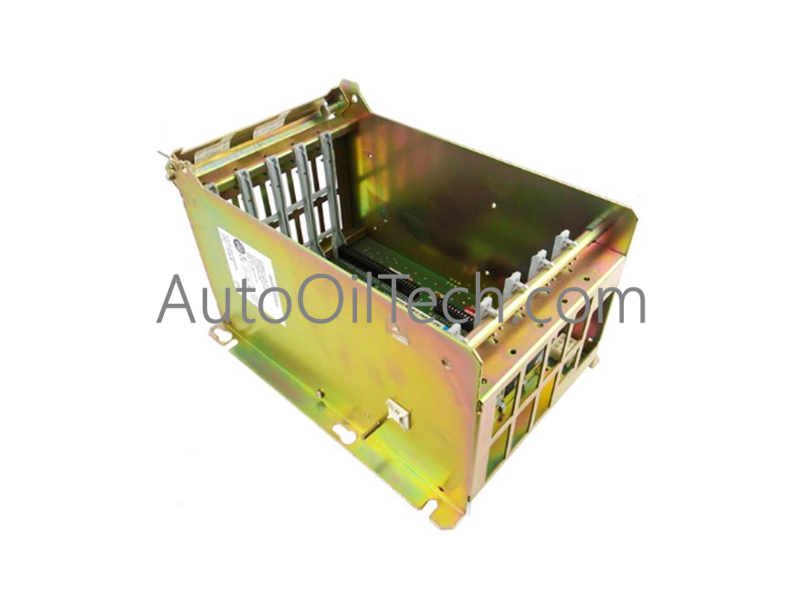

Configurado para la entrega de energía del módulo de E/S de ranuras múltiples y la comunicación de señales de backplane en todas las arquitecturas de sistema Allen-Bradley PLC-5, el Allen-Bradley 1771-A1B (Ensamblaje del chasis 1771-A1B) proporciona ejecución física/eléctrica directa.

Especificaciones del Hardware

Velocidad de Comunicación del Bus del Backplane y Escalado de la Densidad de E/S

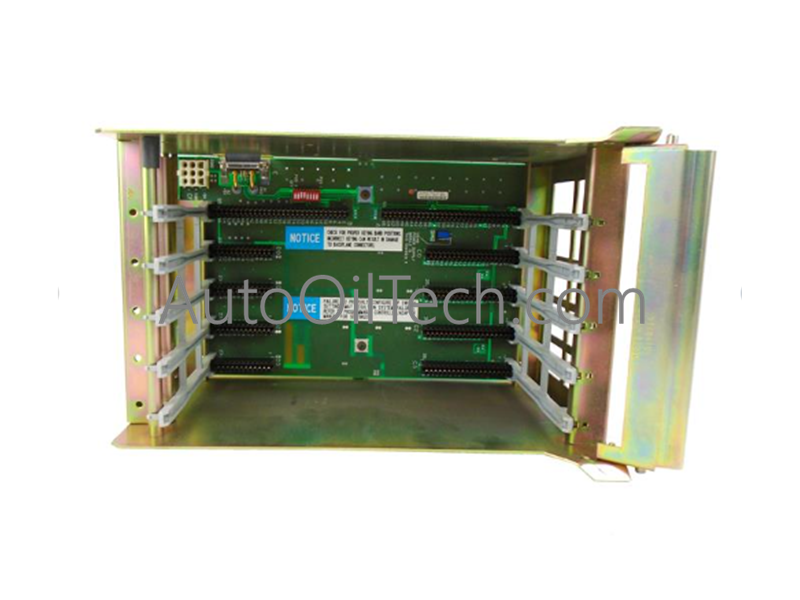

El ensamblaje del chasis Allen-Bradley 1771-A1B funciona como una carcasa física de 5 ranuras y un backplane eléctrico para alojar módulos de E/S digitales, analógicos e inteligentes 1771. Diseñado para mantener una alta velocidad de transmisión de señal a través de las pistas del bus del backplane, el bastidor distribuye energía lógica de 5.25 VCC hasta 16 A desde un módulo de fuente de alimentación de sistema externo. La carcasa de metal de calibre pesado garantiza la rigidez estructural y la protección de conexión a tierra contra interferencias electromagnéticas, lo que admite un escalado de alta densidad de E/S en bastidores de control industrial modulares.

Preguntas Frecuentes

P: ¿Cuál es la corriente máxima del backplane admitida por el chasis de 5 ranuras 1771-A1B?

R: El bus del backplane 1771-A1B está clasificado para suministrar hasta 16 A de corriente total a 5.25 VCC a los módulos de E/S 1771 instalados y adaptadores locales.

P: ¿Se pueden instalar procesadores PLC-5 y módulos 1771 directamente en el chasis 1771-A1B?

R: Sí. El 1771-A1B acepta controladores PLC-5, fuentes de alimentación y tarjetas de E/S 1771 de ranura única o doble estándar utilizando guías de tarjeta y conexiones de terminal de campo de brazo oscilante.

P: ¿Cómo se establece la conexión a tierra del chasis para el ensamblaje 1771-A1B durante la instalación en campo?

R: La conexión a tierra se establece a través de espárragos de conexión a tierra del chasis dedicados en el ensamblaje del bastidor, que deben conectarse a la barra de bus de tierra del panel de control central con un cable de conexión a tierra de calibre pesado.

Pautas de Instalación en Campo

1. Monte el ensamblaje del chasis 1771-A1B de forma segura en el panel posterior del gabinete utilizando hardware de montaje estándar.
2. Conecte un cable de tierra de baja impedancia desde el terminal de tierra del chasis a la barra de bus de tierra del sistema principal.
3. Asegúrese de que el módulo de fuente de alimentación del backplane o el conector del cable estén asentados correctamente en el conector del bastidor dedicado.
4. Inserte los módulos de E/S a lo largo de las guías de plástico de las tarjetas hasta que los conectores del borde trasero encajen completamente con los zócalos del backplane.
5. Asegure todos los tornillos de retención de los módulos y los ensamblajes de cableado de campo de brazo oscilante antes de energizar el bastidor.
