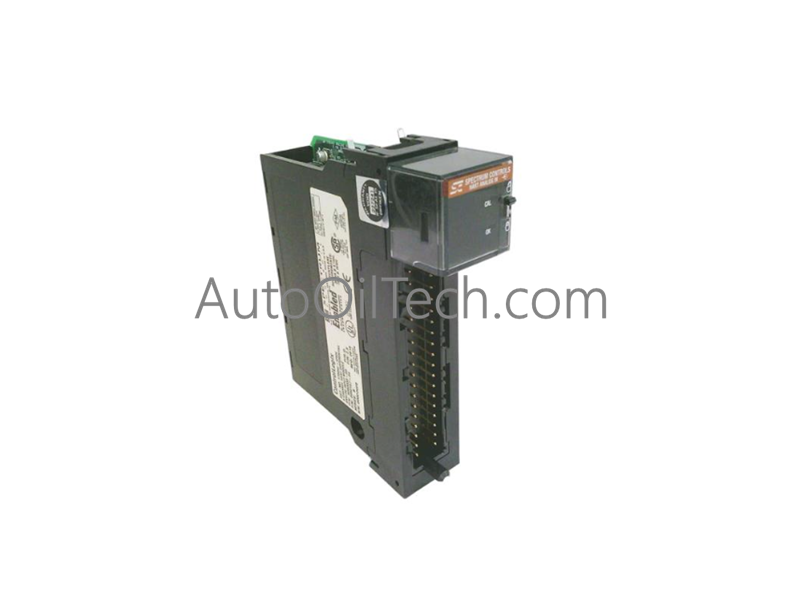

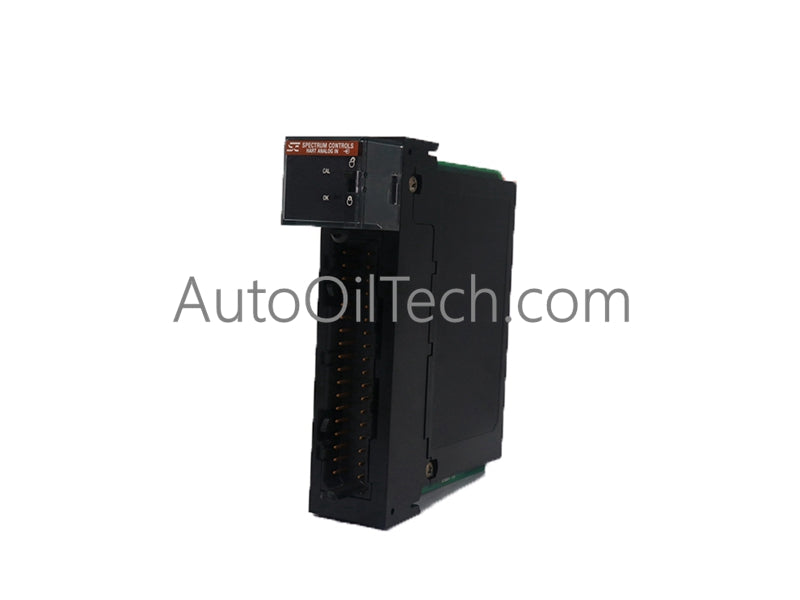

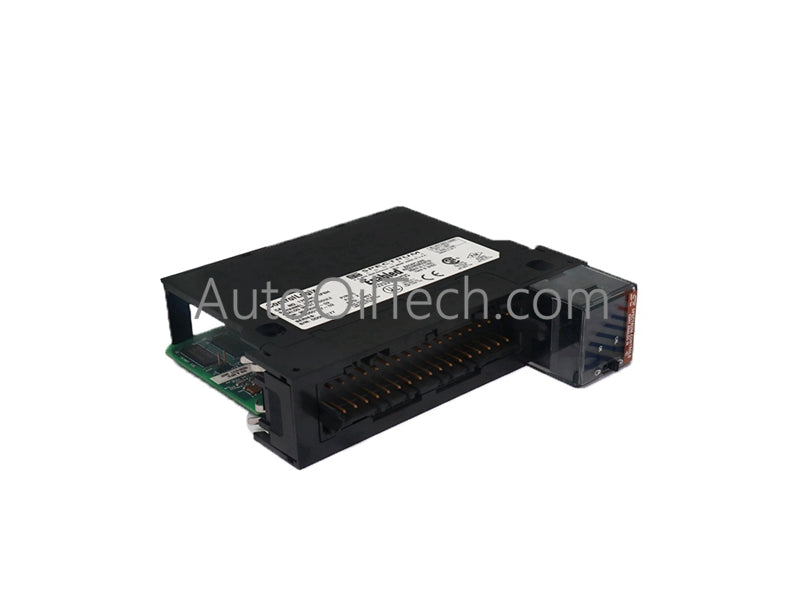

Módulo de entrada analógica Contrologix Allen-Bradley 1756SC-IF8H

El Allen-Bradley 1756SC-IF8H, también catalogado como el Módulo de Entrada Analógica 1756SC-IF8H, funciona como un componente de hardware dedicado para la adquisición de señales analógicas de 8 canales y el procesamiento de paso de protocolo HART dentro de los ensamblajes de rack ControlLogix.

Especificaciones de hardware

Redes deterministas ControlLogix e integración de protocolo HART

El 1756SC-IF8H procesa 8 señales de entrada analógicas mientras mantiene la transmisión simultánea de datos digitales HART a través de redes deterministas EtherNet/IP de ControlLogix. Al enrutar las variables dinámicas del dispositivo de campo HART a la memoria del controlador sin interrumpir los ciclos de conversión analógica primaria, el módulo admite diagnósticos continuos de instrumentos digitales. La interfaz de bus interna ejecuta rutinas de conversión de alta frecuencia mientras mantiene la velocidad de comunicación del bus del backplane en las ranuras adyacentes del chasis.

Preguntas frecuentes

P: ¿El 1756SC-IF8H admite la inserción y extracción en línea (RIOU/intercambio en caliente) en chasis ControlLogix?

R: Sí. El módulo admite la extracción e inserción con alimentación (RIUP) en los backplanes de ControlLogix, lo que permite el reemplazo sin interrumpir la alimentación del chasis o el funcionamiento del módulo adyacente.

P: ¿Se pueden leer los datos de diagnóstico HART simultáneamente con las señales de entrada analógicas primarias de 4-20 mA?

R: Sí. El 1756SC-IF8H captura señales analógicas de 4-20 mA mientras extrae flujos de datos FSK digitales HART simultáneamente a través de los 8 canales.

Pautas de instalación en campo

1. Verifique las posiciones de la llave del backplane en la ranura del chasis ControlLogix antes de insertar el módulo.
2. Alinee las guías superior e inferior de la placa de circuito del 1756SC-IF8H con los rieles de la ranura del chasis.
3. Deslice el módulo en la ranura hasta que los pestillos de retención superior e inferior encajen de forma segura en su lugar.
4. Conecte el cableado de campo al bloque de terminales extraíble (RTB) compatible, asegurando una conexión a tierra adecuada del blindaje en el terminal de tierra del gabinete.
5. Descargue el perfil del módulo actualizado y las etiquetas de configuración al controlador ControlLogix usando el entorno Studio 5000 / RSLogix 5000.
