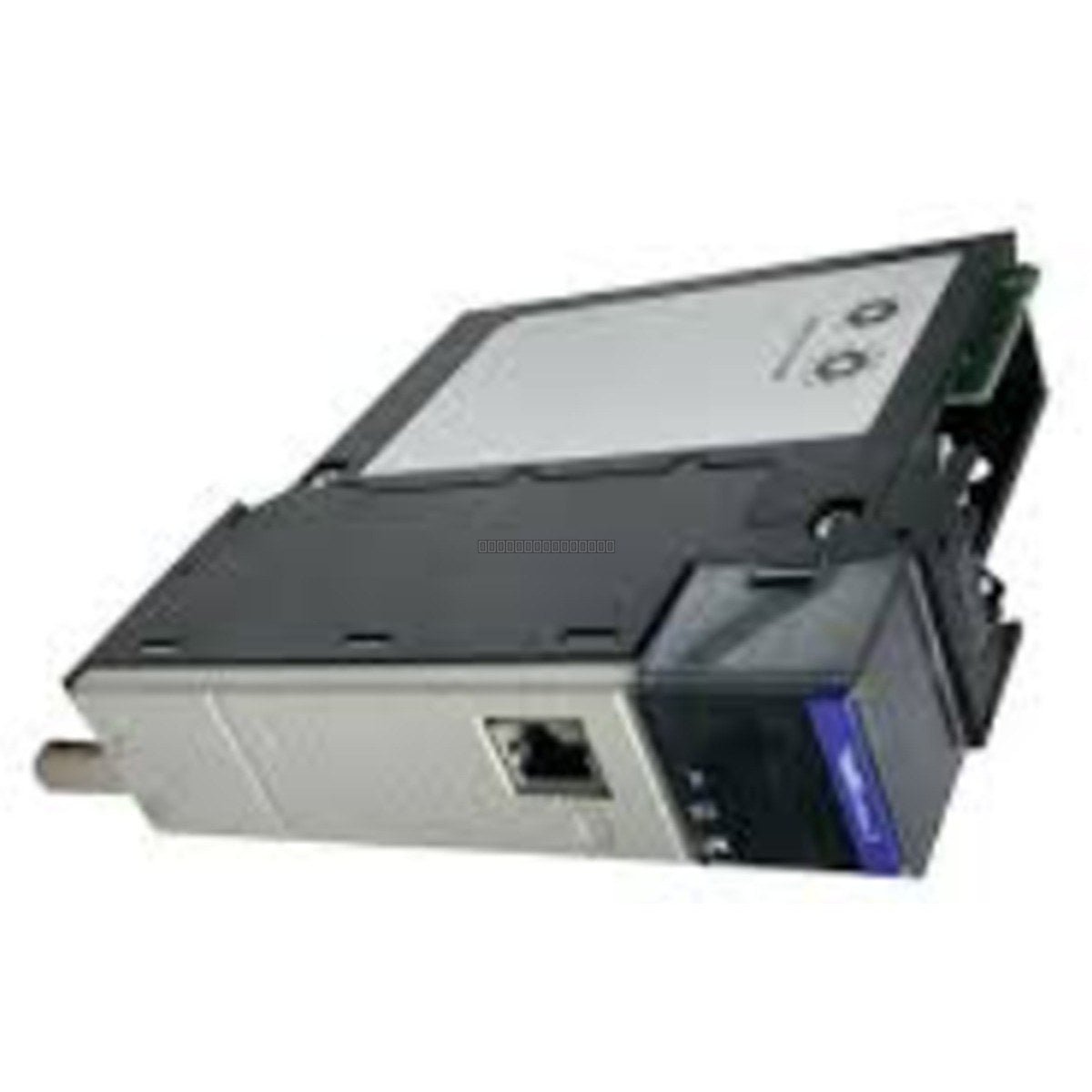

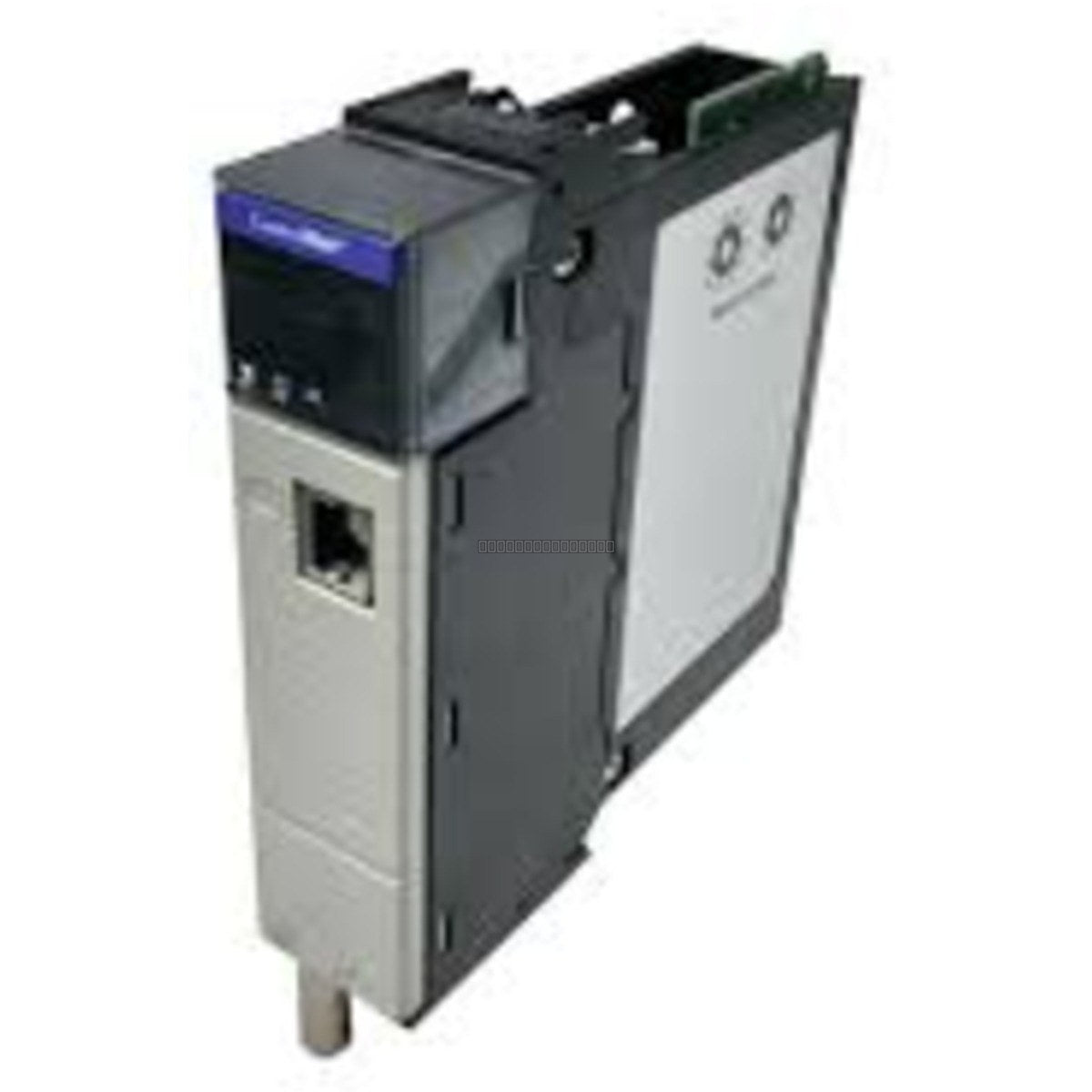

El Allen-Bradley 1756-SYNCH es un módulo de puente de comunicación ControlLogix SynchLink diseñado para proporcionar sincronización de tiempo determinista de alta velocidad y comunicación de datos entre múltiples chasis ControlLogix. Este módulo es esencial para aplicaciones que requieren control de movimiento coordinado y sincronización de unidades, lo que garantiza que los controladores distribuidos funcionen con una referencia de tiempo compartida.
Características
Facilita la sincronización de tiempo de alta velocidad para sistemas de control de movimiento y unidades coordinados.
Admite una tasa de transferencia de datos de 5 Mbps.
Equipado con un canal de fibra óptica con puertos TX y RX dedicados para una comunicación confiable e inmune al ruido.
Se integra directamente en el plano posterior de ControlLogix para un intercambio de datos fluido con el procesador.
Optimizado para entornos de automatización industrial de alto rendimiento donde la sincronización precisa es crítica.
Especificaciones técnicas
Modelo de producto
1756-SYNCH
Tipo de módulo
Puente de comunicación SynchLink
Tasa de datos
5 Mbps
Longitud de onda de funcionamiento
650 nm
Corriente del plano posterior (5V)
1,200 mA
Corriente del plano posterior (24V)
2.5 mA
Disipación de potencia (máx.)
6.19 vatios
Pautas de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o quitar el módulo 1756-SYNCH para evitar daños eléctricos.
Deslice el módulo en la ranura designada en el chasis y asegúrelo usando los pestillos superior e inferior.
Manipule los cables de fibra óptica con cuidado; evite dobleces pronunciados o tensión excesiva para evitar la degradación de la señal.
Asegúrese de que los conectores de fibra óptica estén limpios y correctamente asentados en los puertos TX/RX.
Mantenga una conexión a tierra adecuada del chasis ControlLogix para minimizar la interferencia electromagnética (EMI) en las líneas de comunicación.
Verifique que el módulo esté configurado correctamente en el entorno de software Studio 5000 Logix Designer antes de la operación.
Preguntas frecuentes
¿Cuál es el propósito principal del módulo 1756-SYNCH? El 1756-SYNCH se utiliza para proporcionar una referencia de tiempo común (SynchLink) en múltiples controladores ControlLogix, lo cual es necesario para aplicaciones de control de movimiento coordinado.
¿Este módulo requiere alimentación externa? No, el módulo obtiene la energía requerida directamente del plano posterior de ControlLogix.
¿Qué tipo de cableado utiliza el 1756-SYNCH? Utiliza cableado de fibra óptica para su interfaz de comunicación, lo que proporciona una alta inmunidad al ruido eléctrico en entornos industriales.
