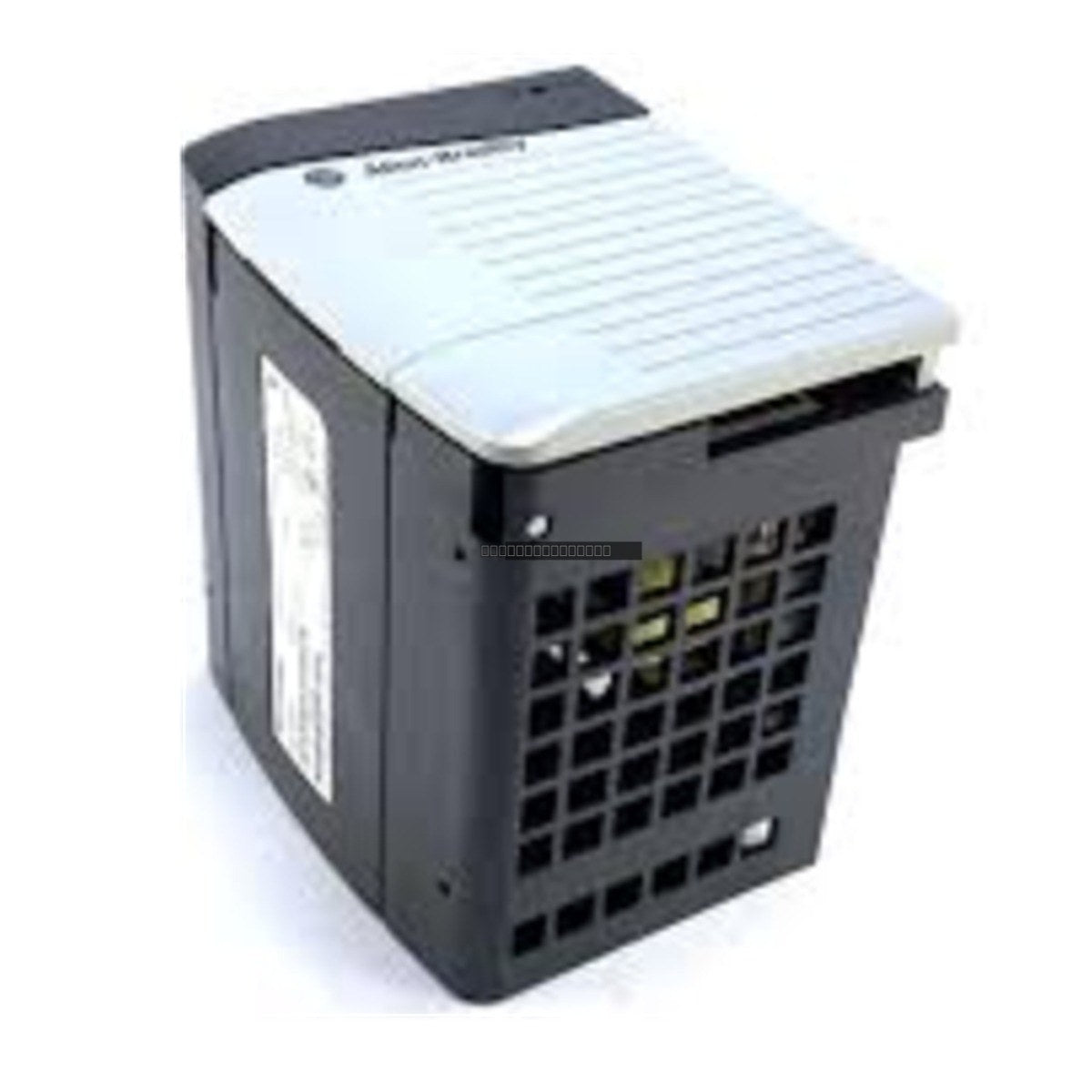

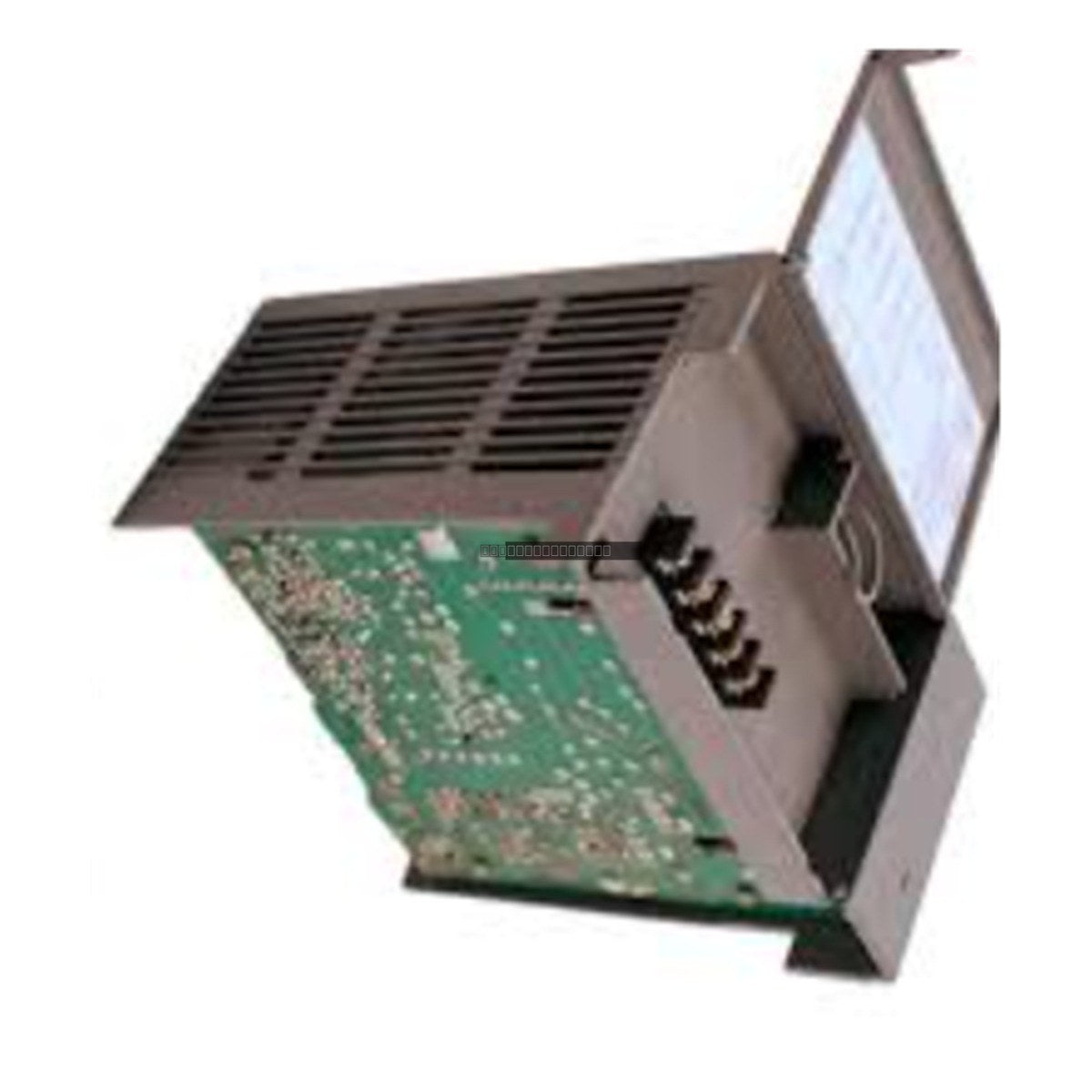

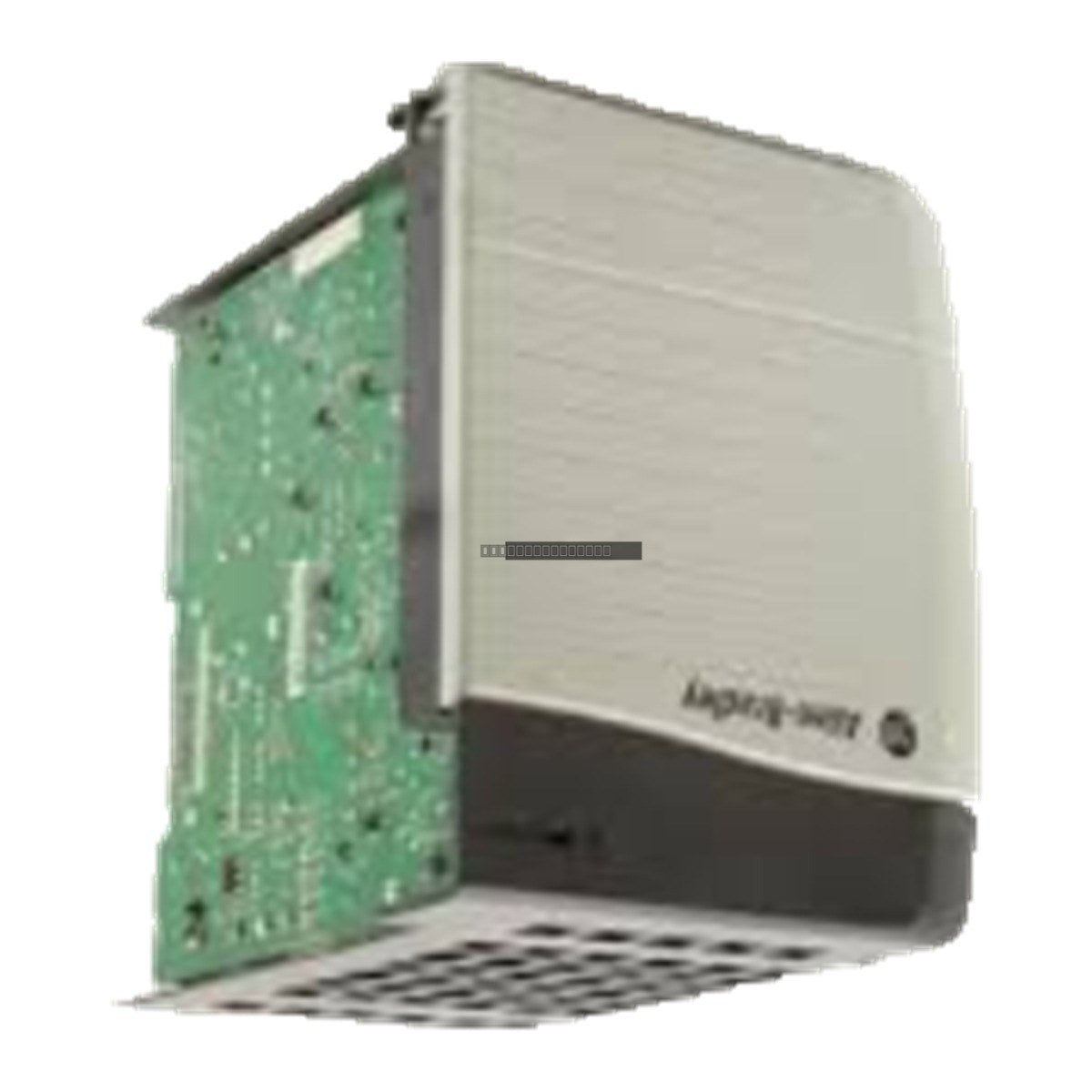

Fuente de alimentación de 24 V CC ControlLogix Allen-Bradley 1756-PB75

Descripción

La Allen-Bradley 1756-PB75 es un módulo de fuente de alimentación de CC estándar de alto rendimiento diseñado específicamente para la plataforma ControlLogix. Este módulo está diseñado para proporcionar energía confiable al backplane del chasis, convirtiendo una entrada de CC de 18-32 V en los voltajes lógicos necesarios (1.2 V, 3.3 V, 5.1 V y 24 V CC) requeridos por los módulos de E/S y procesadores ControlLogix. Con una potencia de salida máxima de 75 W, es capaz de soportar configuraciones de chasis completamente pobladas en entornos industriales exigentes.

Características

• 75 W de potencia de salida máxima a 60 °C.
• Diseñado para montaje dedicado en la ranura del extremo izquierdo de un chasis 1756.
• Amplio rango de voltaje de entrada: 18-32 V CC (24 V CC nominal).
• Protección integrada contra sobrecorriente y sobrevoltaje para la seguridad del backplane.
• 250 V de aislamiento galvánico continuo entre la fuente de alimentación y la lógica del backplane.
• Compatible con chasis estándar 1756 Series B y C (1756-A4, A7, A10, A13, A17).

Especificaciones Técnicas

Aplicaciones

• Tratamiento de agua y aguas residuales: Alimentación de controladores para bombas dosificadoras y válvulas de flujo.
• Producción de alimentos y bebidas: Soporte de automatización para líneas de pasteurización y embotellado.
• Química y petroquímica: Suministro de energía estable para bucles de control PID de alta precisión.
• Climatización y control de clima: Gestión de torres de enfriamiento industriales y sistemas de compuertas.
• Metales y minería: Soporte para el control de prensas hidráulicas y el monitoreo de posición.

Pautas de instalación

• Asegúrese de que la fuente de alimentación esté instalada en la ranura izquierda dedicada del chasis 1756.
• Siempre desconecte la fuente de alimentación principal antes de insertar o extraer el módulo del chasis.
• Asegúrese de una conexión a tierra adecuada del chasis para minimizar la EMI y proteger contra sobretensiones eléctricas.
• Mantenga un espacio libre adecuado alrededor del chasis para permitir un flujo de aire y enfriamiento adecuados, ya que la unidad está clasificada para funcionar hasta 60 °C.
• Utilice un cableado de tamaño adecuado para la entrada de 24 V CC para evitar caídas de voltaje.

Preguntas frecuentes

¿Cuál es la diferencia entre el 1756-PA75 y el 1756-PB75?

El 1756-PA75 está diseñado para entrada de energía de CA (85-264 V CA), mientras que el 1756-PB75 está diseñado para entrada de energía de CC (18-32 V CC).

¿Qué chasis son compatibles con esta fuente de alimentación?

El 1756-PB75 es compatible con los chasis estándar 1756 Series B y C, incluidos los modelos 1756-A4, A7, A10, A13 y A17.
