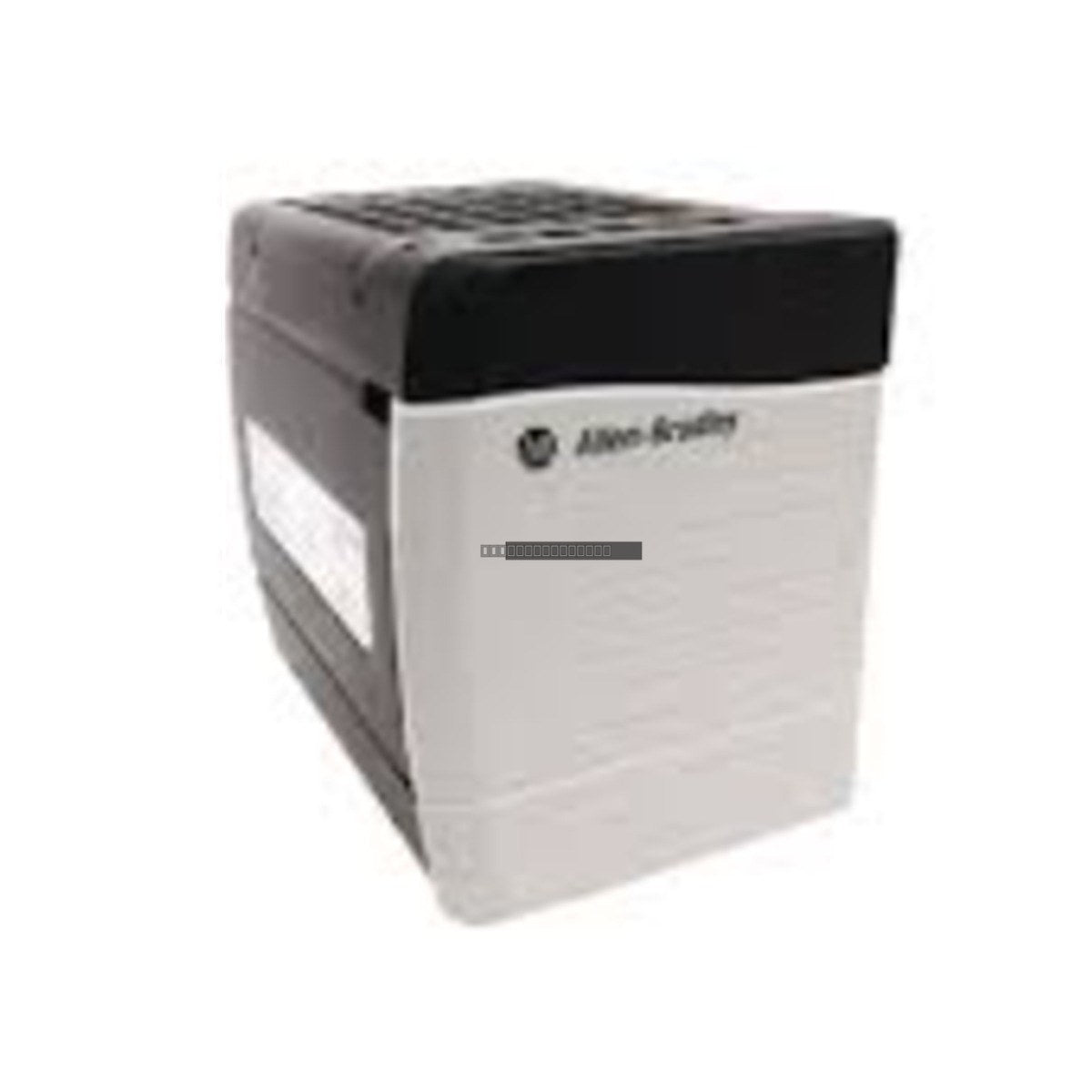

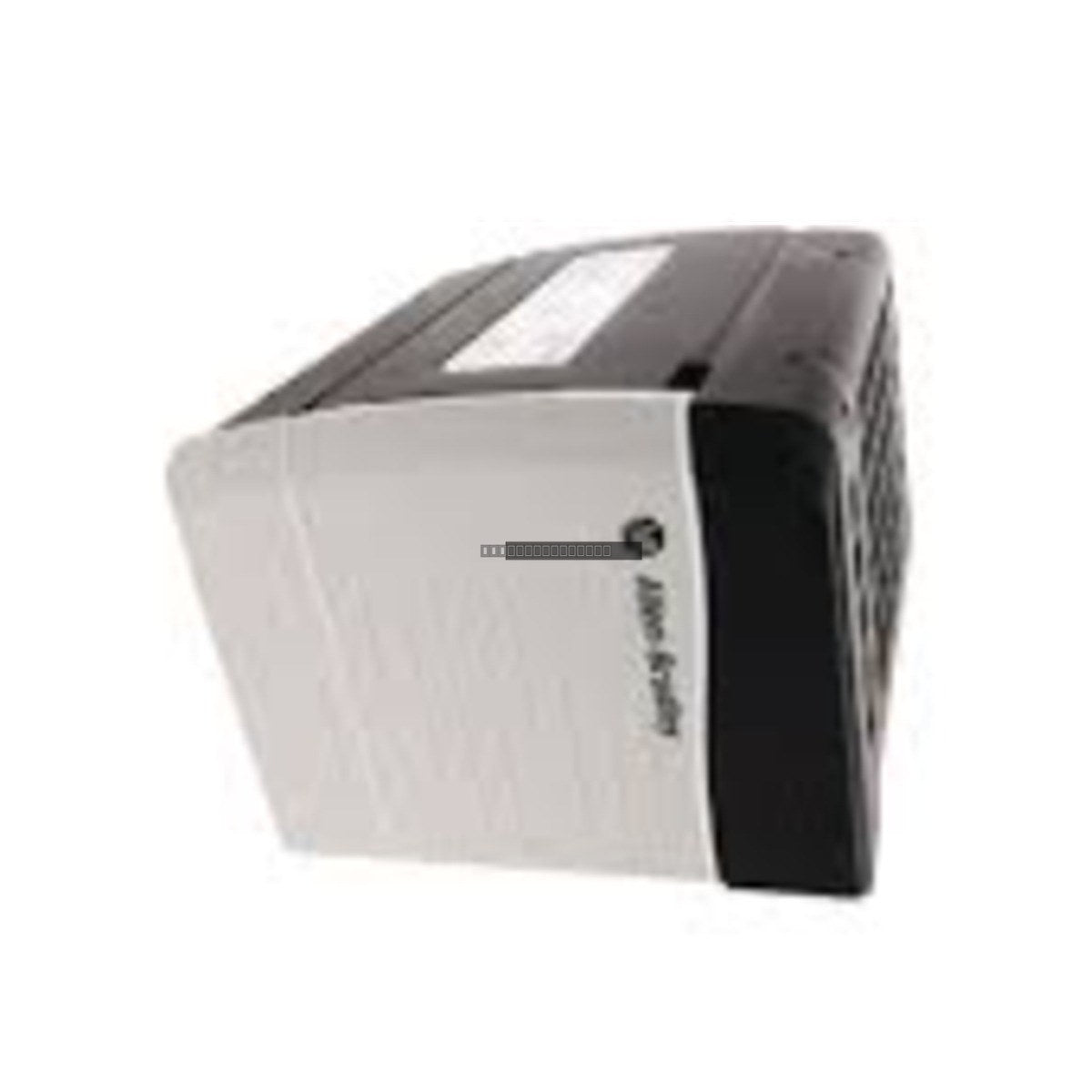

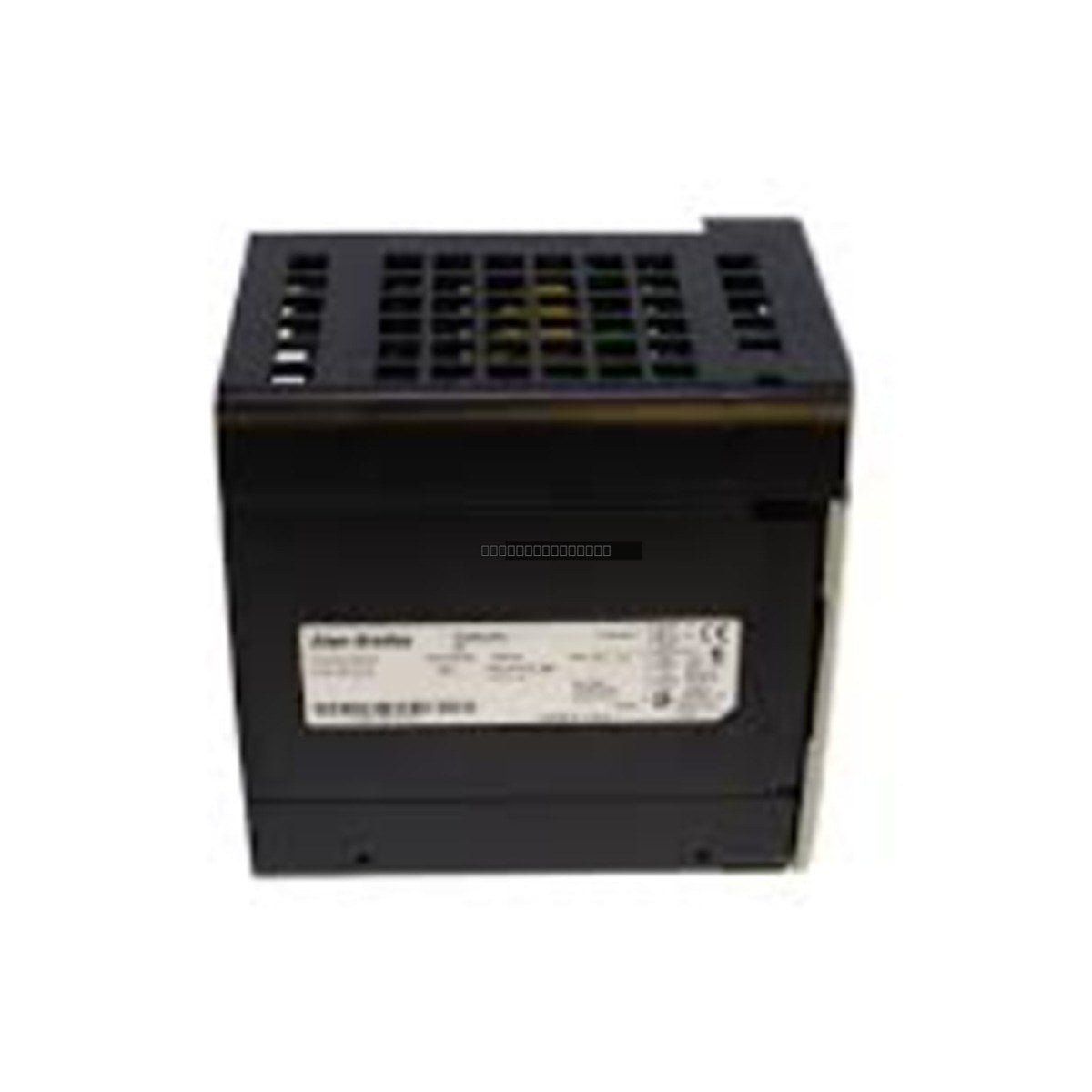

El Allen-Bradley 1756-PB72 es un módulo de fuente de alimentación de CC estándar diseñado para la plataforma ControlLogix. Proporciona una distribución de energía confiable al chasis ControlLogix, lo que garantiza un funcionamiento estable de la CPU, los módulos de E/S y los adaptadores de comunicación dentro del rack. Esta unidad está diseñada para entornos industriales que requieren una fuente de entrada de 24 V CC.
Características
Diseñado específicamente para el sistema de chasis Allen-Bradley ControlLogix.
Admite un rango de voltaje de entrada de 18-32 V CC.
Ofrece una potencia de salida de 75 W a 60 °C.
Diseño robusto de montaje en chasis para una instalación segura.
Protección integrada contra fluctuaciones de voltaje de entrada.
Especificaciones técnicas
Modelo
1756-PB72
Voltaje de entrada
24 V CC (rango de 18-32 V CC)
Potencia de entrada
95 W
Potencia de salida
75 W a 60 °C
Corriente de irrupción máxima
30 A
Tipo de módulo
Fuente de alimentación de CC estándar
Montaje
Montaje en chasis
Pautas de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de instalar o quitar el módulo de la fuente de alimentación.
Deslice el módulo en la ranura designada de la fuente de alimentación en el lado izquierdo del chasis hasta que esté completamente asentado.
Apriete los tornillos de montaje para garantizar una conexión segura y una conexión a tierra adecuada del chasis.
Utilice calibres de cable apropiados para los terminales de entrada de CC para evitar caídas de voltaje y sobrecalentamiento.
Mantenga una distancia adecuada alrededor del módulo para permitir un flujo de aire y una refrigeración adecuados, ya que la unidad está clasificada para un rendimiento de hasta 60 °C.
Evite tender cables de CA de alto voltaje cerca del cableado de entrada de CC para minimizar la interferencia electromagnética (EMI).
Preguntas frecuentes
¿El 1756-PB72 es compatible con todos los chasis ControlLogix?
Sí, esta fuente de alimentación está diseñada para ser compatible con los chasis ControlLogix estándar, siempre que el chasis tenga la ranura adecuada para un módulo de fuente de alimentación.
¿Cuál es la función principal de este módulo?
El 1756-PB72 convierte la potencia de entrada de 24 V CC en los voltajes necesarios que requiere el backplane para alimentar los módulos instalados en el rack ControlLogix.
