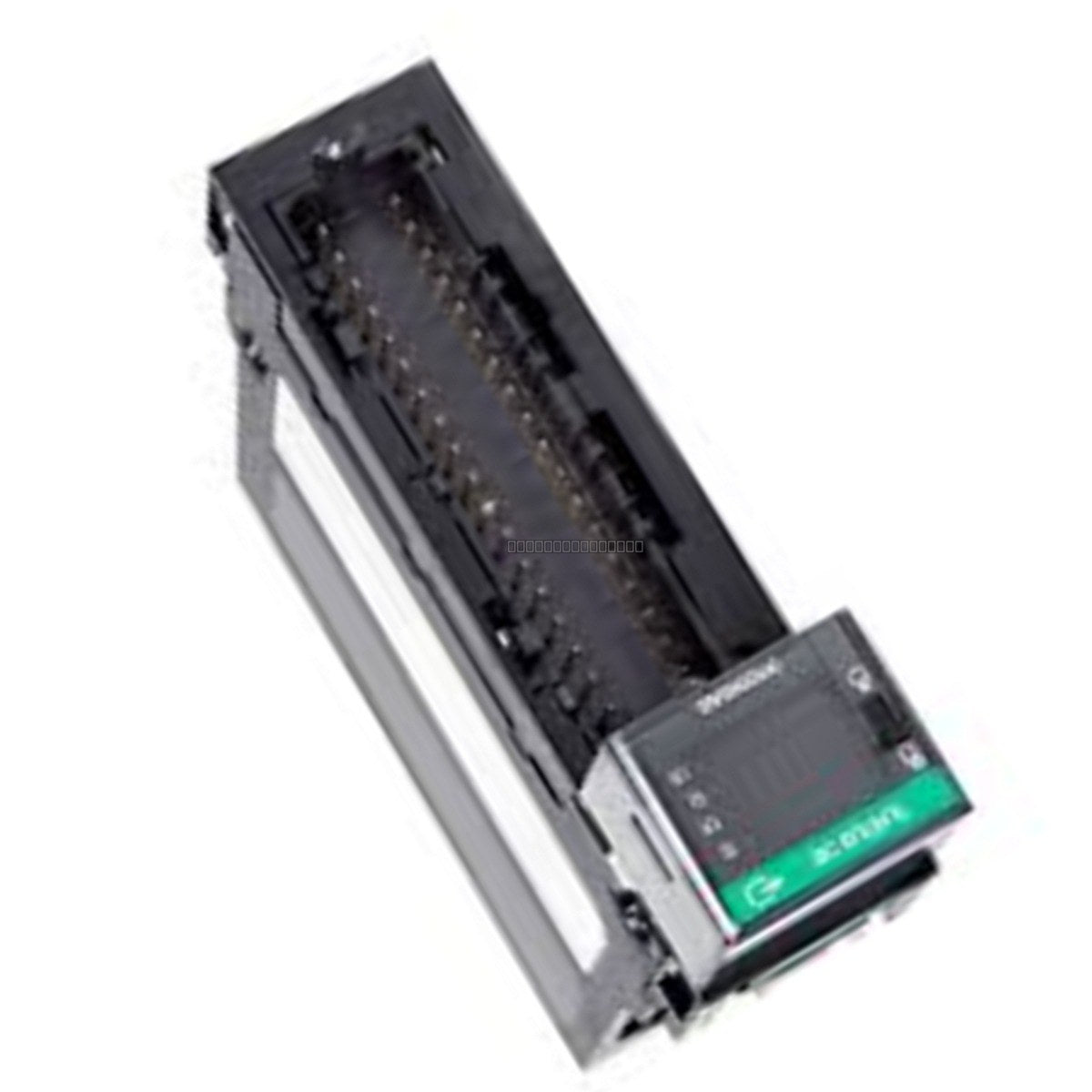

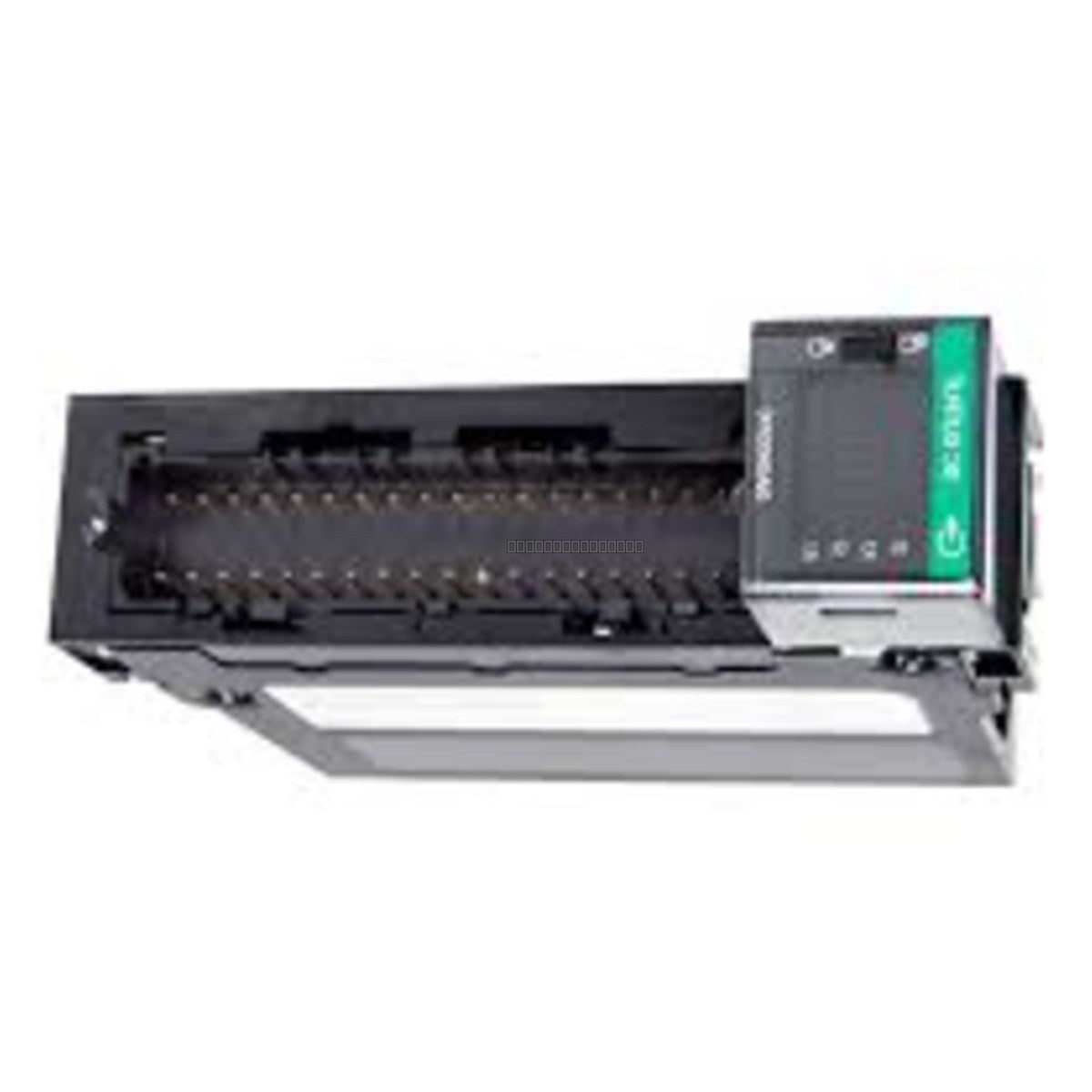

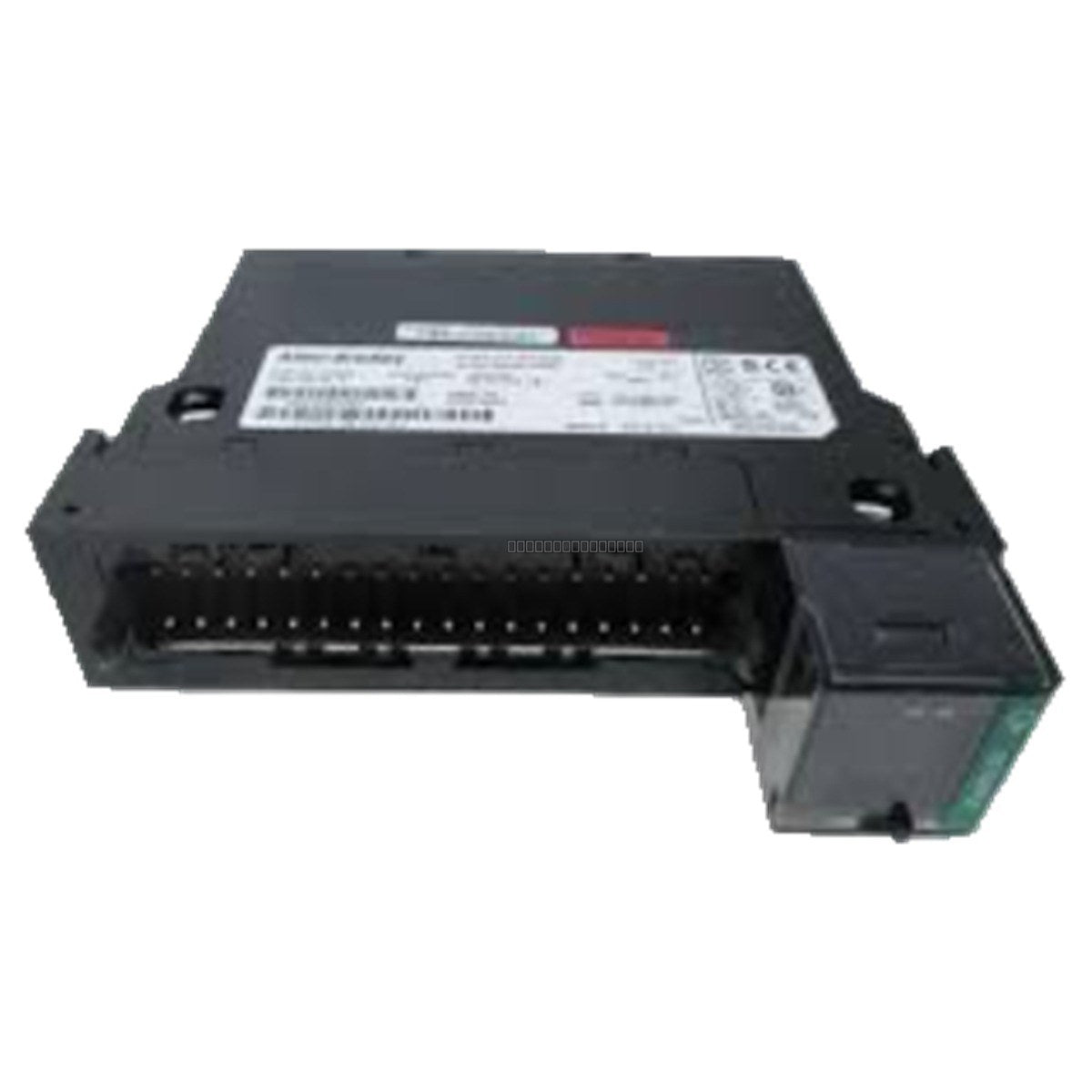

El Allen-Bradley 1756-OB16D es un módulo de salida digital de diagnóstico de 16 puntos de alto rendimiento diseñado para la plataforma ControlLogix. Este módulo proporciona una conmutación fiable para dispositivos de campo de 24 V CC, con capacidades de diagnóstico avanzadas para detectar condiciones de carga como fallos de cable abierto o cortocircuito. Está diseñado para integrarse sin problemas en los chasis ControlLogix, proporcionando una supervisión de estado y un control esenciales para los procesos de automatización industrial.
Características
Configuración de salida de diagnóstico de 16 puntos.
Admite salida de fuente de 24 V CC.
Retroalimentación de diagnóstico para una mejor resolución de problemas y disponibilidad del sistema.
Optimizado para requisitos de E/S de alta densidad en sistemas ControlLogix.
Baja disipación de energía para una gestión térmica eficiente en armarios de control.
Especificaciones técnicas
Modelo
1756-OB16D
Puntos de salida
16
Categoría de voltaje
Fuente de 24 V CC
Rango de voltaje de operación
19.2 - 30 V CC
Corriente de salida máxima (por punto)
2 amperios
Corriente de backplane a 5 V
250 mA
Corriente de backplane a 24 V
140 mA
Disipación de potencia máxima
3.3 vatios a 60 degC
Pautas de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o retirar el módulo para evitar daños eléctricos.
El 1756-OB16D debe instalarse en un chasis de E/S ControlLogix estándar.
Utilice un cableado blindado apropiado para el cableado de campo para minimizar la interferencia EMI.
Asegure una conexión a tierra adecuada del chasis y el módulo para mantener la integridad de la señal.
Verifique que la fuente de alimentación de campo esté dentro del rango de 19.2-30 V CC antes de energizar el sistema.
Manipule con cuidado utilizando prácticas seguras contra descargas electrostáticas para proteger los componentes electrónicos internos.
Preguntas frecuentes
¿Cuál es la función principal de la característica de diagnóstico en este módulo?
La característica de diagnóstico permite al controlador ControlLogix monitorear el estado del circuito de salida, detectando específicamente condiciones como fallas de circuito abierto o cortocircuito, lo que ayuda a reducir el tiempo de inactividad al identificar problemas a nivel de punto específico.
¿Es compatible este módulo con el chasis ControlLogix estándar?
Sí, el 1756-OB16D está diseñado para usarse en cualquier chasis de E/S ControlLogix estándar de Allen-Bradley y se comunica a través del backplane ControlLogix.
