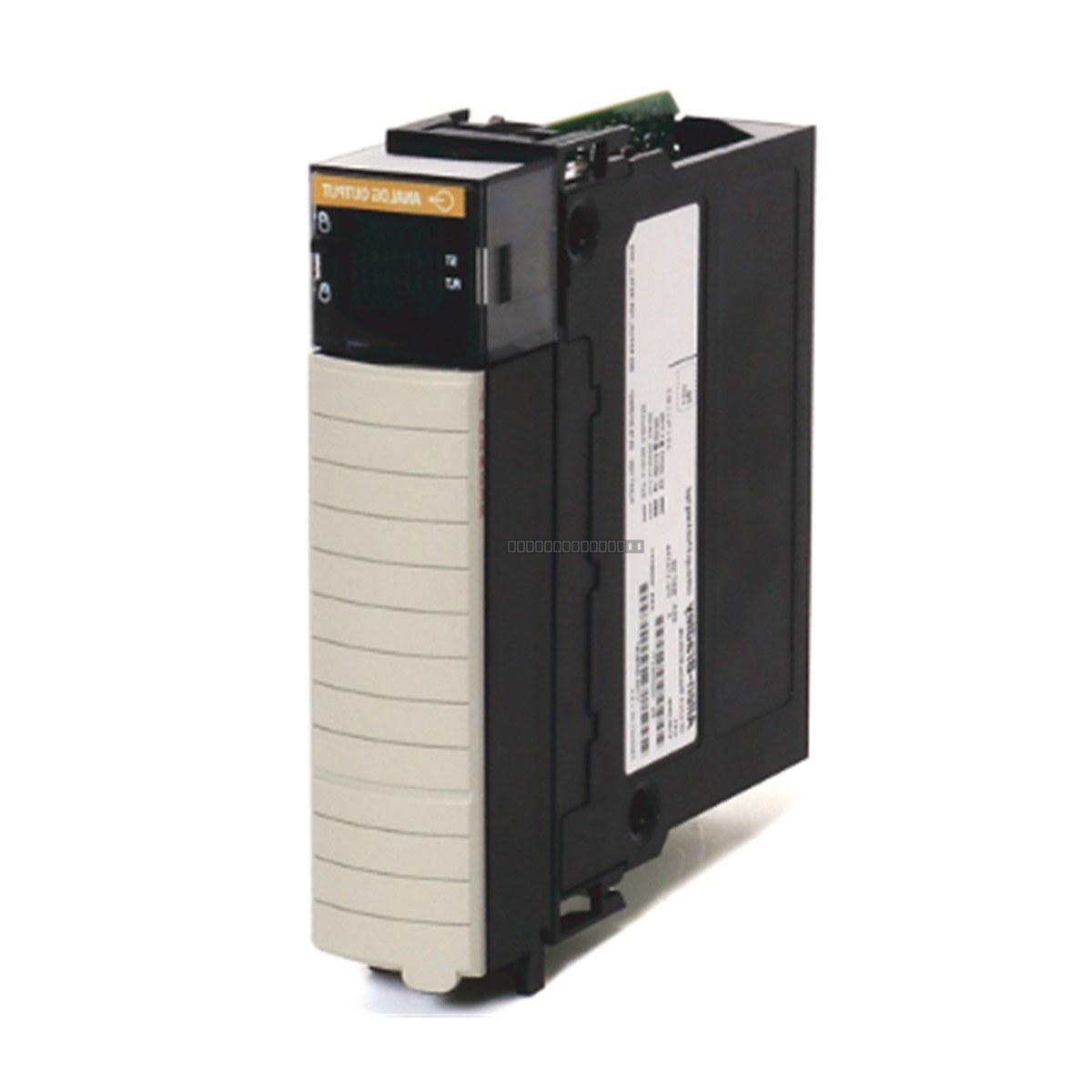

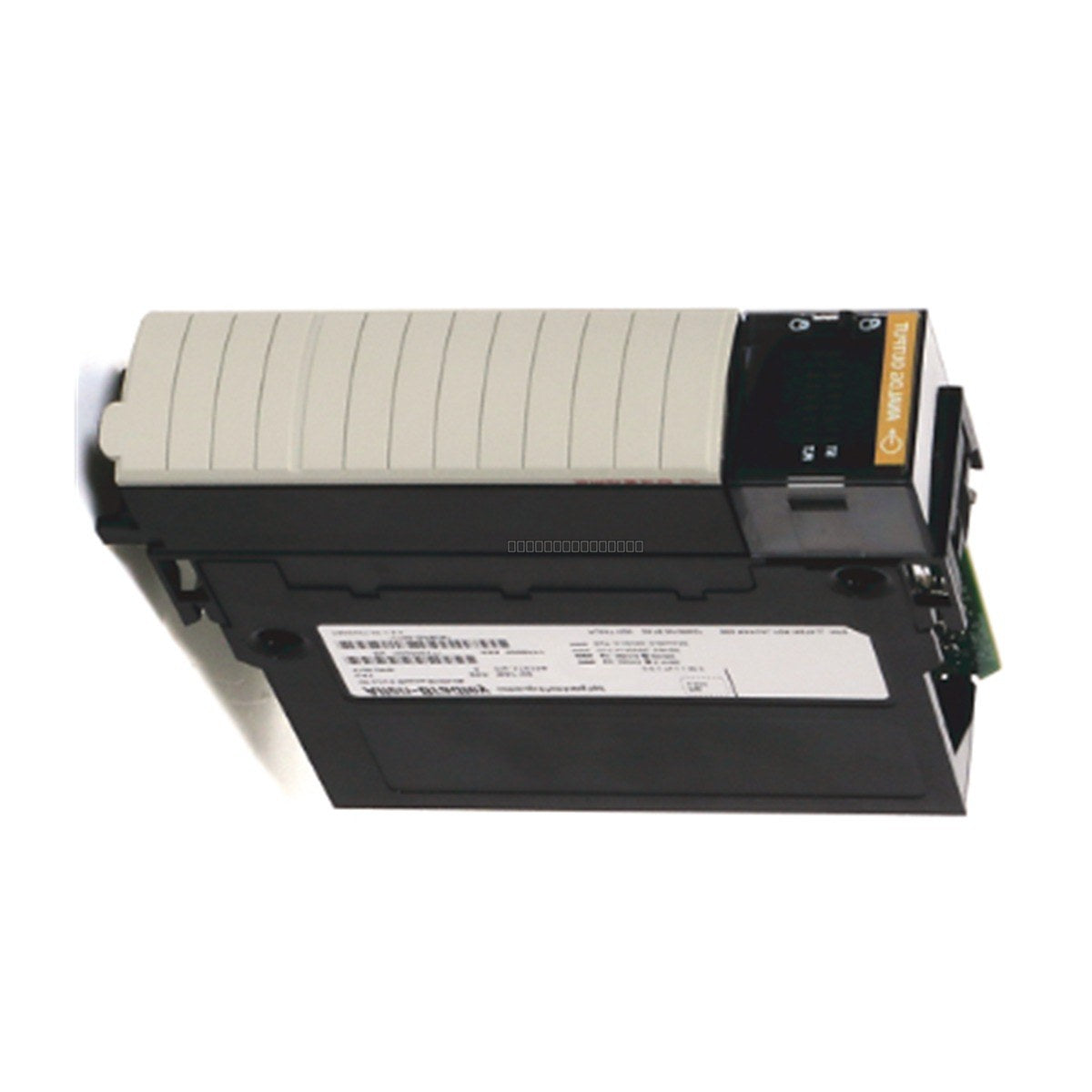

El Allen-Bradley 1756-OA8D es un módulo de salida de CA de diagnóstico ControlLogix diseñado para aplicaciones de control industrial de alto rendimiento. Este módulo proporciona 8 puntos de salida de diagnóstico, que operan dentro de un rango de voltaje de 74-132V CA. Está diseñado para integrarse sin problemas en la plataforma ControlLogix, ofreciendo diagnósticos en el lado de campo y fusibles electrónicos para mejorar la fiabilidad del sistema y simplificar la resolución de problemas en entornos de automatización complejos.
Características
8 puntos de salida de diagnóstico para una supervisión y detección de fallas mejoradas.
Rango de voltaje de operación: 74-132V CA (nominal 120V CA).
Salidas con fusible electrónico para proteger contra condiciones de sobrecorriente.
Los diagnósticos del lado de campo proporcionan retroalimentación de estado en tiempo real al controlador.
Diseñado para la arquitectura basada en chasis ControlLogix.
Interfaz de conector de 20 pines para configuraciones de cableado estándar.
Especificaciones técnicas
Modelo del producto
1756-OA8D
Tipo de módulo
Módulo de salida de CA de diagnóstico
Número de salidas
8 de diagnóstico
Rango de voltaje de funcionamiento
74-132V CA
Corriente del backplane (5V)
175 mA
Corriente del backplane (24V)
250 mA
Voltaje de aislamiento
50V Continuos
Peso
0.26 kg
Directrices de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o retirar el módulo para evitar arcos eléctricos o daños al backplane.
El módulo requiere un Bloque de Terminales Extraíble (RTB) compatible de 20 pines para el cableado de campo.
Asegure una conexión a tierra adecuada del chasis y el blindaje de los cables de señal para minimizar la interferencia electromagnética (EMI).
Verifique que la fuente de alimentación de campo coincida con los requisitos de entrada de 74-132V CA antes de energizar.
Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes internos sensibles.
Preguntas frecuentes
¿Cuál es la función principal del 1756-OA8D?
El 1756-OA8D es un módulo de salida de CA de diagnóstico que se utiliza para controlar dispositivos de campo mientras proporciona datos de diagnóstico al procesador ControlLogix, como la detección de circuitos abiertos o cortocircuitos.
¿Este módulo requiere fusibles externos?
El módulo cuenta con fusibles electrónicos para la protección de salida, lo que ayuda a reducir la necesidad de fusibles externos y proporciona una respuesta más rápida a las fallas.
