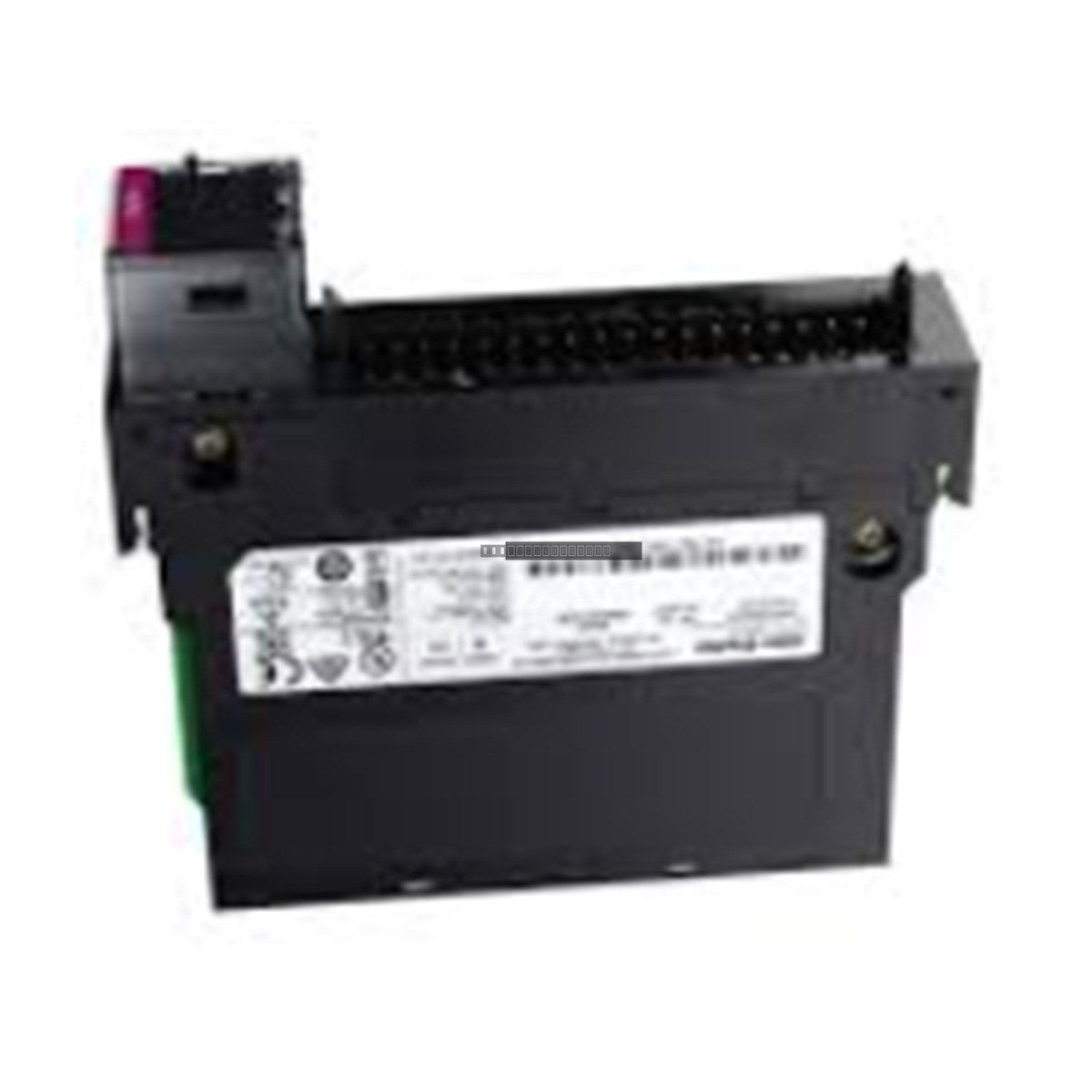

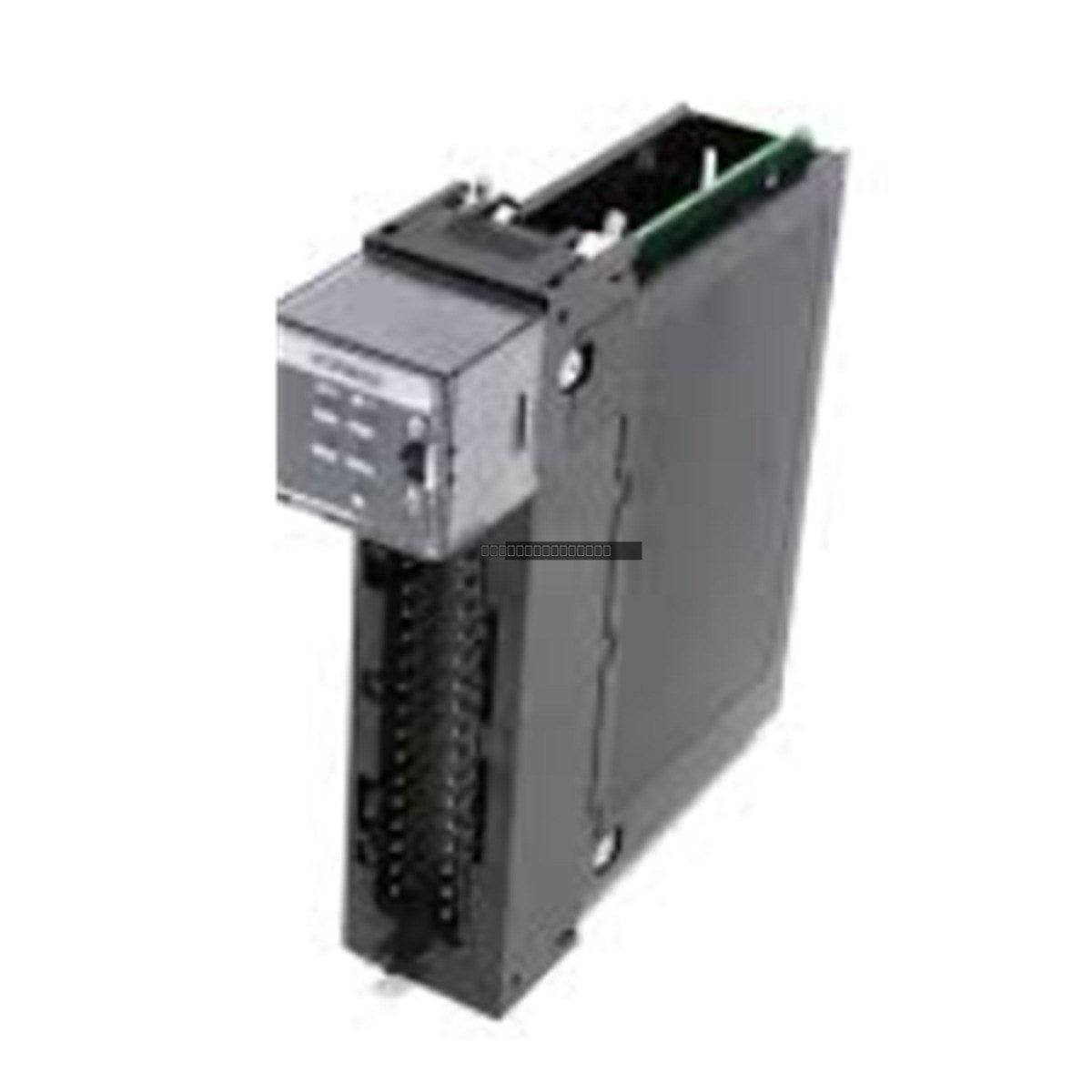

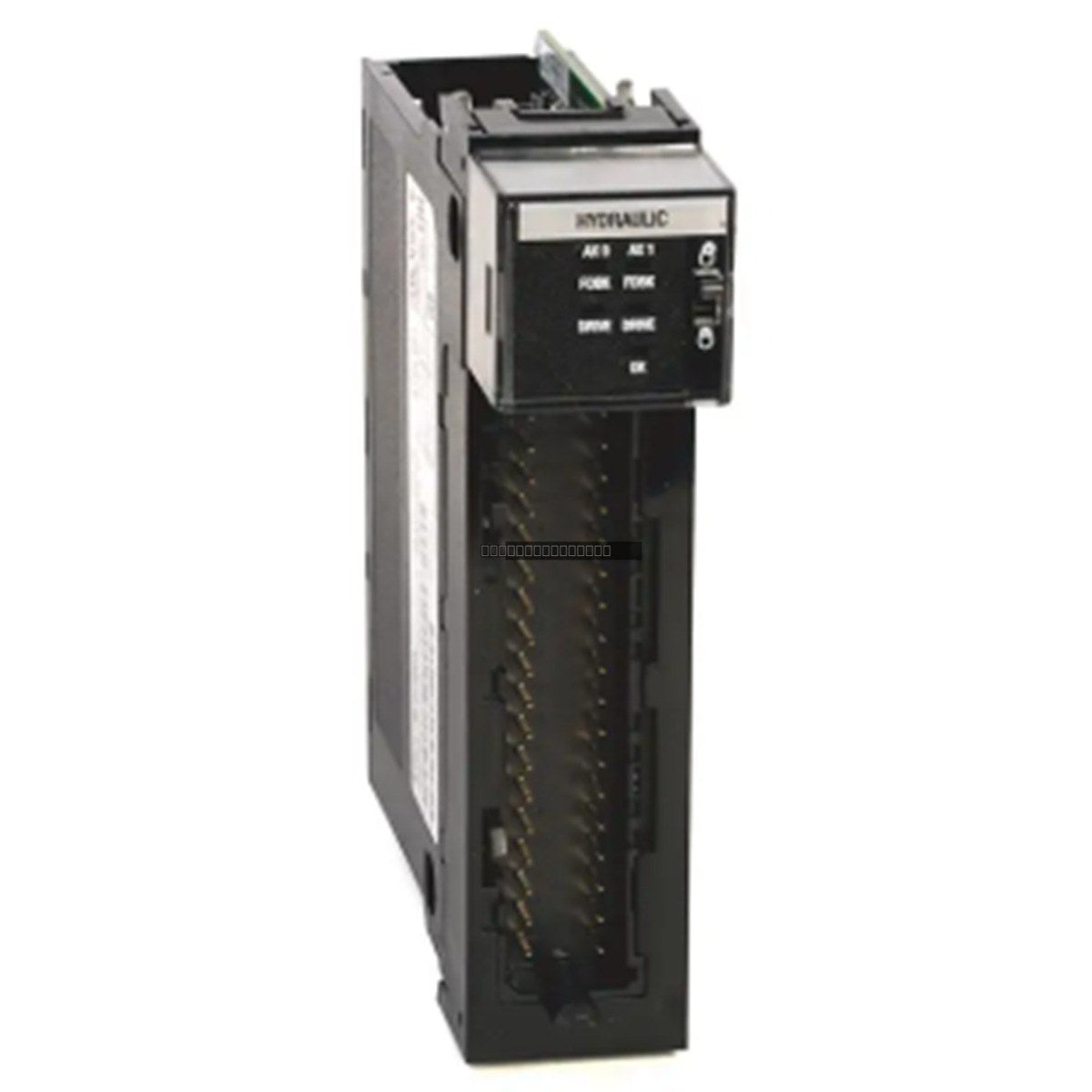

El Allen-Bradley 1756-M02AS es un módulo de movimiento integrado ControlLogix diseñado para proporcionar un control de movimiento de alto rendimiento para aplicaciones de automatización industrial. Este módulo admite dos ejes por módulo y es compatible con la plataforma ControlLogix, lo que permite hasta 32 ejes por controlador.
Características
Admite 2 ejes por módulo.
Control de movimiento integrado con resolución de ganancia de punto flotante de 32 bits.
Salida de servovoltaje analógico con un rango de +/- 10 V CC.
Resolución de salida analógica de 16 bits para un control preciso.
Incluye contactos de relé aislados de estado sólido para salidas discretas.
Tensión de funcionamiento de salida discreta: 24 V CC nominal.
Aplicaciones
Este módulo se utiliza típicamente en sistemas complejos de control de movimiento que requieren una gestión de ejes sincronizada y de alta velocidad, como maquinaria de embalaje, manejo de materiales y líneas de montaje de precisión dentro de la arquitectura ControlLogix.
Especificaciones técnicas
Modelo de producto
1756-M02AS
Ejes por módulo
2
Ejes por controlador
32
Tipo de salida de servo
Voltaje analógico
Rango de voltaje
+/- 10 V CC
Resolución de salida analógica
16 bits
Resolución de ganancia
Punto flotante de 32 bits
Corriente de la placa posterior (5V)
700 mA
Corriente de la placa posterior (24V)
2.5 mA
Pautas de instalación
Asegúrese de que el chasis ControlLogix esté apagado antes de insertar o quitar el módulo.
El módulo está diseñado para el montaje estándar en la placa posterior de ControlLogix.
Utilice cables blindados para las conexiones de señales analógicas para minimizar la interferencia electromagnética (EMI).
Asegure una conexión a tierra adecuada del chasis a una toma de tierra común para mantener la integridad de la señal.
Mantenga un espacio libre adecuado alrededor del módulo para asegurar un flujo de aire y una refrigeración adecuados dentro del armario.
Preguntas frecuentes
¿Cuál es la función principal del 1756-M02AS? Es un módulo de control de movimiento que se interconecta con servovariadores utilizando señales de voltaje analógicas para controlar el movimiento del eje dentro de un sistema ControlLogix.
¿Cuántos ejes puede controlar este módulo? El 1756-M02AS admite 2 ejes por módulo.
